99-3360-100-03

产品分类: 传感器配件
厂牌: FRANZ BINDER
产品描述: Binder M8圆形连接器插头, 768系列, 3芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: ET-2950004
供应商: 海外现货
标准整包数: 1

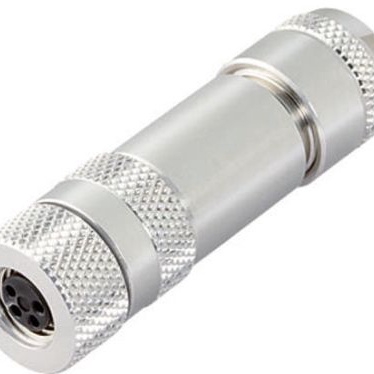

FRANZ BINDER 传感器配件 99-3360-100-03

99-3360-100-03概述

    M8 Female Cable Connector 技术手册

    产品简介


    M8 Female Cable Connector 是一种用于工业自动化领域的电子连接器。其主要功能是在传感器和执行器之间提供稳定的电气连接。由于具备IP67防护等级,该连接器适用于各种恶劣环境,如工业控制和电气设备安装。此外,它具有屏蔽能力(UL认证),可以在电磁干扰环境中确保信号的稳定传输。

    技术参数


    - 一般特征
    - 零件编号:99 3360 100 03
    - 连接器设计:雌式电缆连接器
    - 类型:标准DIN EN 61076-2-104
    - 版本:直插式插座
    - 连接锁定系统:螺丝锁紧
    - 终端方式:螺钉夹紧
    - 防护等级:IP67
    - 适用导线截面积:0.14-0.50 mm² / AWG 26-20
    - 电缆出口直径:4.0-5.5 mm
    - 温度范围:-40°C 至 85°C
    - 机械操作寿命:>100次插拔循环
    - 重量:27.83 g
    - 电气参数
    - 额定电压:30 V
    - 额定冲击电压:1500 V
    - 额定电流:4.0 A
    - 污染程度:3
    - 过电压类别:III
    - 绝缘材料组:II
    - EMC合规性:可屏蔽

    产品特点和优势


    1. 防护等级高:IP67防护等级使其能够在严苛的环境中正常工作。
    2. 电气稳定性强:经过严格的EMC测试,确保在高电磁干扰环境中仍能稳定工作。
    3. 连接稳固:采用螺钉夹紧和螺丝锁紧的方式,保证连接的可靠性。
    4. 安装便捷:直插式设计便于快速安装。
    5. 兼容性强:适用于广泛的导线截面,易于搭配不同规格的导线使用。

    应用案例和使用建议


    1. 应用场景:
    - 工业自动化领域
    - 控制系统
    - 电气设备安装
    2. 使用建议:
    - 安全性注意事项:在无负载情况下进行插拔操作。如果需要在带电电路中使用,请确保连接稳固,并使用合适的氰基丙烯酸酯粘合剂固定螺纹部分。
    - 户外使用:在户外环境下使用时,需单独采取防腐措施。更多信息请参见“技术信息”下载中心。
    - 防护等级:适用于非水下使用,不适合直接接触水环境。更多信息请参见“技术信息”下载中心。
    - 维护与保养:定期检查连接器是否牢固,避免意外断开。为确保安全,需采取适当的防护措施。

    兼容性和支持


    - 兼容性:该连接器可以与符合标准DIN EN 61076-2-104的其他设备和电缆兼容。
    - 厂商支持:厂商提供详细的组装指南和技术文档,确保用户能够正确安装和维护连接器。同时,厂商也提供了UL认证,确保产品的质量和安全性能。

    常见问题与解决方案


    1. Q: 插拔过程中产生火花怎么办?
    - A: 在无负载的情况下进行插拔操作。如果必须在带电情况下操作,请使用绝缘工具并确保个人防护。
    2. Q: 连接器出现松动如何处理?
    - A: 紧固连接器上的螺丝锁紧环,确保连接稳固。如有必要,可以使用氰基丙烯酸酯粘合剂进一步固定。
    3. Q: 如何检查连接器的EMC性能?
    - A: 可参考厂商提供的EMC测试报告或技术文档。通常可以通过独立的EMC测试来验证。

    总结和推荐


    综上所述,M8 Female Cable Connector 是一款性能优越、可靠耐用的电子连接器。其防护等级高、电气稳定性强、安装方便等特点使其成为工业自动化领域的重要组件。如果你正在寻找一个适用于恶劣环境且具有高性能的连接器,强烈推荐使用这款产品。

99-3360-100-03参数

参数
安装方式 导线安装
