99-0436-14-05

产品分类: 传感器配件
厂牌: FRANZ BINDER
产品描述: binder M12圆形连接器插头, 713系列, 5芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: ET-1122450
供应商: 海外现货
标准整包数: 1

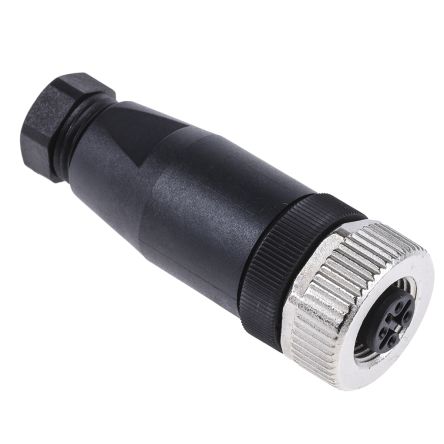

FRANZ BINDER 传感器配件 99-0436-14-05

99-0436-14-05概述

    M12 Female Cable Connector技术手册

    产品简介


    本产品是一款M12标准的女性电缆连接器(Product No. 99 0436 14 05),符合DIN EN 61076-2-101标准。这款连接器设计用于自动化技术领域的传感器和执行器。它提供五个接触点,最大截面积为0.75平方毫米(AWG 18),适用于电缆直径在4.0至6.0毫米之间的安装。此连接器具有IP67防护等级,能够在恶劣环境中可靠运行,且UL认证保证了其安全性和可靠性。

    技术参数


    - 产品编号: 99 0436 14 05
    - 连接器设计: 女性电缆连接器
    - 类型: 标准DIN EN 61076-2-101
    - 版本: 直角插座连接器
    - 锁定系统: 螺丝固定
    - 端接方式: 螺丝夹紧
    - 防护等级: IP67
    - 最大截面积: 0.75 mm² / AWG 18
    - 电缆出口直径: 4.0-6.0 mm
    - 温度范围: -40°C 至 85°C
    - 机械操作次数: 大于50万次
    - 重量: 24.10 g
    - 额定电压: 60 V
    - 额定脉冲电压: 1500 V
    - 额定电流: 4 A(3 A UL)
    - 绝缘电阻: > 10 Ω8
    - 污染程度: 3级
    - 过电压类别: II类

    产品特点和优势


    1. 高防护等级: IP67防护等级使得此连接器能够在恶劣环境下可靠运行。
    2. 坚固耐用: 经过超过50万次的机械操作测试,确保长时间稳定运行。
    3. 高可靠性: UL认证保证了产品的质量和安全性。
    4. 适用性强: 可适用于自动化技术领域中的各种传感器和执行器。

    应用案例和使用建议


    - 应用场景: 适用于工业自动化控制系统中的传感器和执行器连接。
    - 使用建议: 在连接器使用过程中避免在带电状态下插拔连接器。对于电压危险的电路,应在连接前将连接器头与外壳之间的螺纹用氰基丙烯酸酯胶固定,以防止意外打开。
    - 优化方案: 使用时确保按照规定的操作步骤进行,特别是在涉及电压危险的应用中。

    兼容性和支持


    - 兼容性: 此连接器适用于符合M12标准的其他连接器,可与多种自动化设备配套使用。
    - 支持: 提供详细的装配说明和安全注意事项,用户可以参考手册了解详细信息。

    常见问题与解决方案


    1. 问题: 连接器如何锁定?
    - 解决方案: 将连接器的螺纹环手动拧紧(约60 cNm)。
    2. 问题: 如何防止连接器意外断开?
    - 解决方案: 用户必须采取适当的措施来防止连接器意外断开。
    3. 问题: 连接器能否在水下使用?
    - 解决方案: IP67/IP68保护等级的插头连接器不适用于水下使用,需要额外的防锈保护。

    总结和推荐


    此款M12女性电缆连接器具有IP67防护等级,符合DIN EN 61076-2-101标准,适合在自动化技术领域中的传感器和执行器中使用。它具备坚固耐用、高防护等级、高可靠性的特点。推荐在需要高度可靠和恶劣环境下的应用中使用此连接器。

99-0436-14-05参数

参数
安装方式 导线安装
应用等级 工业级

99-0436-14-05厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-0436-14-05数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 传感器配件 FRANZ BINDER 99-0436-14-05 99-0436-14-05数据手册

99-0436-14-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.0277 ¥ 160.784
5+ $ 17.3617 ¥ 146.7061
25+ $ 16.9879 ¥ 143.5482
50+ $ 15.9522 ¥ 134.7957
150+ $ 13.8711 ¥ 117.2106
库存: 167
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 160.78
