09-0416-80-05

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder M9圆形连接器插座, 712系列, 5芯, 面板安装, 焊接, IP67
供应商型号: 7345773P
供应商: 海外现货
标准整包数: 1

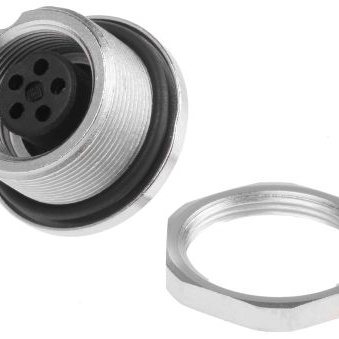

FRANZ BINDER 圆形连接器 09-0416-80-05

09-0416-80-05概述


    产品简介


    本产品是一款微型连接器,主要用于工业自动化、医疗设备、通信设备等领域。这款连接器具有体积小、结构紧凑的特点,适合在空间受限的环境中使用。连接器采用前接线方式,通过焊接固定,提供5个插针接口。

    技术参数


    | 参数名称 | 规格 |

    | 连接器设计 | 女座型 |
    | 连接器锁定系统 | 螺旋锁 |
    | 端接方式 | 焊接 |
    | 导线规格(mm) | 0.25 mm² |
    | 导线规格(AWG) | 24 AWG |
    | 工作温度上限 | +85 °C |
    | 工作温度下限 | -40 °C |
    | 额定电压 | 125 V |
    | 额定冲击电压 | 1500 V |
    | 污染程度 | 1级 |
    | 过电压类别 | II 类 |
    | 材料组 | III 类 |
    | 额定电流(40°C) | 3 A |
    | 体积电阻率 | ≤ 3 mΩ |
    | 电磁干扰兼容性 | 屏蔽 |
    | 防护等级 | IP 67 |
    | 机械操作寿命 | >500次插拔循环 |
    | 接触材料 | CuSn (黄铜) |
    | 接触镀层 | Au (金) |
    | 接触主体材料 | PA (UL 94 V-0) |
    | 连接器外壳材料 | CUZn (黄铜镀镍) |

    产品特点和优势


    1. 小型化设计:该连接器尺寸小巧,适用于空间受限的应用场合。
    2. 高防护等级:IP 67防护等级确保连接器在恶劣环境下也能可靠工作。
    3. 优良的电气性能:额定电压125V,额定电流3A,满足大多数应用场景的需求。
    4. 耐久性:超过500次插拔循环,保证长期稳定运行。
    5. 屏蔽性能:良好的电磁干扰屏蔽能力,减少信号干扰。

    应用案例和使用建议


    应用案例
    - 工业自动化设备中的传感器和执行器之间连接。
    - 医疗设备内部的电路连接,如监护仪和输液泵。
    - 通信设备中的板载连接,如服务器和交换机之间的连接。
    使用建议
    - 在选择导线时,务必确保导线直径为0.25 mm²,并按照规范进行焊接,以保证连接的可靠性。
    - 安装过程中需注意保持连接器的密封性,以确保IP 67防护等级的有效性。
    - 在安装过程中,请遵循正确的步骤,确保连接器与设备的正确对接。

    兼容性和支持


    - 该连接器可与其他M9系列的连接器配套使用,确保连接器的互换性。
    - 厂商提供详细的安装和维护指南,可在官方网站或产品目录中获取更多信息。

    常见问题与解决方案


    1. 问题:连接器无法牢固插入设备。
    - 解决方案:检查连接器是否有损坏,确保插针对齐且无弯曲。
    2. 问题:连接器插拔时出现松动。
    - 解决方案:确保使用螺旋锁将连接器锁紧,避免过度松动。
    3. 问题:连接器接触不良。
    - 解决方案:检查导线焊接是否牢靠,确保接触面清洁无氧化。

    总结和推荐


    综上所述,这款微型连接器具有体积小、防护等级高、电气性能优异等特点,在工业自动化、医疗设备和通信设备等领域的应用前景广阔。尽管价格相对较高,但考虑到其优良的性能和可靠性,仍然值得推荐。如果您需要一款高性能的小型连接器,本产品是不错的选择。

09-0416-80-05参数

参数
触头镀层 - 配接 -
类型 Circular
颜色 -
端接 焊盘
额定电流 3A
外壳材料 金属
针脚数 -
长*宽*高 14.7mm(长度)
安装方式 面板安装

09-0416-80-05厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-0416-80-05数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 09-0416-80-05 09-0416-80-05数据手册

09-0416-80-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
