FO7HSCBM50.0-T2

产品分类:
厂牌: FOX ELECTRONICS
产品描述:
供应商型号: N-FO7HSCBM50.0-T2
供应商: 云汉优选
标准整包数: 1
FOX ELECTRONICS  FO7HSCBM50.0-T2

FO7HSCBM50.0-T2概述

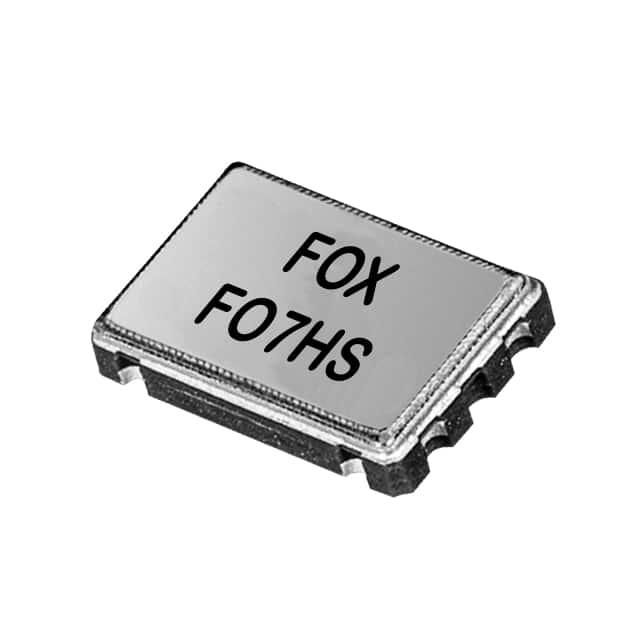

    # 7mm x 5mm HCMOS SMD 振荡器 FO7HS 技术手册

    产品简介


    FO7HS 是一款高性能的 HCMOS 输出表面贴装振荡器,具有 7mm x 5mm 的紧凑尺寸。这款振荡器属于 Fox Electronics 原 F4500、F4400 和 F4100 系列的升级版,广泛应用于通信、消费电子、工业控制等多个领域。FO7HS 支持多种频率范围(0.012 MHz 至 170.000 MHz),能够在不同的工作电压(1.8V、2.5V、3.3V)下稳定运行,并提供从 ±20 PPM 到 ±100 PPM 的不同频率稳定性选项。

    技术参数


    以下是 FO7HS 的详细技术参数:
    1.8V 电气特性
    | 参数 | 最大值 |

    | 频率范围(FO) | 0.012 ~ 160.000 MHz |
    | 存储温度范围(TSTG) | -55 ~ +125 °C |
    | 供电电压(VDD) | 1.8V±5% |
    | 输入电流(IDD) | 5 ~ 30 mA |
    | 启动时间(TS) | 10 ms |
    2.5V 电气特性
    | 参数 | 最大值 |

    | 频率范围(FO) | 0.012 ~ 170.000 MHz |
    | 存储温度范围(TSTG) | -55 ~ +125 °C |
    | 供电电压(VDD) | 2.5V±5% |
    | 输入电流(IDD) | 7 ~ 40 mA |
    | 启动时间(TS) | 10 ms |
    3.3V 电气特性
    | 参数 | 最大值 |

    | 频率范围(FO) | 0.012 ~ 170.000 MHz |
    | 存储温度范围(TSTG) | -55 ~ +125 °C |
    | 供电电压(VDD) | 3.3V±10% |
    | 输入电流(IDD) | 3 ~ 40 mA |
    | 启动时间(TS) | 10 ms |
    其他特性
    - 工作温度范围:-40°C 至 +85°C
    - 稳定性选项:±20 PPM、±25 PPM、±50 PPM、±100 PPM
    - 封装形式:7mm x 5mm 表面贴装

    产品特点和优势


    FO7HS 振荡器的主要特点是其高频率稳定性(最高可达 ±20 PPM)、宽广的工作温度范围(-40°C 至 +85°C)以及低功耗设计。此外,其内部集成的上拉电阻允许灵活配置输出状态,支持启用/禁用功能。这些特性使得 FO7HS 在高性能嵌入式系统中表现出色,尤其适用于对时钟信号质量要求较高的应用场景。

    应用案例和使用建议


    FO7HS 广泛应用于无线通信模块、消费电子产品、工业控制器等领域。例如,在 Wi-Fi 模块中,它可以作为参考时钟源提供精确的时间基准;在智能家居设备中,它能够确保系统的实时同步。为了优化性能,建议在电源引脚(Pin 4)和接地引脚(Pin 2)之间添加一个 0.01μF 的电容器以减少电源噪声。

    兼容性和支持


    FO7HS 振荡器完全符合 RoHS 标准,并且支持无铅焊接工艺。它与多种主流微处理器和 FPGA 芯片兼容,适用于广泛的电子平台。Fox Electronics 提供全面的技术支持和服务,包括样品申请、定制化设计咨询以及长期供货保障。

    常见问题与解决方案


    1. 问:如何判断 FO7HS 是否正常工作?
    答:可以通过测量输出信号的频率来确认,确保其处于规定的频率范围内。
    2. 问:如果发现启动时间过长怎么办?
    答:检查供电电压是否符合要求,并确保 PCB 布局合理,避免信号干扰。
    3. 问:能否调整输出使能状态?
    答:可以通过 Pin 1 的逻辑电平设置来控制输出使能状态。

    总结和推荐


    综上所述,FO7HS 振荡器凭借其优异的频率稳定性、宽温域适应能力和多样化频率选项,在众多应用场景中展现出强大的竞争力。对于需要高性能时钟源的设计项目,我们强烈推荐使用 FO7HS。其卓越的品质和可靠性将为您的产品增添价值。如果您有任何疑问或需要进一步的支持,请随时联系 Fox Electronics 官方客服。

FO7HSCBM50.0-T2参数

参数
零件状态 停产
包装方式 卷带包装

FO7HSCBM50.0-T2厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FO7HSCBM50.0-T2数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS FOX ELECTRONICS FO7HSCBM50.0-T2 FO7HSCBM50.0-T2数据手册

FO7HSCBM50.0-T2封装设计

查看详情并下载
Symbol
Footprint
3D Model
