首页  >  产品百科  >  FK135EIHM0.032768-T3

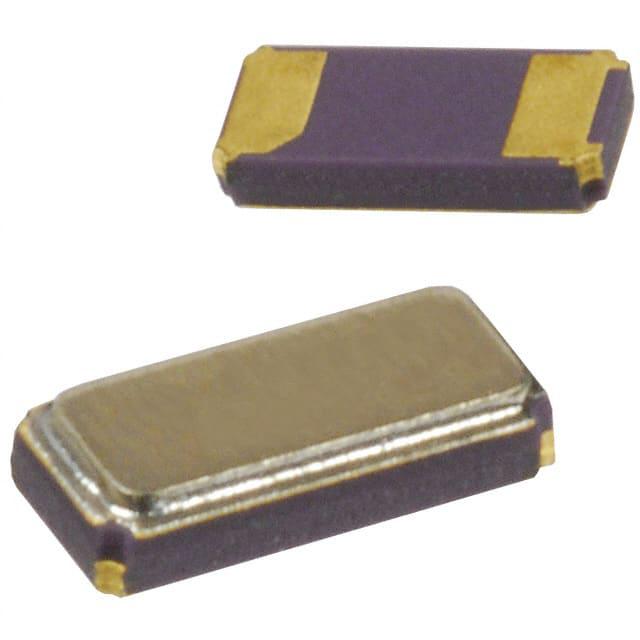

FK135EIHM0.032768-T3

产品分类: 无源晶振
厂牌: FOX ELECTRONICS
产品描述: 12.5pF ±20ppm 32.768KHz 70KΩ 0.1μW 贴片安装 3.2mm*1.5mm*900μm
供应商型号: N-FK135EIHM0.032768-T3
供应商: 云汉优选
标准整包数: 1
FOX ELECTRONICS 无源晶振 FK135EIHM0.032768-T3

FK135EIHM0.032768-T3概述

    3.2 x 1.5mm SMD Tuning Fork K135 技术手册概述

    产品简介


    K135 标准规格的 SMD(表面贴装技术)音叉晶体,适用于多种需要高精度时钟信号的应用场景。这种小型化的晶体主要用于消费电子、通信设备、计算机外围设备和其他需要高稳定性和可靠性的场合。

    技术参数


    K135 音叉晶体的主要技术规格如下:
    - 频率: 32.768 kHz
    - 频率容差 @ 25°C: 可选±20 ppm、±10 ppm、±5 ppm
    - 频率稳定性: -0.04 ppm/°C
    - 温度范围:
    - 操作温度范围(TOPR): -40°C 至 +85°C
    - 储存温度范围(TSTG): -55°C 至 +125°C
    - 等效串联电阻 (ESR): 70 kΩ
    - 负载电容 (CL): 可选 6 pF、7 pF、9 pF、12.5 pF
    - 绝缘电阻 @ 100 VDC: ≥ 500 MΩ
    - 驱动功率: 1.0 μW(最大值),0.1 μW(典型值)
    - 年老化率: ±3 ppm
    - 焊接温度/时间: 最大焊接温度 260°C,时间 10 秒,重复两次
    - 湿度敏感等级 (MSL): 1 级
    - 终端镀层: Au 过 Ni 镀层
    - 密封方式: 缝隙密封
    - 无铅: 是
    - RoHS/Reach 合规性: 是

    产品特点和优势


    K135 的主要优势在于其高频率稳定性和宽广的操作温度范围。此外,它还具有出色的长期老化率,保证了长期运行的可靠性。其小尺寸(3.2 x 1.5 mm)使其非常适合空间受限的应用场景,而低驱动功率使得能耗保持在较低水平。

    应用案例和使用建议


    K135 主要用于时钟电路、计算机主板、手机、可穿戴设备等领域。在实际应用中,为了确保最佳性能,建议在设计阶段仔细考虑板子布局以避免应力集中。焊接时要遵循推荐的回流焊曲线,以防止过度加热导致的损坏。另外,在测试产品特性时,建议先进行样品焊接和特性确认。

    兼容性和支持


    K135 与市场上大多数常见的 SMT 设备兼容。Fox Electronics 提供详细的技术文档和客户支持服务,有助于解决安装过程中可能遇到的问题。此外,该产品符合 RoHS 和 Reach 标准,满足环保要求。

    常见问题与解决方案


    - 问题: 在焊接过程中出现开裂现象。
    - 解决方案: 确保焊接温度不超过规定上限,并尽量减少焊接时间。优化板子布局以减轻焊接时产生的应力。
    - 问题: 驱动功率超出正常范围。
    - 解决方案: 检查电路连接和电源供应,确保与推荐值相符。
    - 问题: 频率漂移。
    - 解决方案: 核对负载电容与晶振规格匹配情况,并调整焊接条件。

    总结和推荐


    K135 SMD 音叉晶体凭借其高精度、稳定性和广泛的工作温度范围,在各种精密时钟和计时应用中表现出色。尽管价格可能略高于普通晶体,但其优异的性能和较长的使用寿命使其成为许多应用场景的理想选择。强烈推荐使用 K135 以确保系统的精确性和可靠性。

FK135EIHM0.032768-T3参数

参数
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 0.1μW
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FK135EIHM0.032768-T3厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FK135EIHM0.032768-T3数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 无源晶振 FOX ELECTRONICS FK135EIHM0.032768-T3 FK135EIHM0.032768-T3数据手册

FK135EIHM0.032768-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3498 ¥ 2.9733
1600+ $ 0.3296 ¥ 2.8016
3000+ $ 0.3162 ¥ 2.6877
6000+ $ 0.304 ¥ 2.5837
12000+ $ 0.2907 ¥ 2.471
24000+ $ 0.2754 ¥ 2.3409
102000+ $ 0.2652 ¥ 2.2542
252000+ $ 0.255 ¥ 2.1675
库存: 295999
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 1040.65
