首页  >  产品百科  >  FC8AQCCMC3.6864-T1

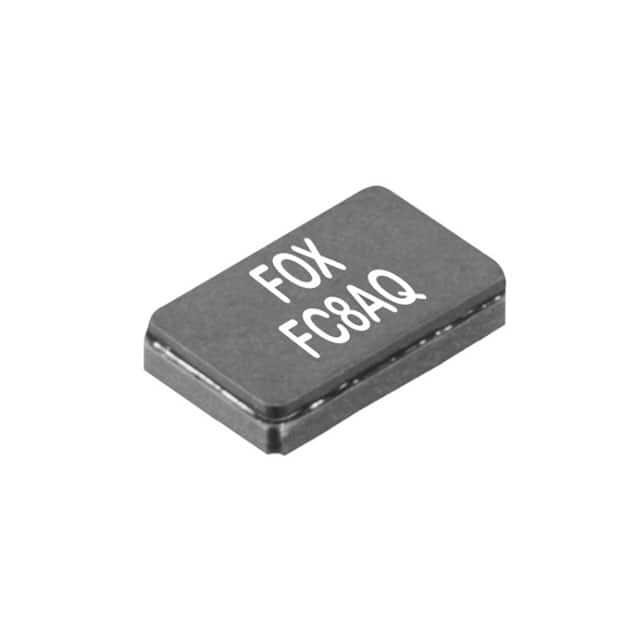

FC8AQCCMC3.6864-T1

产品分类: 无源晶振
厂牌: FOX ELECTRONICS
产品描述: 20pF ±30ppm ±30ppm 3.6864MHz 150Ω 贴片安装 10mm*4.5mm*1.7mm
供应商型号: N-FC8AQCCMC3.6864-T1
供应商: 云汉优选
标准整包数: 1
FOX ELECTRONICS 无源晶振 FC8AQCCMC3.6864-T1

FC8AQCCMC3.6864-T1概述

    电子元器件技术手册:SMD Crystal FC8AQ

    产品简介


    SMD Crystal FC8AQ 是一款表面贴装晶体振荡器,主要应用于需要高精度时钟信号的电子设备中。它具有小型化设计(10mm x 4.5mm),适用于多种消费电子产品和工业应用。

    技术参数


    - 尺寸规格:10mm x 4.5mm
    - 频率范围:3.200 MHz 至 7.000 MHz
    - 频率容差:±20 PPM(可在订货时选择)
    - 稳定性:±20 PPM 至 ±50 PPM(可在订货时选择)
    - 工作温度范围:-40°C 至 +85°C
    - 并联电容(CO):5 pF
    - 负载电容(CL):可选值为 10 pF, 16 pF, 18 pF, 20 pF
    - 驱动功率:0.5 mW
    - 年老化率:±5 PPM(@ 25°C)
    - 引脚镀层:银
    - 密封方式:树脂
    - 铅含量:无铅
    - RoHS 兼容性:是

    产品特点和优势


    SMD Crystal FC8AQ 的主要特点是其极高的频率容差(低至 20 PPM)和宽泛的工作温度范围(-40°C 至 +85°C)。这些特点使得该产品非常适合需要高稳定度时钟信号的应用,如通信设备、汽车电子和工业控制系统。此外,其无铅设计和 RoHS 兼容性符合现代环保要求。

    应用案例和使用建议


    1. 通信设备:在 GSM/CDMA 通信模块中作为主时钟源,确保信号传输的准确性和可靠性。
    2. 汽车电子:用于车载导航系统,确保位置数据的实时性和准确性。
    3. 工业控制:用于自动化生产线上的时间同步设备,提高生产效率。
    使用建议:
    - 在高温环境中使用时,选择具有更宽工作温度范围的型号。
    - 确保负载电容与电路板的设计相匹配,以保证频率的稳定。
    - 考虑到长期使用的稳定性,建议定期进行老化测试和校准。

    兼容性和支持


    SMD Crystal FC8AQ 可以轻松与其他电子元件和设备集成,无需额外的硬件改动。供应商提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后维修服务。

    常见问题与解决方案


    1. 频率不稳定:
    - 检查电源电压是否符合要求。
    - 检查电路设计,确保负载电容匹配。
    2. 工作温度异常:
    - 检查是否选择了适合当前工作温度范围的型号。
    - 考虑使用散热措施,尤其是在高温环境下。

    总结和推荐


    SMD Crystal FC8AQ 是一款高性能、高可靠性的晶体振荡器,适用于各种对时钟信号精度和稳定性要求较高的应用场合。其广泛的温度适应能力和卓越的性能指标使其在市场上具有很强的竞争力。因此,我们强烈推荐此产品用于各种电子设备的时钟信号生成和同步应用。
    综上所述,SMD Crystal FC8AQ 在电子元件市场上表现出色,特别是在对精度和稳定性有严格要求的应用中。如果你正在寻找一个可靠且高效的晶体振荡器,FC8AQ 将是一个理想的选择。

FC8AQCCMC3.6864-T1参数

参数
频率容差 ±30ppm
等效串联电阻 150Ω
频率 3.6864MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
长*宽*高 10mm*4.5mm*1.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC8AQCCMC3.6864-T1厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FC8AQCCMC3.6864-T1数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 无源晶振 FOX ELECTRONICS FC8AQCCMC3.6864-T1 FC8AQCCMC3.6864-T1数据手册

FC8AQCCMC3.6864-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8692 ¥ 7.3882
350+ $ 0.8343 ¥ 7.0916
650+ $ 0.8058 ¥ 6.8493
1000+ $ 0.7752 ¥ 6.5892
5000+ $ 0.7446 ¥ 6.3291
10000+ $ 0.6732 ¥ 5.7222
库存: 10000
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1108.23
