FOX924B-19.440

产品分类: 有源晶振
厂牌: FOX ELECTRONICS
产品描述: ±2.5ppm 19.44MHz ±1.5ppm SMD 贴片安装 5mm(长度)*3.2mm(宽度)
供应商型号: 2063960
供应商: 海外现货
标准整包数: 1

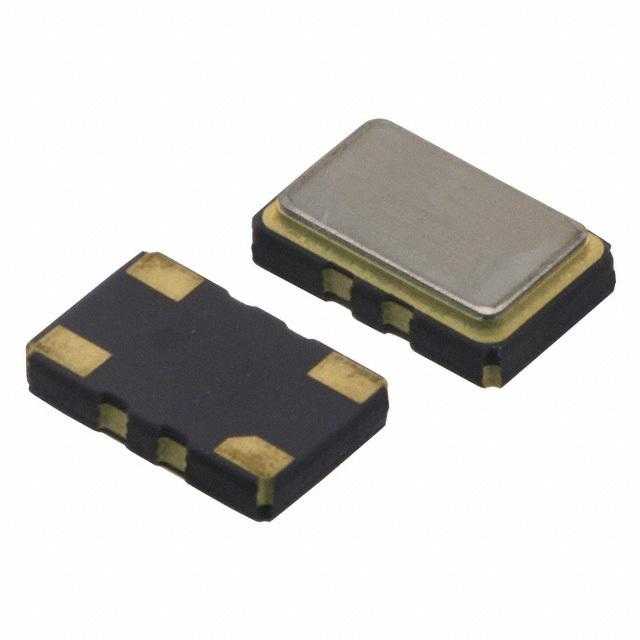

FOX ELECTRONICS 有源晶振 FOX924B-19.440

FOX924B-19.440概述

    FOX924系列温度补偿晶体振荡器(TCXO)技术手册

    产品简介


    FOX924系列是一款3.3V供电的超小型表面贴装晶体振荡器(TCXO),适用于多种高精度时钟信号的应用。该系列产品提供了卓越的频率稳定性和低功耗,特别适合于便携式设备、通信设备、消费电子等领域。它具有HCMOS输出接口,支持电压控制功能,具备出色的温度稳定性和较低的成本。

    技术参数


    | 参数 | 规格范围 |

    | 频率范围(Fo) | 10.000 ~ 30.000 MHz |
    | 温度范围(Topr) | -40°C ~ +85°C |
    | 存储温度范围(Tstg) | -30°C ~ +85°C |
    | 供电电压(Vdd) | 3.3V ± 5% |
    | 输入电流(Idd) | 6.0mA |
    | 初始频率容差(@ 25°C) | ±1.5PPM |
    | 频率稳定性(过温度范围) | ±2.5PPM |
    | 频率稳定性(过供电电压变化)| ±0.3PPM |
    | 输出电压(HCMOS)(Voh) | ≥0.5V |
    | 输出负载(Output Load) | 15pF |
    | 老化率(年) | ≤5ppm/年 |
    | 启动时间(Ts) | ≤5ms |
    | 拉频性(Vc=1.65±1.5V) | ±1.0PPM |

    产品特点和优势


    1. 超小型设计:最大高度仅1.5mm,非常适合空间受限的应用。
    2. 高频率稳定性:即使在极端温度环境下也能保持良好的频率稳定性。
    3. 低成本:采用HCMOS输出接口,简化了电路设计,降低了系统成本。
    4. 电压控制功能:可选电压控制版本(FOX924E),允许用户通过外部电压调节频率。
    5. 环保材料:符合RoHS标准,无铅设计,对环境友好。

    应用案例和使用建议


    FOX924系列晶体振荡器广泛应用于各种电子设备中,如手机、无线模块、物联网设备等。为了确保最佳性能,在设计PCB布局时需要考虑以下几个要点:
    1. 合理的走线布局:高频信号的布线应该尽量短且直接,以减少寄生效应。
    2. 恰当的接地平面:为电源和接地提供稳定的参考点,有助于提高信号完整性。
    3. 适当的去耦电容:在电源引脚附近放置合适的去耦电容,可以有效滤除噪声并提高电源稳定性。

    兼容性和支持


    FOX924系列支持标准的卷带包装,每卷包含2000个元件,方便批量生产。厂商提供详尽的技术文档和样品申请服务,确保客户能够顺利集成到设计中。此外,Fox Electronics公司还提供优质的售后服务和技术支持,以解决用户在应用过程中可能遇到的问题。

    常见问题与解决方案


    1. 启动时间长:可以通过增加启动电压或适当调整外部电路来改善启动速度。
    2. 频率偏差大:检查焊接质量和供电电压是否在规定范围内,必要时更换元件重新焊接。
    3. 老化率高:确保存储条件符合要求,避免长时间暴露在极端温度下。

    总结和推荐


    FOX924系列温度补偿晶体振荡器以其超小型设计、高频率稳定性和良好的性价比,成为市场上颇具竞争力的产品。对于那些需要紧凑型、高性能时钟信号的项目来说,FOX924系列无疑是一个值得选择的优质解决方案。我们强烈推荐将其纳入未来的电子产品设计中,以获得卓越的性能和可靠性。

FOX924B-19.440参数

参数
频率容差 ±1.5ppm
频率 19.44MHz
频率稳定性 ±2.5ppm
长*宽*高 5mm(长度)*3.2mm(宽度)
通用封装 SMD
安装方式 贴片安装

FOX924B-19.440厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FOX924B-19.440数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 有源晶振 FOX ELECTRONICS FOX924B-19.440 FOX924B-19.440数据手册

FOX924B-19.440封装设计

查看详情并下载
Symbol
Footprint
3D Model
