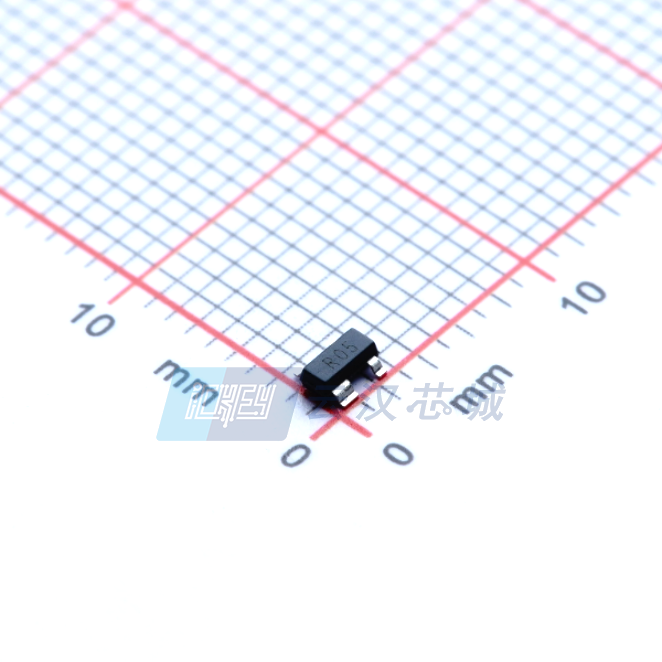

PRTR5V0U2X

产品分类: TVS二极管/ESD抑制器
厂牌: YENJI/台湾元基电子
产品描述: 5V 400W 6A 40V 6V SOT-143 贴片安装
供应商型号: 14M-PRTR5V0U2X
供应商: 云汉优选
标准整包数: 1
YENJI/台湾元基电子 TVS二极管/ESD抑制器 PRTR5V0U2X

PRTR5V0U2X概述


    产品简介


    本产品是一款高性能ESD(静电放电)保护阵列,型号为PRTR5V0U2X。它采用SOT-143封装,适用于多种便携式电子设备中的数据线和电源线保护。主要功能包括超低电容(典型值0.3pF)、极低漏电流(纳安级别)和低工作电压(5V)。这款保护阵列能够显著提升电子设备的抗静电能力,符合IEC多项标准测试要求,包括ESD、EFT(电快速瞬变脉冲群)和雷击浪涌。

    技术参数


    - 电容:
    - 典型值:0.3pF(数据线间)
    - 最大值:0.4pF(数据线间)
    - 泄漏电流:
    - 极小,纳安级别
    - 工作电压:
    - 反向工作电压:5V
    - 突破电压:6V(IT=1mA)
    - 电击穿电流:
    - 峰值脉冲电流:5A(8/20µs脉冲)

    - 防浪涌能力:
    - ESD接触放电:±25kV
    - EFT:40A(5/50ns)
    - 环境适应性:
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+150°C

    产品特点和优势


    PRTR5V0U2X具有以下几个显著优势:
    - 超低电容: 能够有效减少对高速信号传输的影响,特别适合高频信号线路。
    - 极低漏电流: 高稳定性,保证长时间稳定运行。
    - 高抗静电能力: 符合国际标准的测试要求,提供更强的防静电保护。
    - 低工作电压: 可以在5V及以下的工作环境下正常工作,适合多种便携式电子设备。
    - 坚固耐用: 符合UL94V-0阻燃等级,安全可靠。

    应用案例和使用建议


    应用案例
    - 手机和配件: PRTR5V0U2X可以用于手机的数据线接口,提高设备的抗静电能力。
    - 笔记本电脑和手持设备: 在USB接口和其他数据线接口上使用,增加抗静电保护。
    - 个人数字助理(PDA): 保护设备内部电路免受静电损坏。
    - 数码相机: 在各种接口上使用,提高设备的整体防护能力。
    - 音频播放器和其他外围设备: 保护I/O端口,提升整体可靠性。
    使用建议
    - 安装位置: 建议将PRTR5V0U2X放置在靠近数据线和电源线的位置,以最大程度发挥其保护作用。
    - 电路设计: 在电路设计时,应考虑将PRTR5V0U2X与其他保护元件协同使用,如TVS二极管,以实现更全面的保护。
    - 散热管理: 在高温环境下,需注意散热问题,确保器件的长期稳定性。

    兼容性和支持


    PRTR5V0U2X采用SOT-143封装,易于集成到现有的电子系统中。它与多数主流芯片和控制器兼容。厂家提供详细的技术文档和支持服务,帮助用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确选择反向工作电压?
    - 解答: 根据实际工作环境和应用需求选择合适的反向工作电压。一般情况下,5V是一个安全的选择。
    2. 问题:如何防止热失控?
    - 解答: 确保良好的散热条件,避免长时间过载使用,特别是在高温环境下。
    3. 问题:是否需要额外的保护措施?
    - 解答: 在复杂的应用环境中,建议增加其他类型的保护元件(如TVS二极管),以增强保护效果。

    总结和推荐


    PRTR5V0U2X是一款高效且可靠的ESD保护阵列,尤其适合于各种便携式电子设备。它具备超低电容、极低漏电流和高抗静电能力等特性,能够在各种极端环境下保持良好的工作状态。我们强烈推荐这款产品用于需要高性能ESD保护的电子设备。

PRTR5V0U2X参数

参数
箝位电压 40V
击穿电压 6V
峰值脉冲电流 6A
峰值脉冲功率 400W
极性 -
工作电压 5V
通用封装 SOT-143
安装方式 贴片安装

PRTR5V0U2X数据手册

厂牌 PDF简要描述 下载
YENJI/台湾元基电子 TVS二极管/ESD抑制器 YENJI/台湾元基电子 PRTR5V0U2X PRTR5V0U2X数据手册

PRTR5V0U2X封装设计

查看详情并下载
Symbol
Footprint
3D Model
