FLUKE-N5K 3PP64IR

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 3PP64IR
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 3PP64IR

FLUKE-N5K 3PP64IR概述

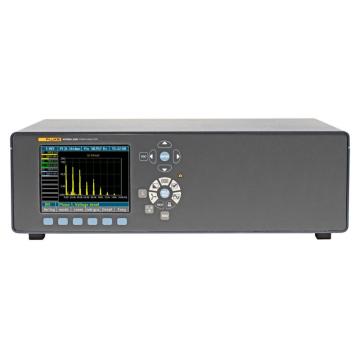

    Fluke Norma 4000/5000 高精度功率分析仪:高效测量解决方案

    产品简介


    Fluke Norma 4000/5000 是一款高性能功率分析仪,专为测试和开发电力电子产品而设计。这两款分析仪适用于电机、逆变器、照明系统、电源供应、变压器以及汽车零部件等多种应用领域。凭借高精度的测量能力和便捷的操作,它们能有效提升产品的效率和可靠性。

    技术参数


    | 特性 | Fluke Norma 4000 | Fluke Norma 5000 |
    |
    | 测量相数 | 1或3 | 3, 4或6 |
    | 带宽 | DC至3 MHz 或DC至10 MHz(取决于输入模块) | DC至3 MHz 或DC至10 MHz(取决于输入模块) |
    | 基本准确度 | 0.2%,0.1%或0.03%(取决于输入模块) | 0.2%,0.1%或0.03%(取决于输入模块) |
    | 采样率 | 0.33 MHz或1 MHz(取决于输入模块) | 0.33 MHz或1 MHz(取决于输入模块) |
    | 电压输入范围 | 0.3 V 至 1000 V | 0.3 V 至 1000 V |
    | 电流输入范围(直接,不通过分流器) | 0.03 mA 至 20 A(取决于输入模块) | 0.03 mA 至 20 A(取决于输入模块) |
    | 显示 | 彩色,5.7英寸/144毫米 | 彩色,5.7英寸/144毫米 |
    | 数据内存 | 4 MB | 4 MB |
    | 快速傅立叶变换 (FFT) | 至第40次谐波 | 至第40次谐波 |

    产品特点和优势


    1. 精确测量:采用专利高带宽架构,能够精准测量单相或多相电流和电压,进行谐波分析和快速傅立叶变换(FFT)分析。
    2. 广泛应用:适合多种电力电子产品,如电机、逆变器、照明系统、电源供应、变压器及汽车零部件。
    3. 便携性:体积小巧,方便携带,节省工作空间。
    4. 高精度和稳定性:提供行业领先的准确度和共模抑制能力,即使在复杂波形下也能保持精确测量。
    5. 易用性:用户界面简单直观,易于操作,支持多种配置选项以满足不同应用需求。

    应用案例和使用建议


    - 电动机:用于测量电动机的电功率和机械功率,通过谐波分析和动态扭矩计算,准确检测由逆变器引起的开关损耗。
    - 逆变驱动系统:可同步测量所有电气和机械功率参数,便于观察各组件对系统的影响。
    - 照明系统:凭借独特的10 MHz带宽和高达1 MHz的采样率,提供详细的信号分析和球栅输出测量。
    - 变压器:支持同步六相功率测量,提供精确的效率和损失计算,可用于变压器和线圈的同步多相电阻测量。
    - 汽车:用于现代汽车电气和机械组件的详细分析,以帮助减少燃油消耗或提高电动车的续航里程。

    兼容性和支持


    - 接口:支持RS232、USB、可选的IEEE 488/GPIB接口和过程接口(PI1)。
    - 软件:配备Fluke NormaView PC软件,用于数据下载、分析和报告撰写。
    - 支持服务:制造商提供定期校准和维护服务,确保长期高精度和可靠性。

    常见问题与解决方案


    1. 采样率设置不当导致数据不准:请根据具体应用选择合适的采样率。
    2. 无法连接外部传感器:检查接口连接是否正确,重新配置接口参数。
    3. 数据传输速度慢:尝试更新PC端软件或重启设备。

    总结和推荐


    Fluke Norma 4000/5000 高精度功率分析仪在测量精度、操作便捷性以及广泛的应用范围上具有明显优势,非常适合需要高精度测量的电力电子产品开发和测试。综合考虑其优异性能和强大的功能,强烈推荐在相关项目中使用此设备。

FLUKE-N5K 3PP64IR参数

参数
包装方式 散装

FLUKE-N5K 3PP64IR厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

FLUKE-N5K 3PP64IR数据手册
