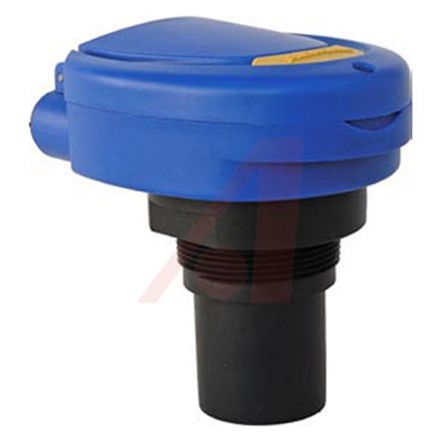

FLOWLINE 流量传感器 LU29-41

LU29-41概述

    EchoSonic II Ultrasonic Level Transmitter: A Comprehensive Guide

    1. 产品简介


    EchoSonic II 系列超声波液位变送器是一款先进的非接触式测量仪器,用于连续测量液体的液位高度。其产品型号包括LU23、LU27、LU28 和 LU29。该系列变送器在水处理、工业生产、环境监测等领域具有广泛的应用,例如测量河流、溪流、湖泊、池塘等自然水源的流量,以及在化工、食品饮料等行业中的存储罐液位测量。

    2. 技术参数


    - 测量范围:
    - LU27: 4" 至 9.8' (10 cm 至 3 m)
    - LU23: 8" 至 18.0' (20 cm 至 5.5 m)
    - LU28: 8" 至 24.6' (20 cm 至 8 m)
    - LU29: 8" 至 32.8' (20 cm 至 10 m)

    - 精度: ± 0.2% 的量程
    - 分辨率:
    - LU27: 0.019" (0.5 mm)
    - LU23: 0.039" (1 mm)
    - LU28/29: 0.079" (2 mm)
    - 死区:
    - LU27: 4" (10 cm)
    - LU23/28/29: 8" (20 cm)
    - 波束宽度:
    - LU27: 2" (5 cm)
    - LU23/28/29: 3" (7.6 cm)
    - 配置方式: WebCal® PC 软件 和 Windows® USB 2.0
    - 电源电压: 24 VDC(回路)
    - 功耗: 0.5 W
    - 回路电阻: 500 欧姆 @ 24 VDC
    - 信号输出: 4-20 mA,两线制
    - 信号反转: 4-20 mA 或 20-4 mA
    - 信号故障安全: 4 mA, 20 mA, 21 mA, 22 mA 或保持最后值
    - 过程温度:
    - F: -4º 至 140º
    - C: -20º 至 60º
    - 温度补偿: 自动
    - 环境温度:
    - F: -31º 至 140º
    - C: -35º 至 60º
    - 压力: 最大工作压力 = 30 PSI (2 bar)
    - 外壳防护等级: NEMA 4X (IP65)
    - 外壳材料: 聚碳酸酯
    - 换能器材料: PVDF
    - 电缆护套材料: 聚氨酯
    - 电缆类型: 4 芯,屏蔽型
    - 过程安装:
    - LU27: 1" NPT (1" G)
    - LU23/28/29: 2" NPT (2" G)

    3. 产品特点和优势


    EchoSonic II 系列超声波液位变送器具有以下显著特点和优势:
    - DSP 自适应滤波器: 使其能够在各种环境中实现即插即用操作,自动优化信号输出过滤和障碍物识别。
    - 快速配置: 可通过 WebCal 软件和 USB 适配器进行快速简便的配置。
    - 窄波束宽度: 波束宽度为 2" 或 3",适合空间有限的应用场景。
    - 短死区: 死区为 4" 或 8",最大限度提高可测填满容量。
    - 耐腐蚀材料: 使用 PVDF 换能器和 NEMA 4X 防护等级的聚碳酸酯外壳,适用于腐蚀性液体环境。
    - 自动温度补偿: 确保准确的测量结果。

    4. 应用案例和使用建议


    应用案例:
    - 在废水处理设施中,EchoSonic II 系列传感器被安装在堰板上游位置,测量重力供给的液体表面高度,并提供连续的 4-20 mA 信号输出。PLC 将液位高度转换为流量体积,并具备速率、总量化和数据记录功能,适用于废水处理和环境报告。
    使用建议:
    - 为了确保最佳性能,建议按照推荐或直接等效的安装配件进行安装。
    - 在配置过程中,应使用 WebCal 软件和 Fob USB 适配器来简化设置步骤。
    - 定期检查传感器的运行状态和信号输出,以确保测量准确性。

    5. 兼容性和支持


    - 兼容产品: LI25、LI55、LI90、DataView™ 液位控制器、DataLoop™ 液位指示器、Commander™ 多罐液位控制器。
    - 技术支持: Flowline Inc. 提供免费的 WebCal 软件下载和配置指南,用户可以通过官网获得技术支持和维护信息。

    6. 常见问题与解决方案


    - 问题 1: 传感器显示不稳定。
    - 解决方案: 检查电源连接是否正确,并确保电缆没有损坏。
    - 问题 2: 测量误差较大。
    - 解决方案: 重新校准传感器并确认安装位置符合要求。
    - 问题 3: 信号输出异常。
    - 解决方案: 检查信号线连接情况,并确保使用正确的信号反转设置。

    7. 总结和推荐


    EchoSonic II 系列超声波液位变送器凭借其高精度、可靠性和广泛的适用性,在工业自动化和环境监测领域具有明显的优势。其独特的设计和强大的功能使其成为同类产品中的佼佼者。如果您正在寻找一款高效且可靠的液位测量解决方案,强烈推荐选择 EchoSonic II 系列超声波液位变送器。
