LC92-1001

产品分类: 流量传感器
厂牌: FLOWLINE
产品描述:
供应商型号: 8891444
供应商: 海外现货
标准整包数: 1
FLOWLINE 流量传感器 LC92-1001

LC92-1001概述

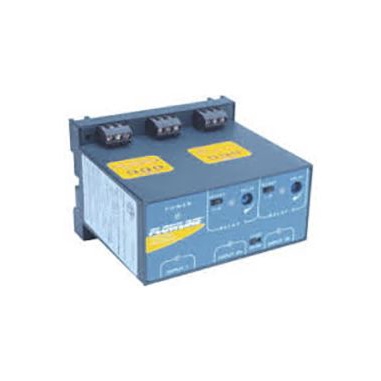

    # Switch-Pro LCXX 远程液位控制器技术手册

    产品简介


    Switch-Pro LCXX 远程液位控制器是一款高度集成的液位控制装置,旨在满足各种泵和阀门控制的需求。该控制器适用于一般用途(LC4X)和隔离用途(LC9X),并具备内置防爆功能。它通过零到六十秒的延时实现安全的继电器控制,具备LED指示灯显示传感器状态、电源状态和继电器状态,同时配备便于安装的35mm DIN导轨和可拆卸端子条。控制器具有极高的灵活性,可以根据需要进行反转开关操作,改变继电器状态。
    主要功能
    - 安全的继电器控制:零至六十秒延时
    - 可选内置防爆功能(LC9X)
    - 便于设置:LED指示灯显示传感器、电源和继电器状态
    - 35mm DIN导轨安装,聚丙烯外壳带可拆卸端子条
    - 反转开关:无需重新接线即可更改继电器状态
    应用领域
    - 泵和阀门控制
    - 液位监测和报警
    - 危险区域应用

    技术参数


    - 供电电压: 120/240VAC @ 50-60Hz
    - 最大消耗功率: 5瓦
    - 传感器输入:
    - LC40/90: 1个两线制液位开关
    - LC41: 2个两线制液位开关
    - LC42/92: 3个两线制液位开关
    - 传感器供电: 13.5VDC @ 27mA
    - LED指示灯: 显示传感器、电源和继电器状态
    - 接触类型:
    - LC40/90: 1个SPDT继电器
    - LC41: 1个SPDT继电器,带保持功能
    - LC42/92: 2个SPDT继电器(其中一个带保持功能)
    - 接触额定值: 250VAC @ 10A
    - 接触输出: 可选常开(NO)/常闭(NC)
    - 接触保持功能:
    - LC40/90: 不适用
    - LC41: 可选ON/OFF
    - LC42/92: 可选ON/OFF
    - 接触延时: 0-60秒
    - 环境温度:
    - 英氏度: -40°F 到 158°F
    - 摄氏度: -40°C 到 70°C
    - 外壳类型: 35mm DIN导轨安装
    - 外壳材料: 聚丙烯(PP),UL94V-0认证
    - 认证:
    - CSA
    - LR 79326
    - CE(仅限LC4X)
    - 安全性:
    - 等级1,组A、B、C(仅限LC9X)
    - 等级2,组E、F、G(仅限LC9X)
    - 等级3
    - 参数(仅限LC9X):
    - Voc = 17.47 VDC
    - Isc = 0.4597A
    - Ca = 0.494 µF
    - La = 0.119 mH

    产品特点和优势


    - 多功能配置:提供三种配置选项,适用于不同的泵和阀门控制需求。
    - 易于安装和维护:支持35mm DIN导轨安装,便于在控制面板中快速安装。
    - 灵活的输入和输出选择:可根据应用需求选择合适的传感器输入和继电器输出类型。
    - 强大的安全特性:内置防爆功能(LC9X),确保在危险环境中安全运行。
    - 高可靠性的继电器设计:提供长时间的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:用于监控和控制储罐中的液位,确保系统的稳定运行。
    2. 危险环境监测:内置防爆功能的LC9X系列,适用于易燃易爆环境中的液位监测。
    3. 污水处理厂:用于污水池液位监测和报警,保证处理系统的正常运行。
    使用建议
    1. 正确的配置选择:根据应用需求选择合适的配置型号,确保系统的可靠性和效率。
    2. 定期检查和维护:定期检查控制器的工作状态,确保传感器和继电器的功能正常。
    3. 合理布置传感器位置:确保传感器安装在合适的位置,以获得准确的液位数据。

    兼容性和支持


    - 兼容性:支持多种类型的液位传感器和外部设备,如蜂鸣器、阀等。
    - 支持和维护:厂商提供技术支持和维护服务,确保产品的长期稳定运行。

    常见问题与解决方案


    1. 问题: 继电器无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确认传感器和继电器连接正确。
    2. 问题: 液位传感器信号不稳定。
    - 解决方案: 确保传感器安装位置无干扰,检查传感器连接线是否有损坏。
    3. 问题: LED指示灯异常。
    - 解决方案: 检查电源电压是否正常,确认线路连接无误。

    总结和推荐


    Switch-Pro LCXX远程液位控制器是一款集多功能、高可靠性于一体的液位控制系统,适用于广泛的工业应用场合。其独特的防爆设计、灵活的配置选择以及简易的安装维护方式使其在市场上具备极强的竞争力。总体而言,该产品非常适合需要精确控制和稳定运行的工业自动化项目,强烈推荐给对液位控制有较高要求的应用场景。
    如有进一步的技术咨询或购买需求,欢迎联系制造商获取更多详细信息。

LC92-1001厂商介绍

FLOWLINE公司是一家专门从事流体控制设备研发、生产和销售的高科技企业。公司主营产品包括各类阀门、泵、管道配件等,广泛应用于石油化工、天然气、水处理、食品饮料、制药等行业。

FLOWLINE的产品分类主要包括:
1. 阀门:球阀、蝶阀、闸阀、止回阀等,用于控制流体的流动。
2. 泵:离心泵、螺杆泵、隔膜泵等,用于输送流体。
3. 管道配件:弯头、法兰、接头等,用于连接和固定管道。

FLOWLINE的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。
2. 质量可靠:严格把控产品质量,通过ISO等国际认证,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同行业和应用场景的需求。
4. 售后服务:提供专业的技术支持和售后服务,解决客户在使用过程中遇到的问题。
