US06-0003-01

产品分类: 流量传感器
厂牌: FLOWLINE
产品描述: Flowline 反射式超声波液位变送器, US06系列, 2 线,4 至 20 mA,HART 7输出, 最大2bar
供应商型号: 1372046
供应商: 海外现货
标准整包数: 1

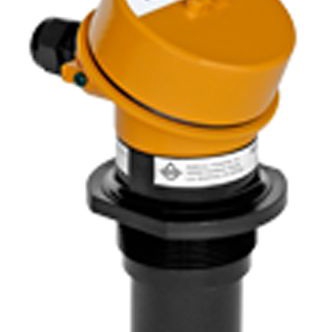

FLOWLINE 流量传感器 US06-0003-01

US06-0003-01概述

    # Reflective Ultrasonic Liquid Level Transmitter

    产品简介


    EchoTouch® US06 & US12 反射式超声波液位传感器是专为液位测量设计的专业设备,采用反射式技术(Reflective Technology™),能有效应对凝结等环境变量对测量精度的影响。这些传感器特别适用于化工、水处理、废水管理及石油等行业中需要连续液位测量的场景。其核心部件由耐腐蚀的PVDF材质制成,不仅具备可靠的防腐性能,还能在有限的空间内实现高精度测量。

    技术参数


    | 参数类别 | 描述 |

    | 测量范围 | US06:8" 至 19.6'(20 cm 至 6 m);US12:18" 至 39.3'(45.7 cm 至 12 m) |
    | 精度 | ± 0.2% 的测量范围 |
    | 分辨率 | US06:0.079"(2 mm);US12:0.196"(5 mm) |
    | 死区 | US06:8"(20.3 cm);US12:18"(45.7 cm) |
    | 波束宽度 | US06:3"(7.6 cm);US12:6"(15.2 cm) |
    | 温度补偿范围 | -40°C 至 80°C |
    | 工作温度 | 接触介质:-40°C 至 176°C;环境:-40°C 至 80°C |
    | 供电电压 | 14-28 VDC |
    | 信号输出 | 4-20 mA,两线制,可选HART 7协议 |
    | 显示类型 | LCD,6位数字显示 |
    | 显示单位 | 英寸、厘米或满量程百分比 |

    产品特点和优势


    1. 反射式技术:通过将换能器垂直安装并采用45°反射板,消除了因冷凝而引起的信号衰减问题,确保了可靠的液位测量。
    2. 耐用材料:PVDF材质的换能器结合铝制外壳,提供了卓越的抗腐蚀能力。
    3. 紧凑设计:窄小的波束宽度使该设备适合空间受限的应用场景。
    4. 配置灵活性:可通过推钮显示屏或WebCal软件轻松配置,同时支持点对点和多路复用模式的HART通信。
    5. 诊断功能:内置失效安全诊断功能,支持自定义失效输出信号。

    应用案例和使用建议


    应用案例
    - 储罐监测:用于大型储罐内的非泡沫液体监测,如化学品、饮用水、废水及油类。
    - 污水处理:适用于污水处理厂中的澄清池和废油收集池。
    - 工业生产:可用于需要精确液位控制的工业过程控制环节。
    使用建议
    - 在寒冷地区部署时需注意防冻措施。
    - 配置过程中优先考虑信号衰减问题,选择适当的死区值以避免干扰。
    - 定期检查设备周围环境,保持清洁无污垢。

    兼容性和支持


    兼容性
    该设备支持多种国际认证标准,如IECEx、CE、RoHS等,能够与其他主流控制系统无缝集成。此外,还提供不同接口选项(如NPT和G型螺纹),以适应不同的安装需求。
    厂商支持
    Flowline公司提供了详尽的技术文档、在线工具(WebCal)及客户支持服务。如果遇到复杂问题,可通过官网提交Level Questionnaire获取专业工程师的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号强度不足 | 检查安装角度是否正确,清理表面污垢。 |
    | 设备不响应 | 确认电源连接是否正常,重新启动设备。 |
    | 数据波动较大 | 调整死区设置,优化传感器位置。 |

    总结和推荐


    综上所述,EchoTouch® US06 & US12反射式超声波液位传感器凭借其创新的反射技术、高度可靠的性能和广泛的适用性,在液位测量领域表现出色。尤其在易受冷凝影响的环境中表现尤为突出。因此,强烈推荐该产品用于需要精准、可靠液位监控的应用场景。如果您正在寻找一款高效且耐用的液位测量解决方案,此款产品无疑是最佳选择之一。

US06-0003-01参数

参数
精度 -
感应范围 -
流量传感器类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 垂直安装,水平安装

US06-0003-01厂商介绍

FLOWLINE公司是一家专门从事流体控制设备研发、生产和销售的高科技企业。公司主营产品包括各类阀门、泵、管道配件等,广泛应用于石油化工、天然气、水处理、食品饮料、制药等行业。

FLOWLINE的产品分类主要包括:
1. 阀门:球阀、蝶阀、闸阀、止回阀等,用于控制流体的流动。
2. 泵:离心泵、螺杆泵、隔膜泵等,用于输送流体。
3. 管道配件:弯头、法兰、接头等,用于连接和固定管道。

FLOWLINE的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。
2. 质量可靠:严格把控产品质量,通过ISO等国际认证,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同行业和应用场景的需求。
4. 售后服务:提供专业的技术支持和售后服务,解决客户在使用过程中遇到的问题。

US06-0003-01数据手册

厂牌 PDF简要描述 下载
FLOWLINE 流量传感器 FLOWLINE US06-0003-01 US06-0003-01数据手册

US06-0003-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
