UG01-0001-41

产品分类: 流量传感器
厂牌: FLOWLINE
产品描述: Flowline 反射超声波多功能液位变送器, UG01系列, 2 线,4 至 20 mA输出, 最大2bar
供应商型号: 1372048
供应商: 海外现货
标准整包数: 1

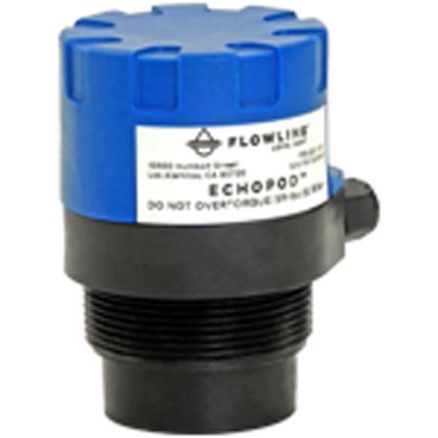

FLOWLINE 流量传感器 UG01-0001-41

UG01-0001-41概述

    EchoPod UG01 & UG03 Reflective Ultrasonic Multi-Function Liquid Level Transmitter

    产品简介


    EchoPod UG01 & UG03 是一种反射式超声波多功能液位变送器,适用于需要高精度测量的应用场合。该产品提供了两种测量范围:1.5米(4.9英尺)和3米(9.8英尺),适用于化工、水处理、油品等领域的小型储罐监测。通过其独特的反射技术(Reflective Technology™),可以有效地克服冷凝现象对传感器性能的影响,提供可靠的液位测量结果。

    技术参数


    - 测量范围:
    - UG01:1.5米(4.9英尺)
    - UG03:3米(9.8英尺)
    - 准确度:
    - UG01:±0.125英寸(3毫米)
    - UG03:±0.2%测量范围
    - 分辨率:
    - UG01:0.019英寸(0.5毫米)
    - UG03:0.039英寸(1毫米)
    - 死区:
    - UG01:1.5英寸(3.8厘米)
    - UG03:4英寸(10.1厘米)
    - 光束宽度:2英寸(5厘米)
    - 配置方式:通过WebCal®软件进行PC配置
    - 内存:非易失性存储
    - 供电电压:14-28 VDC
    - 最大功耗:0.5瓦
    - 回路电阻:500欧姆@24 VDC
    - 信号输出:4-20mA,两线制
    - 温度补偿:自动从-40°C至80°C
    - 环境温度:-35°C至60°C
    - 压力范围:30 psi(2巴)
    - 防护等级:Type 6P(IP68)
    - 外壳材料:聚丙烯
    - 换能器类型:反射式
    - 换能器材料:聚偏二氟乙烯(PVDF)
    - 电缆护套材料:聚氨酯
    - 电缆类型:9芯屏蔽电缆
    - 电缆长度:48英寸(1.2米)
    - 过程安装:NPT或G管螺纹

    产品特点和优势


    - 独特的反射技术:采用45°反射器设计,能够有效防止冷凝水影响,确保测量可靠性。
    - 小巧紧凑的设计:2英寸(5厘米)的窄光束宽度使其适用于空间受限的应用场合。
    - 耐腐蚀性:采用PVDF材料制成的换能器和PP材料制成的外壳,提高了产品的耐化学性和耐用性。
    - 灵活的配置选项:可通过WebCal®软件进行现场或远程配置,且内置温度补偿功能。
    - 多功能报警输出:四个可编程继电器可实现多种报警和控制功能。

    应用案例和使用建议


    - 典型应用:小型储罐、IBC桶、冷却塔、自动化设备、工艺罐及废液坑等。
    - 使用建议:
    - 确保安装位置避开直接接触蒸汽或热源,以避免冷凝水积聚。
    - 定期检查并清洁传感器表面,保持良好的测量准确性。
    - 配置时注意根据实际需求选择合适的电缆类型和长度,以确保最佳连接效果。

    兼容性和支持


    - 兼容性:该产品支持多种安装接口,如NPT和G管螺纹,便于现场安装。
    - 软件支持:配备WebCal®软件,用户可通过USB适配器轻松进行传感器配置和管理。
    - 维护支持:厂商提供安装指南和技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:传感器无法正常启动
    - 解决方法:检查电源连接是否正确,确认供电电压是否符合要求。
    2. 问:测量值不稳定
    - 解决方法:清洁传感器表面,避免外部干扰。
    3. 问:信号输出异常
    - 解决方法:重新校准传感器,确保配置正确无误。

    总结和推荐


    总体而言,EchoPod UG01 & UG03 反射式超声波多功能液位变送器是一款集高性能和高可靠性于一身的产品,特别适合在恶劣环境中进行液位监测。其独特的反射技术能够显著提升测量精度和稳定性,尤其适用于化工、水处理等行业的小型储罐监测。此外,其紧凑设计和灵活配置使得安装和维护更加便捷。因此,我们强烈推荐这款产品给那些对液位测量有较高要求的用户。

UG01-0001-41参数

参数
感应范围 -
流量传感器类型 -
最大工作供电电压 -
最小工作供电电压 -
精度 -
安装方式 垂直安装

UG01-0001-41厂商介绍

FLOWLINE公司是一家专门从事流体控制设备研发、生产和销售的高科技企业。公司主营产品包括各类阀门、泵、管道配件等,广泛应用于石油化工、天然气、水处理、食品饮料、制药等行业。

FLOWLINE的产品分类主要包括:
1. 阀门:球阀、蝶阀、闸阀、止回阀等,用于控制流体的流动。
2. 泵:离心泵、螺杆泵、隔膜泵等,用于输送流体。
3. 管道配件:弯头、法兰、接头等,用于连接和固定管道。

FLOWLINE的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。
2. 质量可靠:严格把控产品质量,通过ISO等国际认证,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同行业和应用场景的需求。
4. 售后服务:提供专业的技术支持和售后服务,解决客户在使用过程中遇到的问题。

UG01-0001-41数据手册

厂牌 PDF简要描述 下载
FLOWLINE 流量传感器 FLOWLINE UG01-0001-41 UG01-0001-41数据手册

UG01-0001-41封装设计

查看详情并下载
Symbol
Footprint
3D Model
