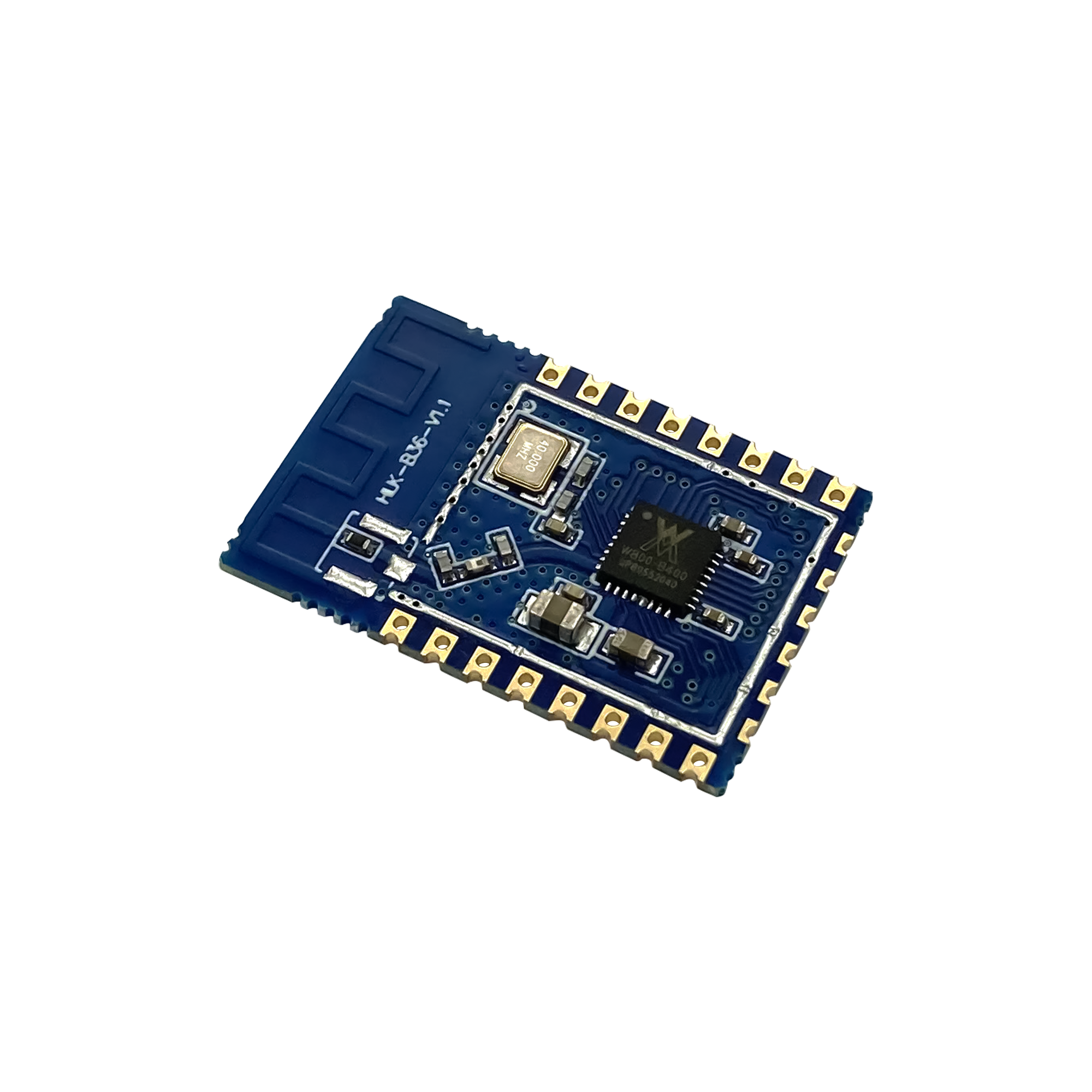

HLK-B36-E(外置天线-有屏蔽罩)

产品分类: 蓝牙模块
产品描述: UART,IIC,PWM,GPIO,SPI IEEE 802.11 b/g/n 蓝牙标准:BLE4.0 110mA 110mA 3.3V(3.0-3.6v) -93dBm I-PEX 连接器和板载PCB天线 24mm(长度)*16mm(宽度)
供应商型号: 14M-HLK-B36-E(外置天线-有屏蔽罩)
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 蓝牙模块 HLK-B36-E(外置天线-有屏蔽罩)

HLK-B36-E(外置天线-有屏蔽罩)概述

    # HLK-B36 使用手册

    1. 产品简介


    1.1. 概述
    HLK-B36 是一款由深圳市海凌科电子有限公司开发的低成本嵌入式 UART-WIFI 模块。它基于串行接口,内置 TCP/IP 协议栈,能够实现用户串口与无线网络 (WIFI/BLE) 之间的转换。通过 HLK-B36 模块,传统的串口设备无需任何配置即可通过互联网传输数据,为用户提供了一种便捷的解决方案。
    1.2. 产品特性
    - 无线标准: 支持 802.11b/g/n 标准,集成 XT804, WLAN MAC/Baseband/BLE 4.2;
    - 主频: 240 MHz;
    - 内存: 内置 288 KB RAM 和 2 MB FLASH;
    - 工作电压: 3.0-3.6V(典型值 3.3V);
    - 通信能力: 2.4G/1T1R WIFI,BLE 4.2;
    - 配置: 支持 BLE 快速配网;
    - 多模式支持: 支持 Station, Soft AP, AP, STA 及 BLE 混合模式;
    - 外设接口: 1SPI, 2UART, 5PWM, 18GPIO;
    - 广泛应用: 广泛应用于物联网;
    - 安全性: 支持多种加密方式 WEP64/128, TKIP, AES, WPA, WPA2, WAPI。
    1.3. 技术规格
    | 模块 | 型号 |

    | 封装 | 直插 |
    | 无线标准 | IEEE 802.11 b/g/n
    蓝牙标准:BLE 4.2 |
    无线参数
    | 参数 | 规格 |

    | 频率范围 | 2.412GHz-2.484GHz |
    | 发射功率 (802.11b) | +19 +/-2dBm (@11Mbps) |
    | 发射功率 (802.11g) | +16 +/-2dBm (@54Mbps) |
    | 发射功率 (802.11n) | +13 +/-2dBm (@HT20,HT40- MCS7) |
    | 接收灵敏度 (802.11b) | -93 dBm (@11Mbps, CCK) |
    | 接收灵敏度 (802.11g) | -87 dBm (@54Mbps, OFDM) |
    | 接收灵敏度 (802.11n) | -73 dBm (@HT20, MCS7) |
    | 天线形式 | 外置:I-PEX 连接器
    内置:内置 PCB 天线 |
    硬件参数
    | 参数 | 规格 |

    | 工作电压 | 3.3V (3.0-3.6V) |
    | GPIO 驱动能力 | Max:24 mA |
    | 工作电流 (持续发送) | 平均值:~140 mA, 峰值: 400 mA |
    | 工作电流 (正常模式) | 平均: ~140 mA, 峰值: 400 mA |
    | 工作温度 | -40°C ~ 85°C |
    | 存储环境 | 温度:-40~125°C
    相对湿度:10%~90%R.H. |
    串口透传
    | 参数 | 规格 |

    | 传输速率 | 110-921600 bps |
    1.4. 引脚介绍
    | 引脚 | 网络名称 | 类型 | 说明 |

    | 1 | RESET | I | 芯片复位引脚,低电平复位 |
    | 2 | ADC0 | I/O | ADC0 |
    | 4 | BOOT | I | 烧录模式引脚,低电平使能 |
    | 5 | PB10 | I/O | ES0, 进入 AT 指令模式/恢复出厂设置 |
    | 6 | PA7 | I/O | PA7 |
    | 7 | PB0 | I/O | PB0 |
    | 8 | VCC33 | P | 3.3V 电源 |
    | 15 | GND | P | GND |
    | 21 | RX0 | I/O | RX0, 用于升级 |
    | 22 | TX0 | I/O | TX0, 用于升级 |
    | 23 | RX1 | I/O | UART1,指令设置和透传 |
    | 24 | TX1 | I/O | UART1,指令设置和透传 |
    1.5. 产品封装
    | 参数 | 规格 |

    | 封装大小 | [查看图 1] |
    1.6. 方框图
    | 参数 | 规格 |

    | 方框图 | [查看图 2] |
    1.7. 底板说明
    | 参数 | 规格 |

    | 底板说明图 | [查看图 3] |
    1.8. 供电要求
    | 参数 | 规格 |

    | 电源输入电压 | DC: 3.3 ± 0.3V |
    | 空载运行电流 | 130 ± 50 mA |
    | 供电电流要求 | ≥800 mA |
    1.9. WIFI 发射功耗
    | 模式 | 速率 | 发射功率 | 电流(mA) |

    | 11b | 11 Mbps | 19.4 dBm | 240 |
    | 11g | 54 Mbps | 14 dBm | 190 |
    | 11n (MCS7)| 12 dBm | 180 |
    1.10. WIFI 接收功耗
    | 模式 | 速率 | 电流(mA) |
    |
    | 11b | 11 Mbps | 100 |
    | 11g | 54 Mbps | 100 |
    | 11n (MCS7)| 100.5 |
    1.11. WIFI 各工作模式下功耗
    | 状态 | 描述 | 平均电流(3V3) | 最大电流(3V3) | 单位 |

    | wifi 初始化 | 关闭射频,MCU 全速 | 45.2 | 46.3 | ma |
    | 保持 wifi 连接 | 保持连接路由器 | 101 | 342 | ma |
    | Udp 发送 | 连接 AP 后,全速 UDP 发包 | 93 | 363 | ma |
    | SoftAP 联网状态 100.5 | 193.7 | ma |
    | SmartConfig 模块配网状态 100.8 | 129.5 | ma |
    1.12. WIFI 各

HLK-B36-E(外置天线-有屏蔽罩)参数

参数
支持协议 IEEE 802.11 b/g/n 蓝牙标准:BLE4.0
芯片平台 -
发射电流 110mA
接收电流 110mA
功耗 -
天线形式 I-PEX 连接器和板载PCB天线
接口 UART,IIC,PWM,GPIO,SPI
灵敏度 -93dBm
工作电压 3.3V(3.0-3.6v)
发射功率 -
长*宽*高 24mm(长度)*16mm(宽度)
