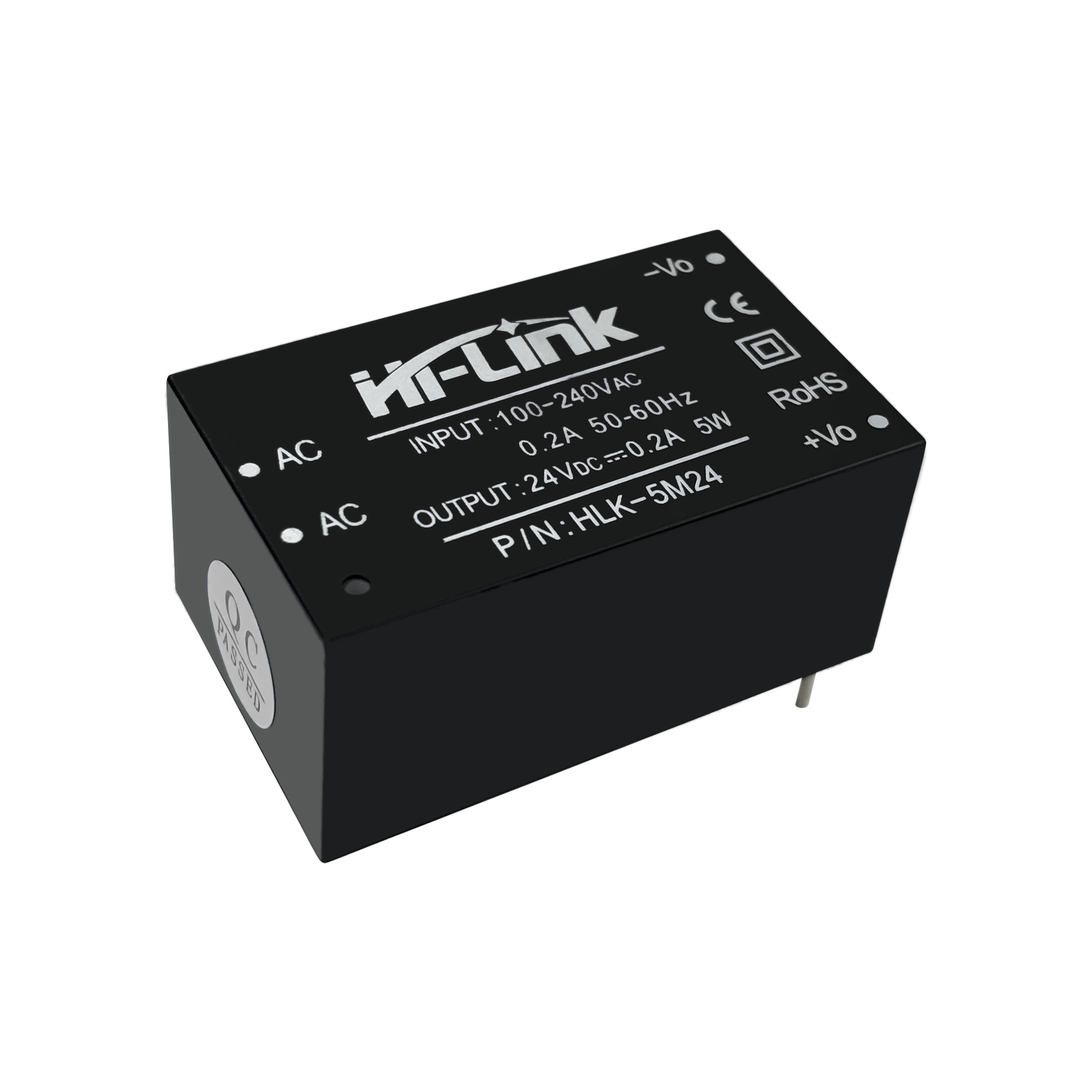

HLK-5M24

产品分类: AC-DC模块
产品描述: 220V转24V5W稳压隔离开关电源模块5M24 AC-DC降压电源模块CE认证
供应商型号: SG-HLK-5M24
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 AC-DC模块 HLK-5M24

HLK-5M24概述

    深圳市海凌科电子有限公司5W超小型系列模块电源

    1. 产品简介


    深圳市海凌科电子有限公司生产的5W超小型系列模块电源以其小体积、高效率的特点,适用于智能家居、自动化控制、通讯设备、仪器仪表等领域。该系列产品包括HLK-5M03、HLK-5M05、HLK-5M09、HLK-5M12、HLK-5M15和HLK-5M24等型号,输出电压从3.3V到24V不等,覆盖广泛的使用需求。

    2. 技术参数


    以下是该系列模块电源的主要技术参数:
    | 参数项 | HLK-5M03 | HLK-5M05 | HLK-5M09 | HLK-5M12 | HLK-5M15 | HLK-5M24 |
    ||
    | 输出电压(V) | 3.3 | 5 | 9 | 12 | 15 | 24 |
    | 输出电流(mA) | 1500 | 1000 | 560 | 420 | 333 | 208 |
    | 额定输入电压(Vac) | 100-240 | 100-240 | 100-240 | 100-240 | 100-240 | 100-240 |
    | 输入电压范围(Vac) | 85-265 | 85-265 | 85-265 | 85-265 | 85-265 | 85-265 |
    | 空载输出电压(Vdc) | 3.3±0.1 | 5.0±0.1 | 9.0±0.1 | 12.0±0.1 | 15.0±0.1 | 24±0.1 |
    | 满载输出电压(Vdc) | 3.3±0.2 | 5.0±0.2 | 9.0±0.2 | 12.0±0.2 | 15.0±0.2 | 24±0.2 |
    | 纹波噪音(mVp-p) | ≤50 | ≤50 | ≤70 | ≤70 | ≤70 | ≤70 |

    3. 产品特点和优势


    1. 全球通用输入电压:适应范围90~265Vac,方便各种应用场合。
    2. 高效率:空载损耗<0.1W,满载效率高达70%以上。
    3. 高可靠性:100%满载老化和测试,MTBF≥100,000小时。
    4. 优异的安全隔离性能:输入输出隔离耐压3000Vac,满足UL、CE认证要求。
    5. 绿色环保:低纹波、低噪声,符合环保标准。
    6. 长寿命设计:采用高品质环保防水导热胶灌封,防潮防振,防水防尘等级达到IP65标准。

    4. 应用案例和使用建议


    这些模块电源广泛应用于智能家居、自动化控制、通讯设备、仪器仪表等领域。例如,在智能家居系统中,可以为传感器、控制器等提供稳定的电源。使用时建议注意以下几点:
    1. 选择合适的保险丝和压敏电阻进行基本保护。
    2. 使用铝电解电容进行滤波以减少纹波。
    3. 遵循参考电路设计以通过认证。

    5. 兼容性和支持


    该系列电源具有良好的兼容性,能够与其他标准电子元器件配合使用。厂商提供全面的技术支持,包括安装指导、调试服务和售后服务。

    6. 常见问题与解决方案


    1. 电源无法正常启动:检查输入电压是否在正常范围内,确认连接线路无误。
    2. 输出电压不稳定:检查负载情况,确保负载稳定且不超出额定值。
    3. 输出纹波较大:增加滤波电容的容量以改善纹波情况。

    7. 总结和推荐


    深圳市海凌科电子有限公司的5W超小型系列模块电源凭借其紧凑的设计、高效能和卓越的可靠性,成为广泛应用的理想选择。特别是对于空间有限的应用场景,如智能家居、自动化控制等,这一系列模块电源无疑提供了经济高效的解决方案。总体来说,这款电源在设计和性能方面表现优异,非常值得推荐。
    如果您有任何进一步的问题或需要更多详细信息,请随时联系我们。

HLK-5M24参数

参数
输入电压最小值 85Vac
最大容性负载 -
特性 AC-DC隔离电源降压稳压
转换效率 70%
散热方式 自然空冷
输出电压 24V
输出电压组数 1
类型 -
输入电压最大值 265Vac
输出方式 DC
输出总功率 5W
开关频率 -
输出电流最大值 208mA
长*宽*高 39mm*23.5mm*18mm

HLK-5M24厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-5M24数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 AC-DC模块 HI-LINK/深圳海凌科电子 HLK-5M24 HLK-5M24数据手册

HLK-5M24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.23
30+ ¥ 12.74
100+ ¥ 12.25
500+ ¥ 12.054
1000+ ¥ 11.76
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.23
