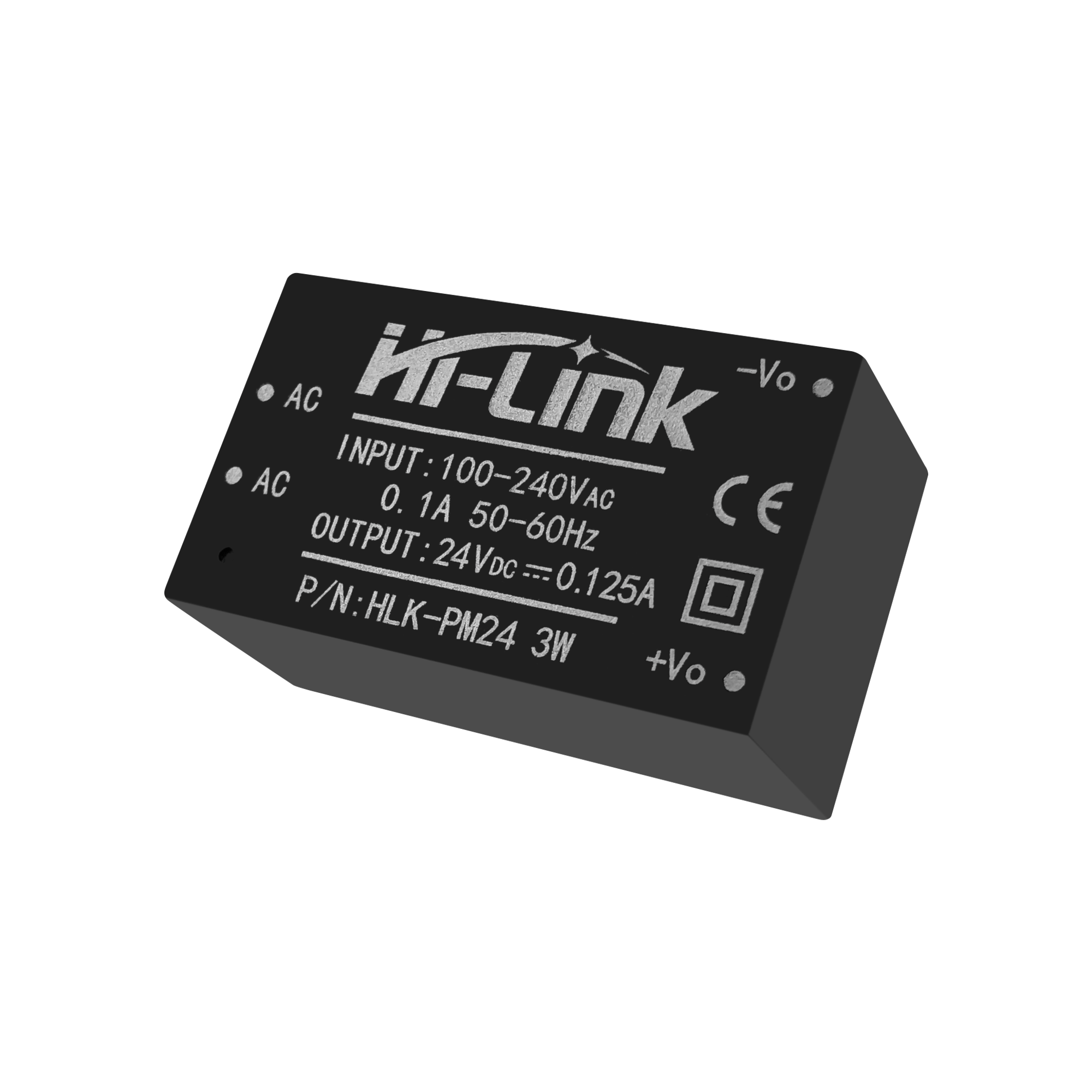

HLK-PM24

产品分类: AC-DC模块
产品描述: AC-DC稳压隔离开关电源模块PM24 220V转24V125mA降压电源模块带CE
供应商型号: 14M-HLK-PM24
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 AC-DC模块 HLK-PM24

HLK-PM24概述

    3W 超小型系列模块电源技术手册

    产品简介


    深圳市海凌科电子有限公司生产的3W超小型系列模块电源(型号:HLK-PM03/PM01/PM09/PM12/PM15/PM24)是一种高效、可靠的电源转换设备,适用于多种应用场景。这些模块电源具有体积小巧、通用输入电压范围、高效率等特点,被广泛应用于智能家居、自动化控制、通讯设备、仪器仪表等领域。

    技术参数


    该系列产品的主要技术参数如下:
    - 输入电压范围:85-265Vac 或 120-350Vdc
    - 额定输入电压:100-240Vac
    - 输入电流:≤0.2A(额定),最大输入电流 ≤10A
    - 空载损耗:<0.1W
    - 输出电压:3.3V/5V/9V/12V/15V/24V
    - 输出电流:1000mA/600mA/330mA/250mA/200mA/125mA
    - 电压调整率:±0.2%
    - 负载调整率:±0.5%
    - 纹波及噪音:≤100mV(3.3V/5V/9V/12V/15V),≤150mV(24V)
    - 绝缘电压:I/P-O/P: 3000Vac
    - 使用寿命:>100000小时
    - 认证:UL、CE、EMC

    产品特点和优势


    - 体积小巧:业界最小体积设计,适合空间受限的应用场景。
    - 宽输入电压范围:全球通用输入电压,适应各种电源输入需求。
    - 高效率:低功耗、绿色环保,典型效率 >72%。
    - 可靠保护:具备输出短路和过流保护功能,并可自恢复。
    - 高标准认证:通过UL、CE、EMC等多项认证,满足严格的安全和性能要求。

    应用案例和使用建议


    该系列产品已在智能家居、自动化控制、通讯设备等多领域得到广泛应用。例如,在智能灯控系统中,可以通过此模块电源实现稳定的低压供电。
    使用建议:
    1. 在选择输出电压和电流时,要根据具体应用需求合理选择,避免资源浪费。
    2. 确保良好的散热环境,避免长时间高负载运行导致温度过高。

    兼容性和支持


    该产品支持广泛的输入电压和输出电压组合,与大多数常见的电器设备兼容。海凌科电子提供全面的技术支持和售后服务,包括一年的质量保证期和终身技术支持。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    解决方案:检查输入电压是否在正常范围内,确认是否有负载波动。
    2. 问题:模块过热。
    解决方案:检查散热措施是否到位,避免长时间高负载运行。
    3. 问题:模块无法启动。
    解决方案:检查输入电压是否符合要求,确认连接是否正确。

    总结和推荐


    综合来看,3W超小型系列模块电源是一款高性能、高可靠性的电源转换设备,特别适合于空间受限的应用场景。其出色的电气特性和广泛的兼容性使其成为市场上极具竞争力的产品。我们强烈推荐使用此系列产品。

    通过以上详细的技术手册内容,我们可以清楚地了解到3W超小型系列模块电源的产品特性和应用场景。该产品凭借其紧凑的设计、高效能和可靠性,在多个行业中获得了广泛的认可。

HLK-PM24参数

参数
最大容性负载 -
输出电流最大值 125mA
散热方式 自然空冷
输出电压组数 1
类型 -
转换效率 75%
输出电压 24V
输出总功率 3W
开关频率 -
输入电压最大值 265Vac
输出方式 DC
特性 AC-DC隔离电源稳压输出
输入电压最小值 90Vac
长*宽*高 34mm*20mm*15mm

HLK-PM24厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-PM24数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 AC-DC模块 HI-LINK/深圳海凌科电子 HLK-PM24 HLK-PM24数据手册

HLK-PM24封装设计

查看详情并下载
Symbol
Footprint
3D Model
