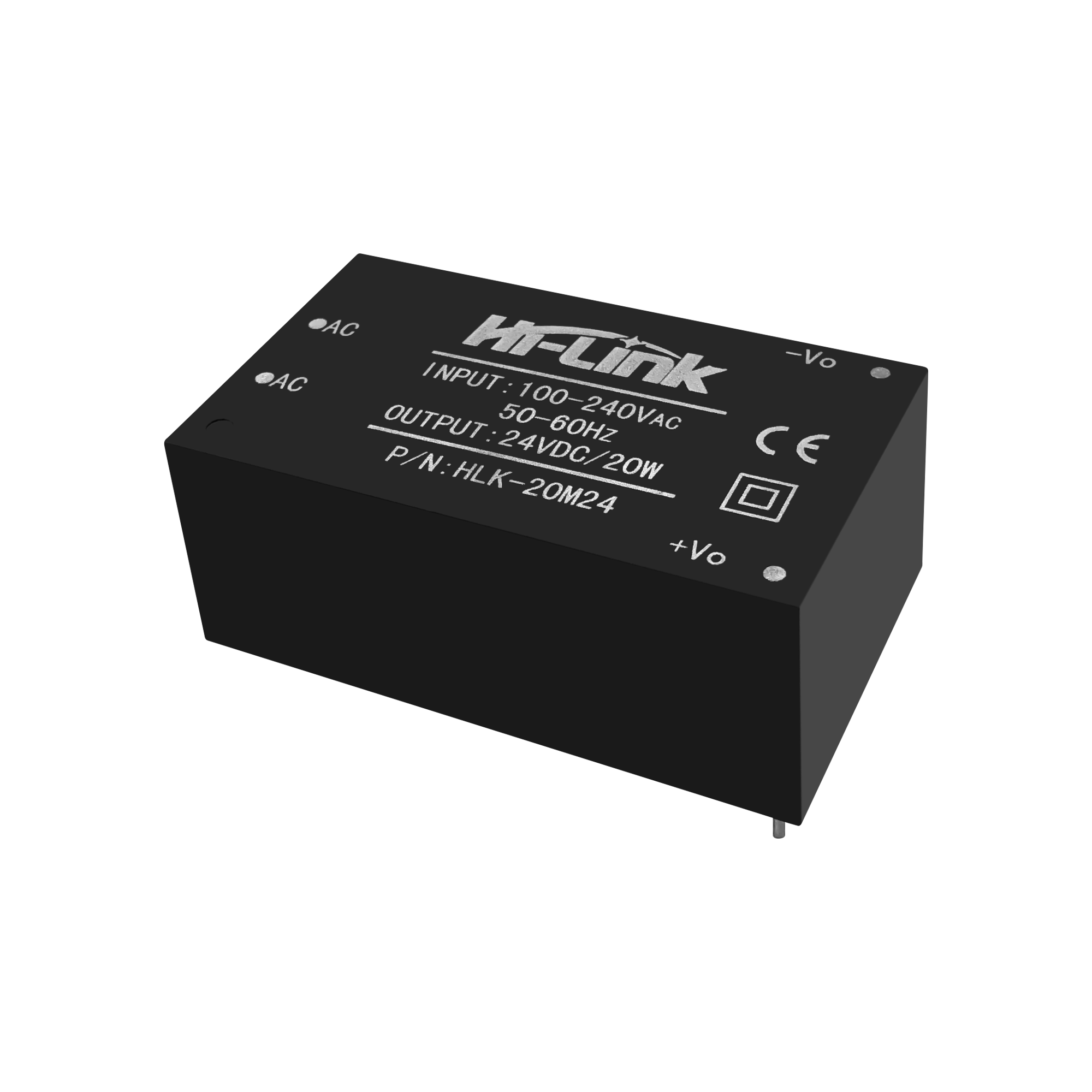

HLK-20M24

产品分类: AC-DC模块
产品描述: 220V转24V20W稳压隔离电源模块20M24 ACDC交流转直流降压开关模块
供应商型号: 14M-HLK-20M24
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 AC-DC模块 HLK-20M24

HLK-20M24概述

    # 20W 超小型系列模块电源技术手册

    产品简介


    深圳市海凌科电子有限公司推出的20W超小型系列模块电源(型号包括HLK-20M05、HLK-20M09、HLK-20M12、HLK-20M15、HLK-20M24)是一种设计精良的小体积高效率电源模块。这些模块具有全球通用输入电压范围,适用于智能家居、自动化控制、通信设备、仪器仪表等多个行业领域。

    技术参数


    输入特性
    - 额定输入电压: 100-240 Vac
    - 输入电压范围: 85-265 Vac 或 直流 120-350Vdc
    - 最大输入电流: ≤0.4 A
    - 输入浪涌电流: ≤34 A
    - 输入缓启动: ≤50 mS
    - 长期可靠性: MTBF≥100,000 h
    输出特性
    - 5V/4000mA
    - 空载额定输出电压: 5.0±0.1 Vdc
    - 满载额定输出电压: 5.0±0.2 Vdc
    - 额定输出电流: 4000 mA
    - 开关机过冲幅度: ≤5 %VO
    - 输出纹波及噪音: ≤100 mVp-p
    - 9V/2200mA
    - 空载额定输出电压: 9.0±0.1 Vdc
    - 满载额定输出电压: 9.0±0.2 Vdc
    - 额定输出电流: 2200 mA
    - 开关机过冲幅度: ≤5 %VO
    - 输出纹波及噪音: ≤150 mVp-p
    - 12V/1600mA
    - 空载额定输出电压: 12.0±0.1 Vdc
    - 满载额定输出电压: 12.0±0.2 Vdc
    - 额定输出电流: 1600 mA
    - 开关机过冲幅度: ≤5 %VO
    - 输出纹波及噪音: ≤150 mVp-p
    - 15V/1300mA
    - 空载额定输出电压: 15±0.1 Vdc
    - 满载额定输出电压: 15±0.2 Vdc
    - 额定输出电流: 1300 mA
    - 开关机过冲幅度: ≤5 %VO
    - 输出纹波及噪音: ≤150 mVp-p
    - 24V/830mA
    - 空载额定输出电压: 24.0±0.1 Vdc
    - 满载额定输出电压: 24.0±0.2 Vdc
    - 额定输出电流: 830 mA
    - 开关机过冲幅度: ≤5 %VO
    - 输出纹波及噪音: ≤220 mVp-p
    环境条件
    - 工作环境温度: -25—+60 ℃
    - 储存温度: -40—+80 ℃
    - 相对湿度: 5—95 %
    - 散热方式: 自然冷却
    - 大气压力: 80—106 Kpa
    - 海拔高度: ≤2000 m
    - 振动: 满足二级公路运输要求
    典型应用电路
    - 输入部分:
    - F1/保险丝: 模块异常时,保护电路免于受到伤害
    - MOV1/压敏电阻: 在累积浪涌时保护模块不受损坏
    - C1/安规电容: 滤波,安全防护(EMC认证)
    - 输出部分:
    - C2/滤波电容: 滤波,调整输出的纹波电压

    产品特点和优势


    1. 超薄型、小型设计:业内最小体积,便于安装和集成。
    2. 全球通用输入电压:适用于不同地区电网。
    3. 低功耗、绿色环保:空载损耗<0.1W,符合环保标准。
    4. 高效率、高可靠性:功率密度大,MTBF≥100,000 h,连续工作时间超过100,000小时。
    5. 高安全隔离:输入输出隔离耐压3000Vac。
    6. 防水防尘设计:满足IP65标准,适合恶劣环境使用。
    7. 高性价比:无需外接电路即可工作,经济实惠。

    应用案例和使用建议


    应用案例
    - 智能家居系统:提供稳定的5V、9V、12V、15V和24V输出电压。
    - 自动化控制:适用于各种工业控制设备,确保稳定可靠的电力供应。
    使用建议
    - 为了确保最佳性能,建议使用指定的推荐电路设计,并严格按照产品手册中的步骤操作。
    - 在安装过程中,注意散热问题,避免因过热导致的性能下降。
    - 对于特定应用,可以考虑增加外部滤波电容来进一步降低输出纹波。

    兼容性和支持


    - 本产品与各类电子产品兼容,无需特殊配置。
    - 深圳市海凌科电子有限公司提供1年的质量保证期,并支持产品相关的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,并确保负载稳定。 |
    | 系统过热 | 确认散热措施是否到位,增加散热片或改善通风环境。 |
    | 产品不能正常工作 | 检查连接线是否正确安装,保险丝是否完好。 |

    总结和推荐


    综上所述,20W超小型系列模块电源以其高效率、高可靠性和小体积的特点,成为各类电子设备的理想选择。尤其适合智能家居、自动化控制等领域。我们强烈推荐该系列产品,尤其是在需要高效、稳定电源解决方案的应用场景中。

HLK-20M24参数

参数
散热方式 自然空冷
类型 -
最大容性负载 -
输出电压组数 1
特性 AC-DC隔离电源模块降压稳压输出
输出方式 DC
转换效率 80%
输出总功率 20W
输出电流最大值 830mA
输入电压最大值 265Vac
开关频率 -
输入电压最小值 90Vac
输出电压 24V
长*宽*高 56mm*32mm*22.5mm

HLK-20M24厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-20M24数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 AC-DC模块 HI-LINK/深圳海凌科电子 HLK-20M24 HLK-20M24数据手册

HLK-20M24封装设计

查看详情并下载
Symbol
Footprint
3D Model
