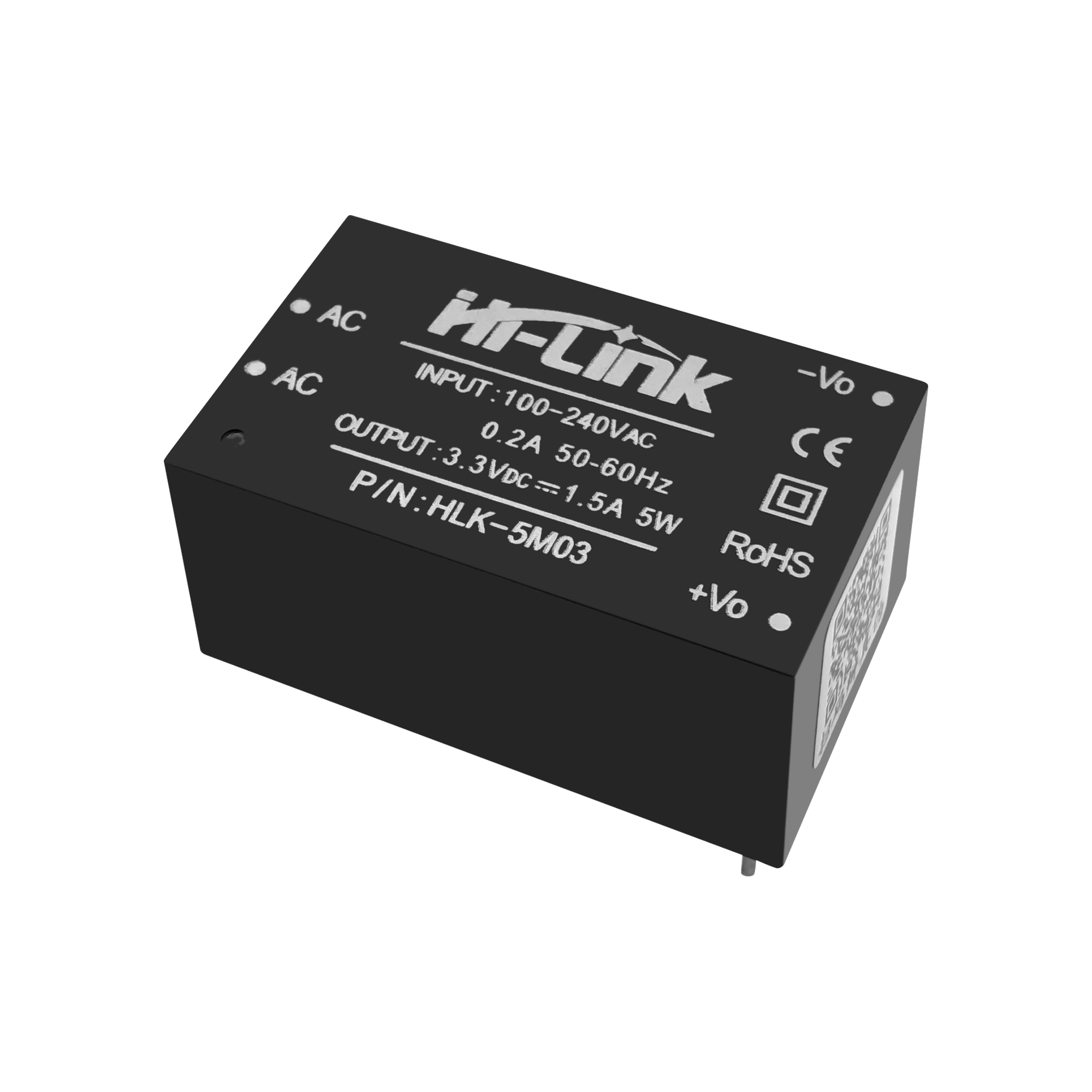

HLK-5M03

产品分类: AC-DC模块
产品描述: 220V转3.3V5W稳压隔离电源模块5M03 AC-DC交流转直流降压电源模块
供应商型号: SG-HLK-5M03
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 AC-DC模块 HLK-5M03

HLK-5M03概述

    # 海凌科电子5W超小型系列模块电源技术手册

    产品简介


    海凌科电子推出的5W超小型系列模块电源,提供了一系列适用于智能家居、自动化控制、通讯设备、仪器仪表等领域的高效电源解决方案。该系列产品包括HLK-5M03至HLK-5M24多个型号,分别对应不同的输出电压(3.3V到24V)和输出电流(1500mA到208mA),具有超薄、超小体积,高效率,高可靠性等特点。

    技术参数


    输入特性
    - 额定输入电压:100-240Vac
    - 输入电压范围:85-265Vac 或 120-350Vdc
    - 最大输入电流:≤0.2A
    - 输入浪涌电流:≤10A
    - 输入缓启动:≤50ms
    - 长期可靠性:MTBF≥100,000小时
    输出特性
    | 型号 | 输出电压 (V) | 输出电流 (mA) |
    |
    | HLK-5M03 | 3.3 | 1500 |
    | HLK-5M05 | 5 | 1000 |
    | HLK-5M09 | 9 | 560 |
    | HLK-5M12 | 12 | 420 |
    | HLK-5M15 | 15 | 333 |
    | HLK-5M24 | 24 | 208 |
    环境条件
    - 工作环境温度:-25°C 到 +60°C
    - 储存温度:-40°C 到 +80°C
    - 相对湿度:5% 到 95%
    - 散热方式:自然冷却
    - 振动:10~500Hz, 2G/10min/1cycle, 60min.each along X,Y,Z axes

    产品特点和优势


    特点
    - 超薄超小:业内最小体积,适合空间受限的应用场景。
    - 全球通用:输入电压范围广,适用于不同地区的电网。
    - 高效率:空载损耗低,长期可靠性高。
    - 高安全性:输入输出隔离耐压达到3000Vac,具备多种保护措施。
    - 环保设计:采用环保防水导热胶灌封,满足IP65标准。
    - 高性价比:经济实惠,一年质量保证。
    优势
    - 可靠性:100%满载老化和测试,长寿命设计。
    - 认证齐全:满足UL、CE要求,电磁兼容性和安规测试达标。
    - 便捷性:无需外接电路即可工作。

    应用案例和使用建议


    应用场景
    - 智能家居:为各种传感器、控制器提供稳定电源。
    - 自动化控制:适用于PLC控制系统,提供稳定的电力供应。
    - 通信设备:为网络设备、路由器等提供可靠的电源保障。
    - 仪器仪表:确保测量设备的准确性和稳定性。
    使用建议
    - 保护电路:根据手册推荐,接入保险丝和压敏电阻,提高系统的安全性和可靠性。
    - 散热管理:自然冷却设计,在高温环境下建议增加外部散热措施。
    - 负载调整:确保输出负载不超过最大额定值,避免长时间过载运行。

    兼容性和支持


    - 兼容性:该模块电源具有全球通用输入电压范围,易于集成到不同国家和地区的设备中。
    - 厂商支持:提供1年的质量保证期,详细的设计文档和使用指南可帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在额定范围内,确保负载连接正确,同时检查是否有足够的散热措施。
    2. 问题:模块过热
    - 解决方案:增加外部散热装置,如风扇或散热片,保持良好的通风环境。
    3. 问题:输出电流不足
    - 解决方案:确认所选型号的输出电流是否满足需求,检查负载是否超出了额定值。

    总结和推荐


    优点

    总结


    - 小巧灵活:体积小,适用于空间受限的应用。
    - 高效可靠:高效率,低损耗,满足多种工业应用需求。
    - 安全设计:多重保护机制,保障系统安全运行。
    - 认证齐全:满足UL、CE等国际标准,确保合规使用。
    推荐使用
    海凌科电子的5W超小型系列模块电源是一款高性价比、高效可靠的电源解决方案,适用于多种工业应用场景。无论是从性能还是价格考虑,都非常值得推荐。如果您正在寻找一个高效稳定的电源模块,海凌科电子的产品无疑是您的理想选择。

HLK-5M03参数

参数
输出电压 3.3V
输入电压最大值 265Vac
输出电压组数 1
输出电流最大值 1.5A
输出方式 DC
输出总功率 5W
散热方式 自然空冷
类型 -
特性 AC-DC隔离电源降压稳压
最大容性负载 -
转换效率 70%
开关频率 -
输入电压最小值 85Vac
长*宽*高 39mm*23.5mm*18mm

HLK-5M03厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-5M03数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 AC-DC模块 HI-LINK/深圳海凌科电子 HLK-5M03 HLK-5M03数据手册
