首页  >  产品百科  >  FSU20-M20-C-S

FSU20-M20-C-S

产品分类: 其他线缆
厂牌: FLEXICON
产品描述: Flexicon 直向、旋转导管配件, FSU系列, M20螺纹, 镀镍黄铜制
供应商型号: 8726016
供应商: 海外现货
标准整包数: 10
FLEXICON 其他线缆 FSU20-M20-C-S

FSU20-M20-C-S概述

    电子元器件产品技术手册:DS580/0812

    产品简介

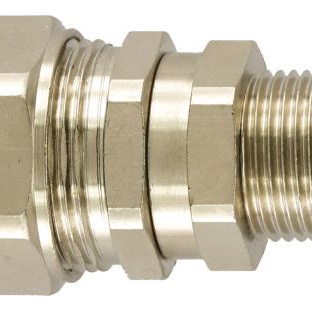

    DS580/0812 是一款直通型、外螺纹旋转接头,采用镀镍黄铜材料制成,适用于 FSU、FNU、LFHU 和 FPU 管道系统。这款压缩接头适用于金属导管系统,提供卓越的机械性能和可靠的电气连接,特别适合于工业自动化、建筑安装和基础设施等领域。

    技术参数


    - 材料:镀镍黄铜
    - 颜色:自色
    - 防火性能:低燃风险,无卤素、硫和磷
    - 防护等级:IP65
    - 温度范围:-50°C 到 +135°C
    - 接口尺寸:多种规格(详见表格)
    - 认证标准:符合 EN 61386 和 EN 61373 Cat 2
    | 规格 | 螺纹尺寸 (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
    |
    | 12 | M16 x 1.5 | 10.0 | 29.0 | 22.0 | 8.6 | 20.0 | 20.0
    | 16 | M16 x 1.5 | 10.0 | 30.9 | 26.0 | 11.5 | 24.0 | 24.0
    | 16 | M20 x 1.5 | 10.0 | 31.0 | 26.0 | 11.5 | 24.0 | 24.0
    | 20 | M20 x 1.5 | 10.0 | 31.8 | 29.0 | 15.3 | 26.0 | 26.0
    | 25 | M25 x 1.5 | 12.0 | 38.7 | 35.0 | 19.1 | 29.0 | 33.0
    | 32 | M32 x 1.5 | 13.0 | 43.9 | 42.0 | 26.0 | 38.0 | 40.0

    产品特点和优势


    - 高强度:高拉伸强度,保证在恶劣环境下的可靠使用。
    - 耐油性和抗腐蚀性:适用于多种环境,减少维护成本。
    - 灵活安装:即使在拧紧后,外部螺纹仍可自由旋转,方便在已装电缆的情况下进行安装。
    - 广泛的适用性:适用于多种工业环境,包括机械设备、国防、铁路和船舶行业。

    应用案例和使用建议


    DS580/0812 常用于工厂自动化、工业控制面板和电缆桥架等场景。建议在安装时使用适当的扭矩扳手,以确保连接牢固。对于复杂的应用场景,如高振动环境,可以考虑额外增加防松装置,以提高系统的稳定性。

    兼容性和支持


    DS580/0812 适用于各种标准的 FSU、FNU、LFHU 和 FPU 导管系统。制造商 Flexicon 提供全面的技术支持和售后服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:安装过程中无法正确拧紧。
    - 解决方案:确保使用正确的扭矩值,并检查螺纹是否有损坏。
    2. 问题:在振动环境下松动。
    - 解决方案:增加防松装置,如弹簧垫圈或防松螺母。
    3. 问题:接头出现泄漏。
    - 解决方案:检查密封圈是否完好无损,并重新安装。

    总结和推荐


    DS580/0812 是一款设计精良、性能优异的导管连接器,具备高强度、耐腐蚀和高灵活性的特点。适用于多种工业环境,且在安装和维护方面提供了良好的用户体验。我们强烈推荐此产品给需要高质量导管连接解决方案的用户。
    Flexicon Ltd.
    罗马路,科尔希尔
    伯明翰,B46 1HG, 英国
    电话:+44 (0)1675 466900
    网站:[www.flexicon.uk.com](http://www.flexicon.uk.com)
    版权 © 2023 Flexicon Ltd. All Rights Reserved.

FSU20-M20-C-S厂商介绍

FLEXICON公司是一家全球领先的物料处理系统制造商,专注于为各种工业领域提供定制化的物料处理解决方案。公司主营产品包括:

1. 散装物料输送系统:用于粉末、颗粒和液体的输送,广泛应用于化工、制药、食品等行业。

2. 粉尘收集和控制设备:提供粉尘收集系统,帮助企业减少环境污染,提高工作环境质量。

3. 散装物料装卸系统:包括散装物料的装载和卸载设备,适用于港口、矿山等大宗物料的装卸作业。

4. 自动化和控制技术:提供先进的自动化控制系统,以提高生产效率和减少人工操作。

FLEXICON的优势在于:

- 定制化解决方案:根据客户的具体需求,提供量身定制的物料处理系统。
- 技术创新:不断研发新技术,以提高系统效率和安全性。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户能够获得及时的帮助。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。

FLEXICON以其专业的技术、高质量的产品和服务在全球物料处理领域享有盛誉。

FSU20-M20-C-S数据手册

厂牌 PDF简要描述 下载
FLEXICON 其他线缆 FLEXICON FSU20-M20-C-S FSU20-M20-C-S数据手册

FSU20-M20-C-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 84.1432
150+ ¥ 79.9359
库存: 58
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 841.43
直接购买
加入购物车
