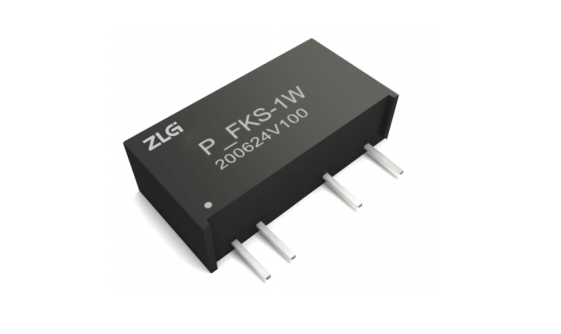

P0505FKS–1W

产品分类: DC-DC模块
产品描述: 1800μF 270KHz 自然空冷 83% 200mA 5V(DC) 5.5V 4.5V SIP 19.6mm*6mm*10.1mm
供应商型号: SG-P0505FKS–1W
供应商: 期货订购
标准整包数: 1
ZLG/广州致远电子 DC-DC模块 P0505FKS–1W

P0505FKS–1W概述

    广州致远电子PFKS-1W系列产品技术手册

    一、产品简介


    广州致远电子的PFKS-1W系列是专为各类电子设备设计的定压输入隔离非稳压单输出电源模块。该系列产品主要用于通信总线隔离、数字与模拟信号隔离、IO信号供电隔离等领域,广泛应用于DCS系统、仪器仪表等设备中。这些模块通过高效的转换和卓越的电气特性,为用户提供稳定可靠的电源解决方案。

    二、技术参数


    1. 输入特性
    - 输入标称电压:5V (4.5-5.5V)
    - 输入冲击电压:-0.7 ~ 9 VDC (1秒内)
    - 空载/满载输入电流:5V输出 7/240 mA;24V输出 24/235 mA
    - 输入滤波器:电容滤波
    - 热插拔:不支持
    2. 输出特性
    - 输出电压:5V、24V
    - 满载效率:5V输出83/85%;24V输出82/85%
    - 最大容性负载:5V输出1800 μF;24V输出33 μF
    - 线性调整率:±1.2% ~ ±1.5%
    - 负载调整率:5V输出10% ~ 15%;24V输出7% ~ 15%
    - 输出纹波噪声:20MHz带宽 50 ~ 100 mVp-p
    - 输出短路保护:可持续、自恢复
    3. 其他特性
    - 隔离电压:输入-输出4000VDC(1分钟)
    - 绝缘电阻:输入-输出1 GΩ(500VDC)
    - 开关频率:270 ~ 400 kHz(输入标称电压,100%负载)
    - 平均无故障时间:3500 k hours(MIL-HDBK-217F@25℃)
    4. 环境特性
    - 工作温度:-40℃ ~ +105℃
    - 存储温度:-55℃ ~ +125℃
    - 外壳温升:Ta=25℃,15 ~ 45℃
    - 存储湿度:0 ~ 95%(无凝结)
    5. 电磁兼容特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS A/CLASS B
    - 静电放电:IEC/EN61000-4-2 Contact±4kV / Air±8kV Perf.Criteria B

    三、产品特点和优势


    1. 高效率:最高可达85%,显著提高能源利用效率。
    2. 隔离电压高:达到4000VDC,提供强大的电气隔离。
    3. 外壳符合UL94 V-0标准:具备优秀的防火性能。
    4. 无需外加散热器:简化设计,节省空间。
    5. 可持续短路:具备自我恢复能力,提高可靠性。
    6. 封装兼容性好:PIN对PIN兼容国际国内同类产品,易于集成。

    四、应用案例和使用建议


    1. 通信总线隔离:可将不同通信总线进行有效的电气隔离,提高通信系统的稳定性。
    2. 数字、模拟信号隔离:用于隔离敏感信号,避免信号干扰。
    3. IO信号供电隔离:确保IO信号的稳定传输,提高系统整体可靠性。
    使用建议:
    - 在使用过程中,确保输出负载在额定负载的10%到100%之间,以保证最佳性能。
    - 如需外接滤波电容,建议选择ESR小于1Ω的陶瓷或电解电容,而不宜选用钽电容。
    - 建议在启动电路中加入合适的滤波电路,以减少启动问题。

    五、兼容性和支持


    PFKS-1W系列电源模块具有良好的封装兼容性,可与市场上常见的电子元件和设备轻松集成。广州致远电子提供专业的技术支持和服务,帮助客户解决使用过程中遇到的各种问题。如有疑问,可通过电话400-888-4005或电子邮件power.sales@zlg.cn联系厂家。

    六、常见问题与解决方案


    1. 问题:产品无法正常启动
    - 解决方法:检查输入电压是否在标称范围内,并确保外接滤波电容符合要求。
    2. 问题:输出电压不稳定
    - 解决方法:确认负载电流在规定范围内,调整外接电容值以减小纹波。
    3. 问题:输出短路保护不起作用
    - 解决方法:检查是否有外部干扰导致短路保护失效,必要时可在外接输出端增加稳压器。

    七、总结和推荐


    PFKS-1W系列电源模块凭借其高效率、高隔离电压、优秀的环境适应性和全面的保护功能,为通信总线隔离、数字模拟信号隔离等领域提供了出色的解决方案。鉴于其广泛的应用范围和出色的性能,强烈推荐给寻求高性能、高可靠性的电源解决方案的工程师和技术人员。
    本文档由广州致远电子股份有限公司提供,详细的技术手册可访问其官方网站或直接联系公司获取最新版本。

P0505FKS–1W参数

参数
输出电压 5V(DC)
散热方式 自然空冷
输入电压最大值 5.5V
类型 -
最大容性负载 1800μF
特性 -
开关频率 270KHz
转换效率 83%
输出总功率 -
输出方式 -
输入电压最小值 4.5V
输出电流最大值 200mA
输出电压组数 -
长*宽*高 19.6mm*6mm*10.1mm
通用封装 SIP

P0505FKS–1W厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

P0505FKS–1W数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 DC-DC模块 ZLG/广州致远电子 P0505FKS–1W P0505FKS–1W数据手册

P0505FKS–1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.5
200+ ¥ 18
1000+ ¥ 16.95
库存: 1000
起订量: 10 增量: 286
交货地:
最小起订量为:10
合计: ¥ 195
