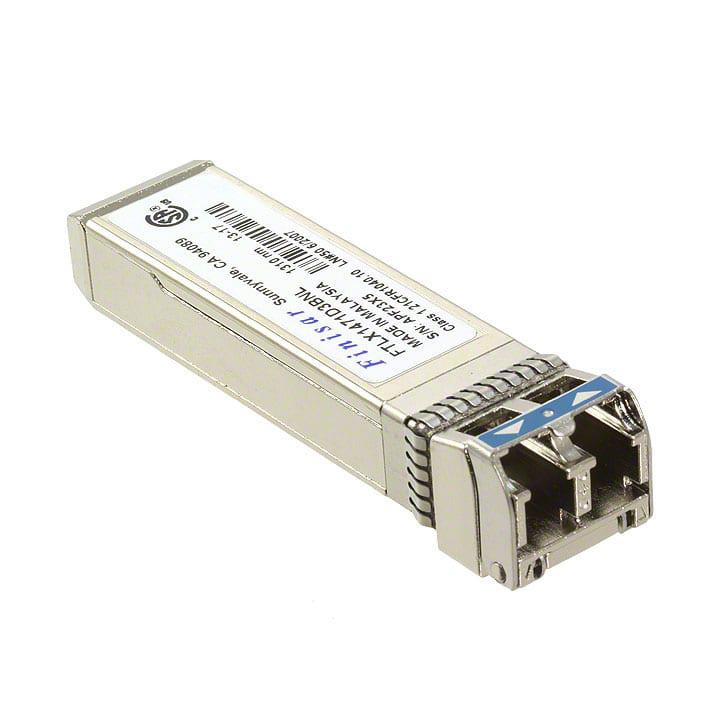

FTLX1471D3BNL

产品分类: 以太网芯片
厂牌: FINISAR
产品描述: 3.14V 10.5Gbps 通孔安装
供应商型号: SG-FTLX1471D3BNL
供应商: 期货订购
标准整包数: 20
FINISAR 以太网芯片 FTLX1471D3BNL

FTLX1471D3BNL概述

    10Gb/s Extended Temperature 10km Single Mode Datacom SFP+ Transceiver

    1. 产品简介


    产品类型: 本产品为10Gb/s单模光纤增强型小型可插拔(SFP+)收发器。适用于10千兆以太网和10G光纤通道网络。
    主要功能: 支持9.95至10.5Gb/s的比特率,具备热插拔能力,可在-5°C到85°C的宽温范围内稳定运行。内置数字诊断功能,适用于高达10公里的传输距离。
    应用领域: 适用于10GBASE-LR/LW 10G以太网及1200-SM-LL-L 10G光纤通道。

    2. 技术参数


    - 支持的比特率: 9.95至10.5Gb/s
    - 最大功耗: <1W
    - 供电电压: 单一3.3V电源
    - 激光类型: 未冷却1310nm DFB激光器
    - 最大链路长度: 10公里
    - 接收器接口: 限幅电气接口
    - 连接器类型: 双工LC连接器
    - 温度范围: -5°C 至 85°C
    - 电气特性:
    - 供给电压: 3.14至3.46V
    - 供给电流: 200至285mA
    - 传输输入差分阻抗: 100Ω
    - 接收输出摆幅: 300至850mV
    - 输出上升时间和下降时间: 28ps

    3. 产品特点和优势


    - 热插拔功能: 允许在系统运行时进行插入和移除,提升了系统的灵活性和可靠性。
    - 扩展温度范围: 在极端条件下也能正常工作,适用于多种恶劣环境。
    - 高集成度和低功耗: 高效的设计减少了功耗,同时保证了高性能。
    - 数字诊断功能: 内置数字诊断模块,可以实时监控收发器的工作状态,及时发现并解决问题。

    4. 应用案例和使用建议


    应用案例: 这款收发器适用于数据中心内部的高速数据传输,如云计算中心、电信运营商的核心网络等。它广泛用于构建大型数据中心的骨干网络,满足高速传输的需求。
    使用建议: 在设计系统时,确保正确配置激光器驱动器IC的参数,以便与限幅接收器SFP+模块配合良好。根据应用需求选择合适的连接器,并按照制造商推荐的布局指南来设计电路板和外壳,以实现最佳的性能和可靠性。

    5. 兼容性和支持


    - 兼容性: 该产品符合SFF-8431、SFF-8432、IEEE 802.3ae和10G光纤通道1200-SM-LL-L标准。
    - 支持服务: Finisar公司提供详尽的技术文档和支持服务。此外,用户可以联系销售团队获取更多信息和帮助。

    6. 常见问题与解决方案


    - 问题1: 激光器输出功率不足。
    - 解决方案: 检查供电电压是否稳定,检查是否有足够的散热措施。如果需要,更换新的激光器。

    - 问题2: 接收信号不稳定。
    - 解决方案: 检查连接器是否接触良好,确保光纤断面清洁。尝试调整光缆长度和激光器设置。
    - 问题3: 模块温度异常。
    - 解决方案: 检查模块周围环境温度是否过高,增加散热措施或调整使用环境。

    7. 总结和推荐


    综合评估: 10Gb/s Extended Temperature 10km Single Mode Datacom SFP+收发器具备高效能、低功耗、高可靠性等特点。适合于各种高要求的数据传输应用场景。特别适用于数据中心、电信基础设施等场合,能够显著提升系统性能。
    推荐: 强烈推荐使用这款产品。其独特的设计和广泛的应用范围使其成为市场上极具竞争力的产品之一。

FTLX1471D3BNL参数

参数
数据速率 10.5Gbps
收发器数量 -
最大工作供电电压 -
最小工作供电电压 3.14V
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装

FTLX1471D3BNL厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FTLX1471D3BNL数据手册

厂牌 PDF简要描述 下载
FINISAR 以太网芯片 FINISAR FTLX1471D3BNL FTLX1471D3BNL数据手册

FTLX1471D3BNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
