FTLX1370W3BTL

产品分类: 光纤收发器
厂牌: FINISAR
产品描述: 1.31μm 3.3V 9.83Gbps LC Duplex 通孔安装
供应商型号: N-FTLX1370W3BTL
供应商: 云汉优选
标准整包数: 1

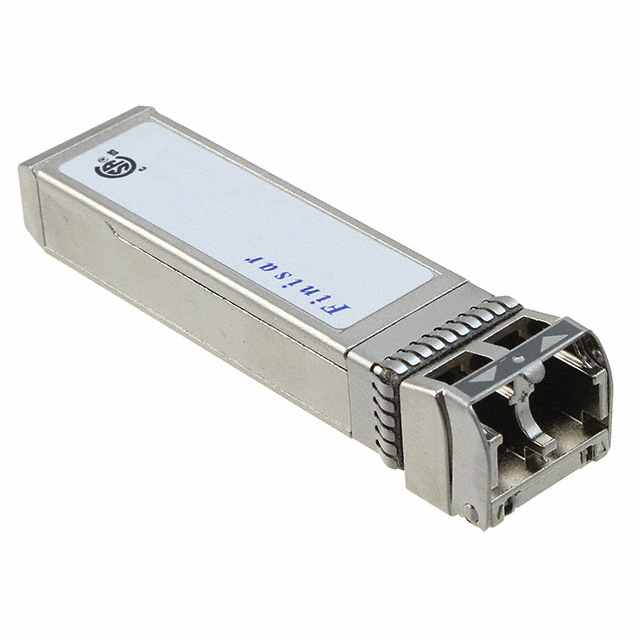

FINISAR 光纤收发器 FTLX1370W3BTL

FTLX1370W3BTL概述

    9.8304 Gigabit RoHS Compliant Long-Wavelength SFP+ Transceiver

    产品简介


    Finisar公司的FTLX1370W3BTL是一款高速、RoHS(有害物质限制)合规的长波长SFP+光收发器模块。该模块支持高达9.8304 Gb/s的数据传输速率,适用于无线基站链接。其独特的设计使其能够通过热插拔接口快速安装,并提供了丰富的数字诊断功能,确保系统运行的稳定性和可靠性。FTLX1370W3BTL广泛应用于多种通信标准,如CPRI、LTE和OBSAI,是构建现代无线网络的理想选择。

    技术参数


    - 数据传输速率: 高达9.8304 Gb/s
    - 传输距离: 在9.8304 Gb/s速率下可达1.4公里
    - 供电方式: 单一3.3V电源
    - 最大功耗: 1瓦特
    - 工作温度范围: -40°C 至 85°C
    - 封装形式: SFP+,金属外壳,具有较低的电磁干扰
    - 电气特性:
    - 供电电压范围: 3.14V 至 3.46V
    - 供应电流: 最大430mA
    - 发射端输入差分阻抗: 100Ω
    - 接收端输出差分摆幅: 300mV至850mV
    - 损耗报警电压: 逻辑0表示正常操作;逻辑1表示信号丢失

    产品特点和优势


    1. 高数据传输率: 支持高达9.8304 Gb/s的传输速率,适合未来通信需求。
    2. 远距离传输: 可实现长达1.4公里的数据传输,适用于大型无线基站。
    3. 数字诊断功能: 内置数字诊断功能,实时监控设备运行参数如温度、激光偏置电流、发射功率等,保障设备健康状态。
    4. 环保设计: RoHS合规和无铅,符合欧洲环保标准。
    5. 宽工作温度范围: -40°C至85°C的工业级温度范围,适应恶劣环境。

    应用案例和使用建议


    - 应用场景: 无线基站链接,尤其是采用CPRI、OBSAI、LTE标准的无线基站。
    - 使用建议:
    - 在使用前应确认主机板支持双线串行接口协议(SDA/SCL),以便进行数字诊断。
    - 根据手册建议,在主机板上正确设置拉升电阻以避免通信错误。
    - 在安装时注意SFP+模块的正反方向,避免误接。

    兼容性和支持


    - 兼容性: 与多种通信标准兼容,包括CPRI、OBSAI、LTE等。
    - 支持: Finisar公司提供详尽的技术文档和应用说明,帮助用户更好地理解和使用该模块。此外,还有专门的评估板FDB-1027可供使用,以简化调试过程。

    常见问题与解决方案


    - Q: 激光输出故障如何处理?
    - A: 检查TXDISABLE引脚是否处于正常状态(低于0.8V),若不正常请调整设置。

    - Q: 如何确认模块状态良好?
    - A: 利用主机板上的双线串行接口读取数字诊断信息,确认各项参数均在安全范围内。

    总结和推荐


    Finisar的FTLX1370W3BTL SFP+光收发器凭借其卓越的性能、广泛的适用范围以及详细的文档支持,成为无线基站建设中的优秀选择。对于需要高性能、可靠性的项目,强烈推荐使用该模块。

FTLX1370W3BTL参数

参数
光纤类型 -
波长 1.31μm
连接类型 LC Duplex
最大传输距离 -
最大工作供电电压 3.3V
最小工作供电电压 -
数据传输速率 9.83Gbps
安装方式 通孔安装
零件状态 停产
包装方式 散装

FTLX1370W3BTL厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FTLX1370W3BTL数据手册

厂牌 PDF简要描述 下载
FINISAR 光纤收发器 FINISAR FTLX1370W3BTL FTLX1370W3BTL数据手册

FTLX1370W3BTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 66.2818 ¥ 563.3953
5+ $ 61.9236 ¥ 526.3506
20+ $ 58.9662 ¥ 501.2127
45+ $ 56.7018 ¥ 481.9653
库存: 46
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1126.79
