FDB-1032-SFP+

厂牌: FINISAR
产品描述: Evaluation Board For Pluggable
供应商型号: SG-FDB-1032-SFP+
供应商: 期货订购
标准整包数: 1
FINISAR 评估、开发板开发工具 FDB-1032-SFP+

FDB-1032-SFP+概述


    产品简介

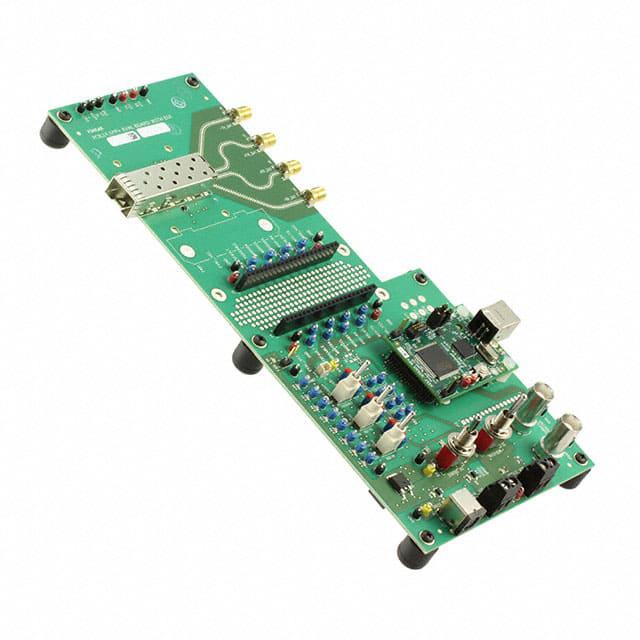

    Finisar的FDB-1032-SFP+评估板是一款专为测试和评估所有SFP、SFP+和SFP28收发器以及SFPwire®主动光缆而设计的产品。它不仅仅是一个模块合规性评估板,而且与符合MSA标准的SFP、SFP+和SFP28收发器兼容。这款评估板可以提供全面的技术参数和详细的电气特性和工作环境条件,使其成为工程师和技术专家的重要工具。

    技术参数


    FDB-1032-SFP+评估板提供了多种电源选项:
    - 实验室级电源供电:在"EvalVcc"(J12)处提供3.3VDC电压,最大电流为1.2A。设置S7为“5V REG”,S8为“COMBINED”。这将使用一个电源供电评估板和SFP,但需要注意由于保护反向电压的二极管可能导致SFP电压降。
    - 8-20VDC电源供电:例如笔记本电脑电源适配器,在J7处提供8-20VDC电压。设置S7为“5V REG”,S8为“COMBINED”。这是推荐配置,因为评估板具有反向电压保护和短路保护,且不会在SFP连接器上产生电压降。
    - 单独的模块电源供电:在"ModuleVcc"(J14)处提供3.3VDC电压,最大电流为1.2A。设置S7为“5V USB”,S8为“SEPARATE”。这将使用电源供电SFP,而评估板则由USB供电。
    - USB供电:适用于功率不超过1W的SFP/SFP+/SFP28应用。设置S7为“5V USB”,S8为“COMBINED”。这将使用USB电压为评估板和SFP供电。
    高频率线路设计保证了每对差分信号之间的时间偏差小于1ps。标准SMA连接器用于高频率差分信号,为女性接口。

    产品特点和优势


    FDB-1032-SFP+评估板具有以下独特功能和优势:
    - 多功能性:支持SFP、SFP+和SFP28收发器及SFPwire®主动光缆。
    - 易用性:通过实验室级电源、8-20VDC电源或USB供电,满足不同场景需求。
    - 全面监控:带有LED指示灯和测试点,方便监控各种状态和参数。
    - 自动化控制模式:支持GUI操作,提供数字诊断监测、告警和警告控制。

    应用案例和使用建议


    评估板广泛应用于以下几个方面:
    - SFP/SFP+/SFP28模块测试:评估板可作为测试平台,方便工程师进行相关模块的测试和验证。
    - SFPwire®主动光缆测试:支持SFPwire®主动光缆的测试,确保产品质量。
    - 高可靠性测试:利用反向电压保护和短路保护机制,提高测试可靠性。
    使用建议:
    - 正确选择电源配置:根据具体应用选择合适的电源输入方式,确保稳定运行。
    - 详细监控参数:利用LED指示灯和测试点及时了解设备状态,确保正常工作。

    兼容性和支持


    FDB-1032-SFP+评估板与其他电子元器件或设备的兼容性良好。它与符合MSA标准的SFP、SFP+和SFP28收发器兼容。Finisar公司提供了相应的软件驱动和支持服务,可以通过联系当地代表获取详情。用户需安装Windows XP或7操作系统上的USB端口驱动和GUI软件。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 电源不稳定导致SFP模块异常:确保电源稳定,检查跳线设置和电源输入方式。
    - 无法通过GUI控制设备:确保USB连接正常,安装正确的驱动程序和GUI软件。
    - LED指示灯异常:检查各连接线是否正确连接,确认模块安装无误。

    总结和推荐


    FDB-1032-SFP+评估板是一款功能强大、易用性强的电子元器件测试工具,特别适合SFP、SFP+和SFP28模块以及SFPwire®主动光缆的测试和验证。其多样的电源选项、全面的监控系统和易于使用的GUI软件使其在市场上具备显著的竞争力。推荐电子工程领域的技术人员使用此评估板进行相关模块的测试和验证。

FDB-1032-SFP+参数

参数
零件状态 在售
包装方式 散装

FDB-1032-SFP+厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FDB-1032-SFP+数据手册

厂牌 PDF简要描述 下载
FINISAR 评估、开发板开发工具 FINISAR FDB-1032-SFP+ FDB-1032-SFP+数据手册
