FTLF1421P1BTL

产品分类: 以太网芯片
厂牌: FINISAR
产品描述: 3V 2.67Gbps 通孔安装
供应商型号: CSJ-ST50565900
供应商: 海外现货
标准整包数: 1

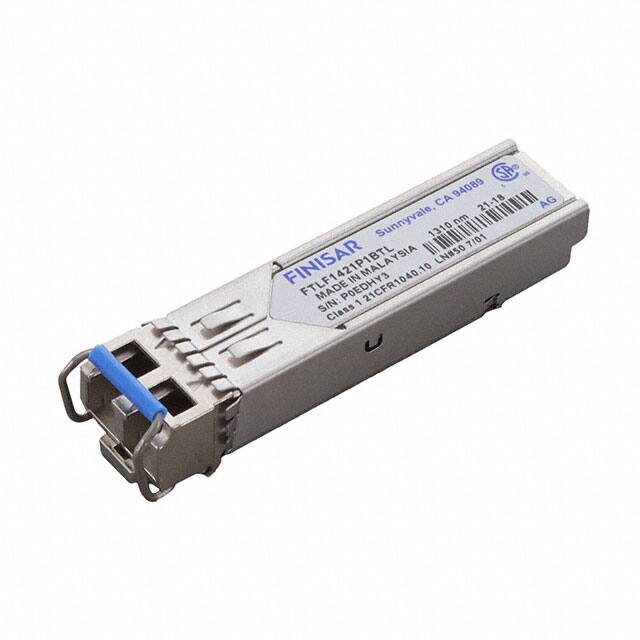

FINISAR 以太网芯片 FTLF1421P1BTL

FTLF1421P1BTL概述

    高质量文章:Finisar FTLF1421P1xTL SFP 光模块技术手册解析

    一、产品简介


    Finisar FTLF1421P1xTL 是一款符合小型可插拔(SFP)多源协议(MSA)标准的光模块,适用于多种高速通信网络应用。它支持双向数据传输速率高达 2.67 Gb/s,提供工业级的工作温度范围(-40°C 至 85°C),并具有嵌入式数字诊断功能。这款光模块采用无冷却分布式反馈激光器(DFB),波长为 1310nm,能够满足 SONET/SDH 和 Gigabit Ethernet 等广泛应用的需求。其标准化设计使其与各种光通信设备兼容,是光纤通信领域的高性能选择。

    二、技术参数


    以下是 FTLF1421P1xTL 的核心技术参数:
    | 参数类型 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 参考 |
    ||
    | 供电电压 | Vcc | 3.00 | 3.60 | 4.5 | V
    | 接收灵敏度 | RSENS1 | -18 | N/A | -23 | dBm
    | 传输输出功率 | POUT | -5 | 0 | N/A | dBm
    | 数据速率 | BR | 155 | 2667 | N/A | Mb/s
    | 光信号衰减 | LMAX1(9/125μm SMF)| 20 | N/A | N/A | km
    | 存储温度 | Tsto | -40 | 85 | N/A | °C
    | 工作温度 | Top | -40 | 85 | N/A | °C
    此外,该模块支持光纤通道协议(1x/2x Fibre Channel)、Gigabit Ethernet 和 SONET/SDH(OC-3 至 OC-48)等多种数据接口标准,满足工业级应用场景的严格要求。

    三、产品特点和优势


    1. 高可靠性:支持热插拔功能,能够在不影响系统运行的情况下更换模块。
    2. 低功耗:典型功耗小于 700mW,适合节能需求较高的环境。
    3. 增强诊断功能:通过嵌入式数字诊断功能,用户可以实时监控温度、电流、电源电压等关键参数,提高系统的可靠性和可维护性。
    4. 广泛的兼容性:支持多种数据协议,与主流网络设备兼容,降低了部署难度。
    5. 环保合规:符合 RoHS 指令,实现无铅化设计,绿色环保。

    四、应用案例和使用建议


    FTLF1421P1xTL 广泛应用于数据中心、企业网络和电信基础设施中,例如:
    - SONET/SDH:用于构建高效可靠的骨干网。
    - Gigabit Ethernet:支持局域网内的高速数据传输。
    - 光纤通道:为存储区域网络(SAN)提供高带宽支持。
    使用建议:
    1. 在部署前,确保模块所在环境的温度和湿度符合工业级标准。
    2. 使用双工 LC 连接器时,务必正确安装以避免连接不良。
    3. 若需扩展链路长度,可通过增加中继器来补偿信号衰减。

    五、兼容性和支持


    FTLF1421P1xTL 支持 SFP MSA 标准,与大多数符合该标准的设备兼容。Finisar 提供全面的技术支持和售后服务,包括软件工具 ModDEMO 和硬件评估板 FDB-1018,帮助用户快速完成设备调试和故障排查。

    六、常见问题与解决方案


    1. 问题:模块启动后无法正常工作。
    解决办法:检查供电电压是否稳定,确保符合 3.0V 至 3.6V 的要求。

    2. 问题:接收灵敏度下降。
    解决办法:清洁光纤接头,或重新计算链路预算,确保符合设计要求。
    3. 问题:出现 Loss of Signal (LOS) 警报。
    解决办法:检查光纤链路是否中断或信号衰减过大,必要时更换光纤。

    七、总结和推荐


    FTLF1421P1xTL 是一款功能强大且适用广泛的光模块,具备高可靠性、低功耗和易用性等显著优点。无论是数据中心还是电信行业,它都能为用户提供卓越的性能和经济实惠的解决方案。因此,对于需要高性能、高可靠性的光通信系统而言,这款模块是一个理想的选择。
    推荐指数:★★★★★(5/5)

FTLF1421P1BTL参数

参数
最大工作供电电压 -
最小工作供电电压 3V
数据速率 2.67Gbps
收发器数量 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

FTLF1421P1BTL厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FTLF1421P1BTL数据手册

厂牌 PDF简要描述 下载
FINISAR 以太网芯片 FINISAR FTLF1421P1BTL FTLF1421P1BTL数据手册

FTLF1421P1BTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
