首页  >  产品百科  >  FTLF1319F1GTL

FTLF1319F1GTL

产品分类: 以太网芯片
厂牌: FINISAR
产品描述: 3V 3.6V 2.125Gbps 通孔安装
供应商型号: SG-FTLF1319F1GTL
供应商: 期货订购
标准整包数: 40

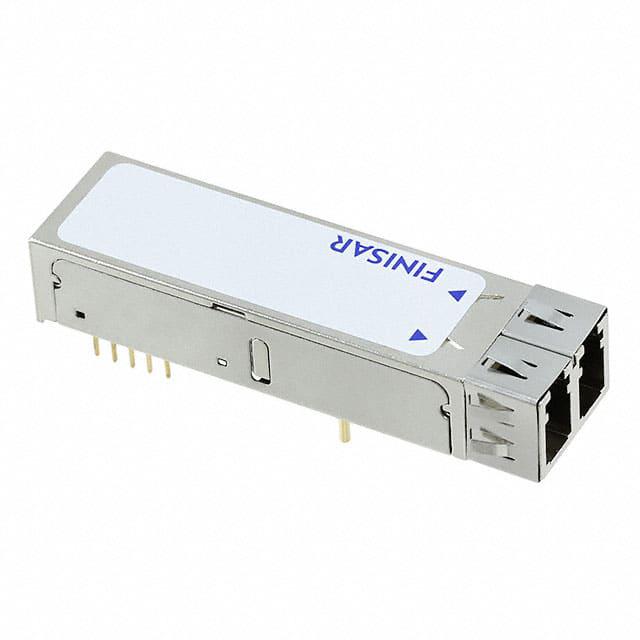

FINISAR 以太网芯片 FTLF1319F1GTL

FTLF1319F1GTL概述


    产品简介


    Finisar公司的FTLF1319F1xTL是一款2.125Gb/s双向数据链接的小型封装(SFF)收发器。它符合2x5针SFF标准包装的要求,并且符合多源协议(MSA)。此产品支持多种应用,包括1.25Gb/s的1000Base-LX以太网和双速率1.063/2.125Gb/s光纤通道。

    技术参数


    电气特性:
    - 最大数据率:2.125Gb/s
    - 工作电压范围:3.00V - 3.60V
    - 供电电流:最大300mA
    - 输入差分阻抗:100Ω
    - 接收端口信号检测逻辑:LVTTL
    - 发射禁用电压范围:Vcc – 1.3V 至 Vcc
    - 发射端口单端数据输出摆幅:300mV 至 800mV
    - 接收端口单端数据输出摆幅:300mV 至 800mV
    - 数据输出上升时间:100ps 至 175ps
    - 数据输出下降时间:100ps 至 175ps
    - 确定性抖动贡献(峰值到峰值):50ps
    - 总抖动贡献(峰值到峰值):120ps
    光特性:
    - 光输出功率:-9.5dBm 至 -3dBm
    - 光波长:1270nm 至 1355nm
    - 光谱宽度:3nm
    - 光调制幅度:174μW
    - 光开关时间:100ps 至 160ps
    - 接收灵敏度:-22dBm 至 -21dBm
    其他参数:
    - 最大支持链路长度:10公里(9/125μm SMF)
    - 最大工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 封装金属外壳,EMI降低

    产品特点和优势


    1. 高数据传输速率:能够达到最高2.125Gb/s的数据传输速率。
    2. 宽工作温度范围:能够在-40°C至85°C的温度范围内正常工作。
    3. 低功耗:工作功率低于700mW,适合节能应用。
    4. 低抖动:极低的抖动,确保数据传输的稳定性和准确性。
    5. 低电磁干扰(EMI):金属外壳设计减少电磁干扰。
    6. 高性能激光器:1310nm Fabry-Perot激光器,保证高传输质量。

    应用案例和使用建议


    应用场景:
    - 1000Base-LX以太网:可以用于需要高速网络连接的应用,例如数据中心和企业网络。
    - 光纤通道:可用于存储区域网络(SAN)和高性能计算(HPC)系统。
    使用建议:
    - 安装位置:确保安装时有足够的空间散热,避免温度过高影响性能。
    - 连接方式:使用LC双工连接器进行连接,确保连接稳定可靠。
    - 电源管理:注意供电电压在3.00V至3.60V之间,防止过压或欠压损坏设备。

    兼容性和支持


    兼容性:
    - 该产品与其他2x5针SFF标准的收发器兼容,适用于多种标准,如IEEE 802.3z和Fibre Channel FC-PH, PH2, PH3和FC-PI-2 10.0。
    支持:
    - Finisar公司提供详细的安装指南和技术支持,确保用户能够顺利安装和使用产品。
    - 用户可以通过电话、邮件或访问官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问题:接收端无信号检测
    - 解决方案:检查信号路径是否有误,或者重新配置信号检测参数。
    2. 问题:数据传输不稳定
    - 解决方案:确保电源电压在规定的范围内,同时检查线路连接是否良好。
    3. 问题:高功耗
    - 解决方案:确认供电电压设置正确,并考虑优化电路设计以减少不必要的功耗。

    总结和推荐


    综合评估:
    - FTLF1319F1xTL收发器具备高数据传输速率、低功耗和宽工作温度范围等优势,非常适合要求高性能和稳定性的应用场景。
    - 产品在安装和使用过程中需要遵循正确的操作步骤和注意事项,以确保最佳性能和可靠性。
    推荐意见:
    - 对于需要高速数据传输和稳定性的用户来说,这款产品是一个非常值得推荐的选择。

FTLF1319F1GTL参数

参数
收发器数量 -
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 2.125Gbps
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FTLF1319F1GTL厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FTLF1319F1GTL数据手册

厂牌 PDF简要描述 下载
FINISAR 以太网芯片 FINISAR FTLF1319F1GTL FTLF1319F1GTL数据手册

FTLF1319F1GTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 810
库存: 40
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 32400
直接购买
加入购物车
