首页  >  产品百科  >  66.82.9.024.0000

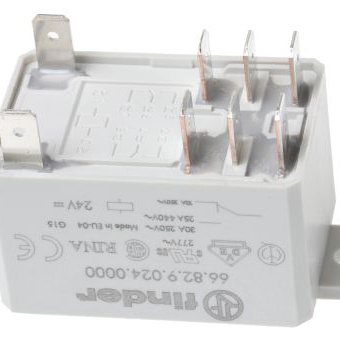

66.82.9.024.0000

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 66 Series系列, 24V 直流线圈电压, 切换电流30A, 双刀双掷
供应商型号: 66.82.9.024.000
供应商: TME
标准整包数: 1
FINDER 其他继电器 66.82.9.024.0000

66.82.9.024.0000概述


    产品简介


    FINDER 66系列继电器是专为工业应用设计的一款高性能功率继电器。这类继电器主要用于开关电路,控制各种高电流负载,如工业洗衣机、燃烧器、锅炉、工业炉和烤箱、空调、备用发电机、工业电机和发电机组、吊车和起重机。66系列功率继电器分为多种型号,适用于不同的安装需求和工作环境。

    技术参数


    - 电气规格:
    - 接触额定电流:30 A(常开)至 50 A(峰值)
    - 最大切换电压:250 V AC 至 440 V AC
    - 最大电阻负载:7500 VA(常开)至 2500 VA(常闭)
    - 额定负载(AC15型):1200 VA(230 V AC)
    - 单相电机额定值(230 V AC):1.5 kW(常开)
    - 直流1类断开能力:25 A(30 V DC)、0.7 A(110 V DC)、0.3 A(220 V DC)
    - 机械规格:
    - 绝缘距离:8 mm
    - 绝缘材料:强化绝缘,符合EN 60335-1标准
    - 环境温度范围:-40°C 至 +70°C
    - 寿命:机械寿命 10^6 次循环,电寿命 100^3 次循环
    - 电磁规格:
    - 额定电压:6 V 至 240 V AC 或 6 V 至 125 V DC
    - 功率消耗:AC 3.6 VA(50 Hz),DC 1.7 W
    - 操作范围:AC 0.8…1.1 UN,DC 0.8…1.1 UN
    - 保持电压:AC/DC 0.8 UN,释放电压:AC/DC 0.2 UN

    产品特点和优势


    - 双极切换(DPDT):确保可靠和稳定的电力传输。
    - 防爆认证:提供ATEX认证(Ex nC)选项,适用于易燃易爆环境。
    - 环保材料:可选镉自由版本,满足环境保护要求。
    - 多功能接口:提供PCB连接和端子连接选项,方便安装和接线。
    - 增强绝缘:接触与线圈之间采用强化绝缘,提高安全性。
    - 宽工作范围:适用于广泛的电压和电流条件,确保高度可靠性。

    应用案例和使用建议


    - 工业洗衣机:用于控制大型洗衣机的电源开关,确保安全高效运行。
    - 锅炉和燃烧器:控制锅炉系统中的加热和冷却循环,保证设备的稳定运行。
    - 发电机组:作为备用发电机的控制系统,确保紧急情况下的电力供应。
    - 推荐使用建议:
    - 在安装过程中确保电路符合制造商的要求,避免电气故障。
    - 定期检查和维护继电器,确保其正常运行。
    - 对于涉及高电压和电流的应用,务必遵循操作手册中的指导,确保使用安全。

    兼容性和支持


    - 兼容性:本产品支持与多种电子元器件和设备的兼容,具体型号请参考制造商提供的兼容性指南。
    - 支持和服务:FINDER提供全方位的技术支持和服务,包括安装指导、维修服务和产品培训。

    常见问题与解决方案


    - 问题1:继电器频繁跳闸
    - 解决方案:检查负载电流是否超过继电器的额定值,调整负载或更换更高额定值的继电器。

    - 问题2:继电器操作时产生噪声
    - 解决方案:检查安装是否稳固,必要时进行紧固或重新安装。

    - 问题3:继电器出现异常发热
    - 解决方案:检查散热片是否清洁,必要时进行清洁或增加外部冷却装置。

    总结和推荐


    FINDER 66系列继电器凭借其强大的性能和多样化的应用特点,在工业自动化领域具有较高的市场竞争力。其出色的性能和可靠性使其成为各种工业应用的理想选择。我们强烈推荐此系列产品给需要高可靠性和高电流处理能力的工业用户。

66.82.9.024.0000参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 68.5mm*33.5mm*40.8mm
通用封装 DIP
安装方式 底座安装
零件状态 在售
包装方式 散装

66.82.9.024.0000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

66.82.9.024.0000数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 66.82.9.024.0000 66.82.9.024.0000数据手册

66.82.9.024.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
