77.11.8.230.8250

产品分类: 固态继电器
厂牌: FINDER
产品描述: Finder 固态继电器, 77系列, DIN 导轨, 最大负载电流15 A, 最大负载电压305 V 交流
供应商型号: 2066-77.11.8.230.8250-ND
供应商: Digi-Key
标准整包数: 1

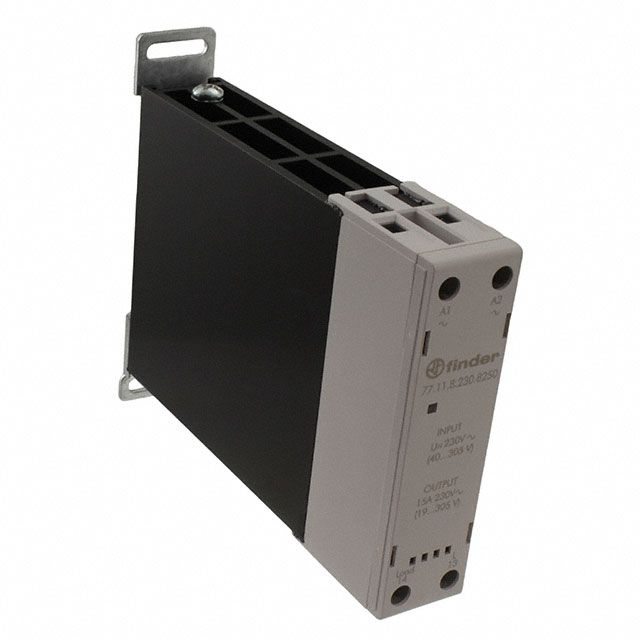

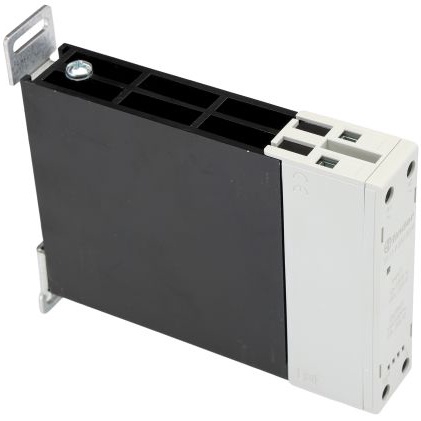

FINDER 固态继电器 77.11.8.230.8250

77.11.8.230.8250概述


    产品简介


    模块化固态继电器(SSR)
    模块化固态继电器(SSR)是FINDER公司生产的一系列高性能电子产品。这些继电器主要用于加热和冷却控制,适用于走廊照明、酒店、办公室、医院等场所,也广泛应用于包装机、标签机、干燥窑等领域。该系列产品的基本类型包括:5A、7A、15A、30A和50A的交流输出版本,以及24V和125V直流输出版本。

    技术参数


    - 输出配置: 单常开(SPST-NO)
    - 额定电流:
    - 5A/300A (10ms)
    - 7A/160A (10ms)
    - 15A/160A (10ms)
    - 30A/520A (10ms)
    - 50A/520A (10ms)
    - 额定电压:
    - 230V AC (50/60 Hz)
    - 400V AC (50/60 Hz)
    - 600V AC (50/60 Hz)
    - 24V DC
    - 125V DC
    - 开关电压范围:
    - 48...265V AC (50/60 Hz)
    - 16...32V DC
    - 43...140V DC
    - 90...280V AC (50/60 Hz)
    - 40...305V AC (50/60 Hz)
    - 绝缘耐压: 4kV到6kV (1.2/50 μs)
    - 最大漏电流:
    - 0.5mA (5A)
    - 3.5mA (5A)
    - 3mA (7A)
    - 6mA (7A)
    - 1mA (15A)
    - 1mA (30A)
    - 10mA (50A)
    - 最大导通电压降: 0.85V至1.55V (25°C)
    - 最小切换电流:
    - 100mA (230V)
    - 50mA (125V)
    - 100mA (250V)
    - 300mA (400V)
    - 250mA (230V)

    产品特点和优势


    1. 高耐久性: 产品经过了高达10百万次的操作循环测试,确保长期稳定运行。
    2. 低功耗: 设计精良,具有低控制功率,减少能耗。
    3. 安静操作: 无声开关设计,避免电磁干扰。
    4. 抗火花和回弹: 避免电弧放电,延长产品寿命。
    5. 高转换速度: 快速切换,适合高速应用场合。

    应用案例和使用建议


    1. LED灯和节能灯: 用于灯泡的启动电流限制(CFL),例如节能灯。
    2. 加热控制: 用于温度调节,适合工业加热应用。
    3. 电磁阀驱动: 可用于控制电机和电磁铁。
    4. 电机控制: 支持更精细的控制要求,特别是短时间响应的应用。

    兼容性和支持


    - 该产品支持各种工业标准电气输入输出接口,可以与多种控制器和其他电子设备无缝连接。
    - FINDER公司提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用这些继电器。

    常见问题与解决方案


    1. 漏电流问题: 如果发现漏电流较大,检查电源输入电压是否符合规范,确保接地良好。
    2. 过热问题: 确保散热器安装正确并能有效散热。如果仍存在问题,考虑更换更大散热能力的产品。
    3. 无法正常工作: 检查接线是否正确连接,确认电源电压在额定范围内。

    总结和推荐


    该系列产品凭借其高可靠性、出色的耐久性和精确的控制性能,在多个行业中表现出色。无论是建筑自动化还是工业控制系统,这些继电器都是值得信赖的选择。因此,强烈推荐在需要高效、可靠且低功耗的控制场合中使用这些产品。

77.11.8.230.8250参数

参数
输入电压 230V
控制电压 40V~305V(AC)
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC,过零
负载电压 19V~305V
长*宽*高 22.5mm*120.3mm*83.3mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
包装方式 散装

77.11.8.230.8250厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

77.11.8.230.8250数据手册

厂牌 PDF简要描述 下载
FINDER 固态继电器 FINDER 77.11.8.230.8250 77.11.8.230.8250数据手册

77.11.8.230.8250封装设计

查看详情并下载
Symbol
Footprint
3D Model
