34.81.7.024.8240

产品分类: 固态继电器
厂牌: FINDER
产品描述: Finder 固态继电器, 34系列, PCB安装, 最大负载电流2 A, 最大负载电压240V(交流)
供应商型号: 1329718
供应商: 海外现货
标准整包数: 1

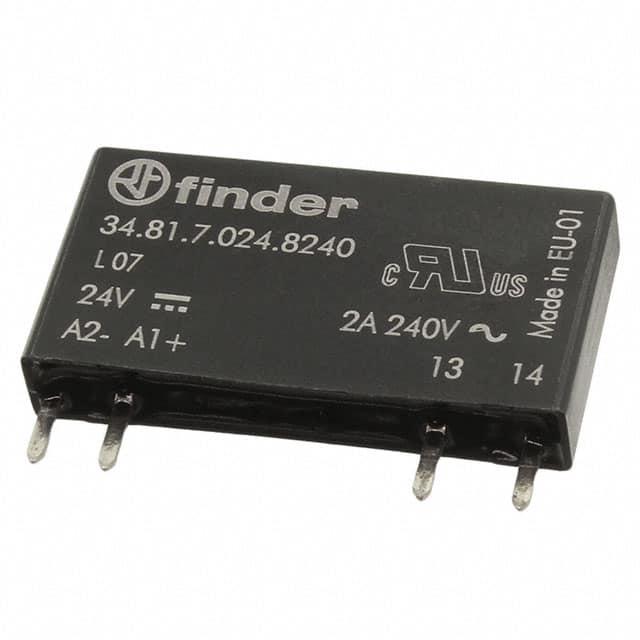

FINDER 固态继电器 34.81.7.024.8240

34.81.7.024.8240概述

    34系列超薄PCB继电器技术手册

    产品简介


    34系列超薄PCB继电器是一款专为印刷电路板(PCB)设计的机电和固态继电器。它们以其紧凑的设计和卓越的性能而著称,适用于各种工业应用。该系列包括机电型继电器和固态继电器两种类型,分别具备不同的规格和特点。机电型继电器支持1极常闭或1极常开触点,而固态继电器则提供单电路输出切换选项,具有高速和无噪音的特性。

    技术参数


    以下列出了34系列超薄PCB继电器的主要技术规格:
    - 机电型继电器
    - 额定电流: 6A
    - 最大峰值电流: 10A
    - 额定电压: 250V AC
    - 最大切换电压: 400V AC
    - 额定负载: 1500VA
    - 最小切换负载: 500mW
    - 标准接触材料: AgNi
    - 操作范围: DC 0.7…1.5UN
    - 绝缘电压: 6kV (1.2/50μs)
    - 工作温度范围: -40°C...+85°C
    - 固态继电器
    - 额定电流: 6A DC 24V / 2A AC 240V
    - 额定切换电压: 24V DC / 240V AC
    - 切换电压范围: DC 1.5…33V / AC 12…275V
    - 最大封锁电压: 33V
    - 最小切换电流: 1mA
    - 控制电流: 7mA
    - 工作温度范围: -20°C...+70°C

    产品特点和优势


    - 超薄设计: 仅5mm宽,非常适合空间受限的应用。
    - 低功耗: 对于固态继电器,直流输入电路敏感,且具有低功耗特性。
    - 高可靠性: 机电继电器具备机械和电气寿命指标,如10^6次循环。
    - 安全认证: 拥有UL认证的某些组合。
    - 宽工作温度范围: 能够在极端环境下工作。

    应用案例和使用建议


    34系列继电器广泛应用于自动化控制系统、智能家居、医疗设备及各类工业机械设备中。例如,在工业机器人中,固态继电器可以用于控制电动机的启动和停止;在智能家居系统中,机电继电器可用于家庭安防系统的开关控制。
    建议在选择型号时考虑具体应用场景和工作环境,例如在高湿环境中使用时,可选择“Wash tight: RT III”版本以增强防水性能。

    兼容性和支持


    - 兼容性: 34系列继电器可直接安装在PCB上或通过PCB插座安装。此外,该系列支持35mm导轨安装,通过螺丝、无螺钉或推入式终端座进行固定。
    - 制造商支持: 供应商提供了详细的技术手册和技术支持服务,确保用户能够顺利使用并解决问题。

    常见问题与解决方案


    - Q: 如何确定合适的型号?
    - A: 可参考技术手册中的“Ordering Information”章节,根据应用场景和规格要求选择合适的产品型号。

    - Q: 需要更换继电器时,如何正确拆卸?
    - A: 在拔出继电器前,先断开所有电源,然后轻轻推动塑料卡扣使其松开,最后小心地拔出继电器。

    总结和推荐


    34系列超薄PCB继电器凭借其紧凑的设计、高可靠性和广泛的适用范围,在工业和消费级应用中表现出色。无论是机电型还是固态型继电器,都能满足不同场景下的需求。强烈推荐在需要高性能、紧凑结构和可靠性的项目中选用这一系列继电器。

34.81.7.024.8240参数

参数
负载电流额定值 2A
输出类型 AC,过零
负载电压 12V~275V
输入电压 24V
控制电压 16V~30V
开关功能 -
最大导通电阻 -
长*宽*高 28mm*15mm*5mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

34.81.7.024.8240厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

34.81.7.024.8240数据手册

厂牌 PDF简要描述 下载
FINDER 固态继电器 FINDER 34.81.7.024.8240 34.81.7.024.8240数据手册

34.81.7.024.8240封装设计

查看详情并下载
Symbol
Footprint
3D Model
