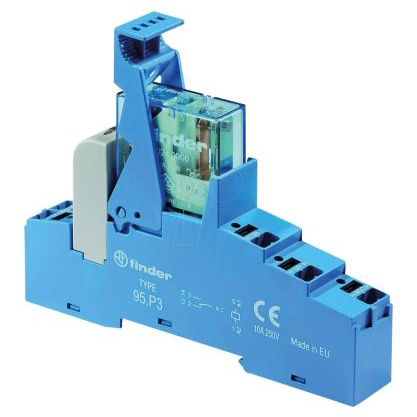

48.P3.7.024.0050SPA

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 接口继电器, 48 Series系列, 线圈电压 24V 直流, 触点配置 单刀双掷, DIN 导轨
供应商型号: 1232803
供应商: 海外现货
标准整包数: 1
FINDER 其他继电器 48.P3.7.024.0050SPA

48.P3.7.024.0050SPA概述


    产品简介


    本产品是48系列继电器接口模块,适用于多种工业自动化应用场合。这些模块宽度仅为15.8毫米,提供了2常开(CO)和1常闭(NO)及1常开(NC)接触配置的选择。它们的主要功能是作为PLC和其他电子系统之间的理想接口,确保高可靠性与稳定性。这些模块广泛应用于医疗设备、船舶制造、电梯控制系统、电气面板、楼宇自动化、旋转仓库和起重机等场合。

    技术参数


    | 参数 | 型号48.12/32 | 型号48.P3/31 | 型号48.P5/52 | 型号48.P6/61 |

    | 接触配置 | 2 CO (DPDT) | 1 CO (SPDT) | 2 CO (DPDT) | 1 CO (SPDT) |
    | 额定电流/峰值电流 | 8/15 A | 10/20 A | 8/15 A | 16/30 A |
    | 额定电压/最大开关电压 | 250/400 V AC | 250/400 V AC | 250/400 V AC | 250/400 V AC |
    | 额定负载 AC1 | 2000 VA | 2500 VA | 2000 VA | 4000 VA |
    | 单相电机额定值(230 V AC) | 0.37 kW | 0.37 kW | 0.3 kW | 0.55 kW |
    | 断开能力 DC1:30/110/220 V | 8/0.65/0.4 A | 10/0.3/0.12 A | 8/0.3/0.12 A | 16/0.3/0.12 A |
    | 最小切换负载 | 50 mW (5/5) | 300 mW (5/5) | 300 mW (5/5) | 500 mW (10/5) |

    产品特点和优势


    这些继电器接口模块具有高可靠性、低功耗、宽工作温度范围(–40...+70°C)等特点。型号48.12和48.32适用于安全应用,而型号48.P3和48.P5则更适合能源应用。它们均采用无镉材料,且获得了UL认证,符合EN 61810-3标准,能够确保在极端条件下的可靠运行。模块还提供标准的电磁兼容性(EMC)保护和状态指示灯。

    应用案例和使用建议


    这类继电器模块非常适合用于需要稳定和可靠的电气控制的应用场景。例如,在医疗设备中,48系列模块可以用于控制医疗机械的运作;在电梯系统中,它们可以保证电梯系统的正常运行。对于电力配电柜,这些模块可以帮助实现高效可靠的电路控制。
    使用建议:
    - 在使用高电流负载时,应将接触端子并联连接以确保安全运行。
    - 确保模块正确安装到标准的35 mm导轨上,以避免机械损伤。
    - 在安装过程中需考虑正确的电线尺寸,以保证电流的正常流通。

    兼容性和支持


    这些模块兼容各种35 mm导轨安装,且与不同类型的PLC系统高度兼容。制造商提供了详细的安装指南和支持服务,以帮助客户顺利完成安装并提供必要的技术支持。

    常见问题与解决方案


    1. 问题: 继电器未能正确启动。
    - 解决方案: 检查电源电压是否在规定范围内,确认接线是否正确。

    2. 问题: 温度过高导致模块失效。
    - 解决方案: 确保模块安装在通风良好的环境中,检查是否有过热保护措施。

    总结和推荐


    48系列继电器接口模块是一款高性能、高可靠性的产品,适用于广泛的工业应用场景。其设计旨在提供卓越的电气性能和长寿命,尤其适合需要高可靠性和稳定性的应用环境。我们强烈推荐这一系列的产品给需要高质量继电器接口解决方案的客户。

48.P3.7.024.0050SPA参数

参数
继电器类型 -
开关功能 -
长*宽*高 15.8mm*75.3mm*95.5mm
安装方式 DIN导轨安装,推入式

48.P3.7.024.0050SPA厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

48.P3.7.024.0050SPA数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 48.P3.7.024.0050SPA 48.P3.7.024.0050SPA数据手册

48.P3.7.024.0050SPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
