34.81.7.024.9024

产品分类: 固态继电器
厂牌: FINDER
产品描述: Finder 固态继电器, 34系列, PCB安装, 最大负载电流6 A, 最大负载电压24 V 直流
供应商型号: 4572868
供应商: 海外现货
标准整包数: 1

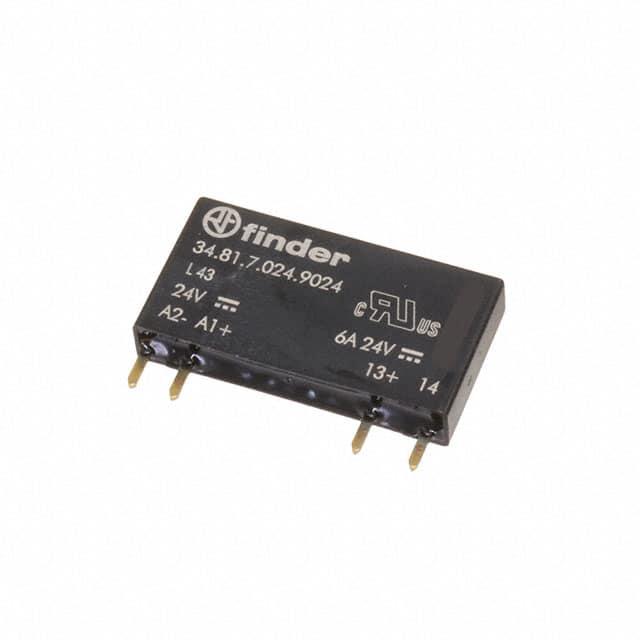

FINDER 固态继电器 34.81.7.024.9024

34.81.7.024.9024概述

    34系列超薄PCB继电器技术手册

    1. 产品简介


    34系列是一款超薄型印刷电路板(PCB)继电器,具备机械和固态两种类型。机械继电器主要用于控制电流较大的电路,而固态继电器则用于高频或高可靠性需求的应用场景。这些继电器具有体积小、功耗低、安装便捷等特点,适用于多种电子设备中作为开关或控制元件。

    2. 技术参数


    - 机械继电器
    - 极数:1极
    - 额定电流:6A
    - 最大峰值电流:10A
    - 额定电压:250V AC
    - 最大切换电压:400V AC
    - 切换能力:1500VA(AC1负载)
    - 最小切换负载:500mW(12V/10mA)
    - 绝缘电压:6kV(1.2/50μs)
    - 环境温度范围:-40°C ~ +85°C
    - 固态继电器
    - 输出选项:6A,24V DC 或 2A,240V AC
    - 静音高速切换
    - 功耗:≤ 0.4W
    - 绝缘电压:3000V AC
    - 环境温度范围:-20°C ~ +70°C

    3. 产品特点和优势


    - 超薄设计:机械继电器仅5mm宽,适合空间受限的应用场景。
    - 低功耗:固态继电器功耗低,适合电池供电设备。
    - 环境适应性:能够承受广泛的温度范围,具有良好的环境保护特性(RT II/RT III)。
    - 快速切换:固态继电器的切换时间短,可达微秒级,适合高频应用。

    4. 应用案例和使用建议


    应用案例:机械继电器可以应用于电机控制、照明系统等领域,固态继电器则适合于汽车电子、通讯设备、家用电器等需要高可靠性的场合。
    使用建议:
    - 为避免过热,确保继电器周围有足够的散热空间。
    - 在高温环境中使用时,注意调整负载以防止过载。
    - 对于固态继电器,采用零交叉切换可以减少EMI干扰。

    5. 兼容性和支持


    34系列继电器兼容各种标准尺寸的PCB安装,可以与93系列插座配合使用。制造商提供详尽的技术文档和支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不工作 | 检查接线是否正确;检查电源电压是否符合要求;更换损坏的继电器 |
    | 触点粘连 | 清理触点上的氧化物;适当增加负载电流 |

    7. 总结和推荐


    34系列超薄PCB继电器凭借其小巧的体积、优异的性能和广泛的应用范围,在工业自动化、通信设备及家庭电器等领域具有显著优势。无论是机械还是固态继电器,均能满足不同应用场景的需求。因此,我们推荐这款继电器作为电子设备控制和保护的理想选择。

34.81.7.024.9024参数

参数
输入电压 24V
控制电压 16V~30V
开关功能 -
最大导通电阻 -
负载电流额定值 6A
输出类型 -
负载电压 24V(DC)
长*宽*高 28mm*15mm*5mm
通用封装 SIP-4
安装方式 PCB安装,推入式,通孔安装
包装方式 管装

34.81.7.024.9024厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

34.81.7.024.9024数据手册

厂牌 PDF简要描述 下载
FINDER 固态继电器 FINDER 34.81.7.024.9024 34.81.7.024.9024数据手册

34.81.7.024.9024封装设计

查看详情并下载
Symbol
Footprint
3D Model
