首页  >  产品百科  >  58.P3.8.024.0060SMA

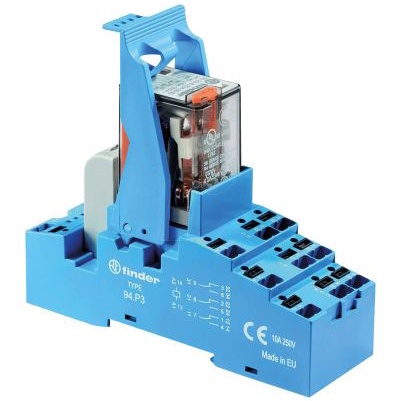

58.P3.8.024.0060SMA

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 接口继电器, 58 Series系列, 线圈电压 24V 交流, 触点配置 3 刀双掷, DIN 导轨
供应商型号: 1232840
供应商: 海外现货
标准整包数: 1
FINDER 其他继电器 58.P3.8.024.0060SMA

58.P3.8.024.0060SMA概述

    58 SERIES Relay Interface Modules

    1. 产品简介


    58系列继电器接口模块是为PLC(可编程逻辑控制器)和其他电子系统设计的理想接口模块。该系列产品涵盖2至4极,提供10A至6A的电流规格,适用于包装机械、造船厂、纺织机械、旋转仓库、电气分配面板、起重设备和木工机械等多种应用场合。

    2. 技术参数


    58系列的各个型号如下:
    - 58.P3
    - 电路配置: 3极 (3PDT)
    - 额定电流/最大峰值电流: 10/20 A
    - 额定电压/最大切换电压: 250/400 V AC
    - 额定负载 (AC1): 2500 VA
    - 额定负载 (AC15): 500 VA (230 V AC)
    - 单相电机额定值: 0.37 kW (230 V AC)
    - 断开能力 (DC1): 30/110/220 V A (分别为10/0.25/0.12 A)
    - 58.P4
    - 电路配置: 4极 (4PDT)
    - 额定电流/最大峰值电流: 7/15 A
    - 额定电压/最大切换电压: 250/250 V AC
    - 额定负载 (AC1): 1750 VA
    - 额定负载 (AC15): 350 VA (230 V AC)
    - 单相电机额定值: 0.125 kW (230 V AC)
    - 断开能力 (DC1): 30/110/220 V A (分别为7/0.25/0.12 A)
    - 58.32
    - 电路配置: 2极 (DPDT)
    - 额定电流/最大峰值电流: 10/20 A
    - 额定电压/最大切换电压: 250/400 V AC
    - 额定负载 (AC1): 2500 VA
    - 额定负载 (AC15): 500 VA (230 V AC)
    - 单相电机额定值: 0.37 kW (230 V AC)
    - 断开能力 (DC1): 30/110/220 V A (分别为10/0.25/0.12 A)
    - 58.33
    - 电路配置: 3极 (3PDT)
    - 额定电流/最大峰值电流: 10/20 A
    - 额定电压/最大切换电压: 250/400 V AC
    - 额定负载 (AC1): 2500 VA
    - 额定负载 (AC15): 500 VA (230 V AC)
    - 单相电机额定值: 0.37 kW (230 V AC)
    - 断开能力 (DC1): 30/110/220 V A (分别为10/0.25/0.12 A)
    - 58.34
    - 电路配置: 4极 (4PDT)
    - 额定电流/最大峰值电流: 7/15 A
    - 额定电压/最大切换电压: 250/250 V AC
    - 额定负载 (AC1): 1750 VA
    - 额定负载 (AC15): 350 VA (230 V AC)
    - 单相电机额定值: 0.125 kW (230 V AC)
    - 断开能力 (DC1): 30/110/220 V A (分别为7/0.25/0.12 A)

    3. 产品特点和优势


    - 广泛适用性: 适合于各种工业应用场景,如包装机械、造船厂、纺织机械等。
    - 高可靠性: 具有20百万次以上的机械寿命和高达15万次的电寿命,确保长期稳定运行。
    - 标准配置: 包括供电状态指示和EMC线圈抑制模块,符合UL认证。
    - 环境适应性: 工作温度范围为-40°C至+70°C,防护等级达到IP20。

    4. 应用案例和使用建议


    应用案例:
    - 在纺织机械中作为控制面板的继电器接口模块,用于控制生产线上的各种操作。
    - 在包装机中实现精准的自动控制,提高生产效率。
    使用建议:
    - 根据具体应用场景选择合适的型号和配置,例如在需要较高的额定电压时选择58.P3或58.33。
    - 注意保持正确的接线方式以确保安全可靠运行。

    5. 兼容性和支持


    58系列的所有型号均采用35mm导轨安装,易于集成到现有系统中。制造商提供详尽的技术支持和维护服务,包括安装指导和故障排除帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常吸合 | 检查电源电压是否在允许范围内,确保所有接线连接正确。 |
    | 触点接触不良 | 清洁触点,检查是否有磨损或腐蚀,必要时更换新的触点。 |

    7. 总结和推荐


    58系列继电器接口模块凭借其高可靠性、广泛的适用性和全面的支持,在众多工业应用中表现出色。特别推荐在需要较高电流规格和可靠性的场合使用。这些产品无疑是值得信赖的选择,能显著提升自动化系统的整体性能。

58.P3.8.024.0060SMA参数

参数
开关功能 -
继电器类型 -
长*宽*高 31mm*86.3mm*95.5mm
安装方式 DIN导轨安装,推入式
应用等级 工业级

58.P3.8.024.0060SMA厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

58.P3.8.024.0060SMA数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 58.P3.8.024.0060SMA 58.P3.8.024.0060SMA数据手册

58.P3.8.024.0060SMA封装设计

查看详情并下载
Symbol
Footprint
3D Model
