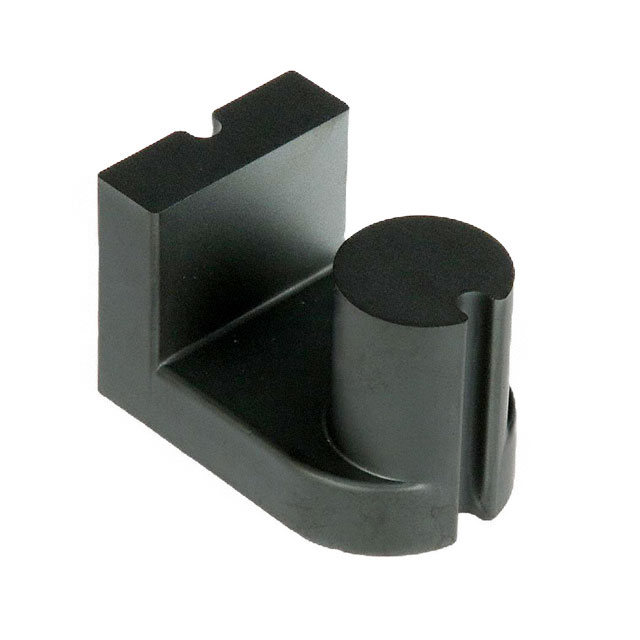

UR55/38/36-3C90

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: UR 54.9mm*23.5mm*37.5mm
供应商型号: 1779-1460-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 UR55/38/36-3C90

UR55/38/36-3C90概述

    # Core UR55/38/36 电子元器件技术手册

    产品简介


    Core UR55/38/36 是一款高性能的电感器核心元件,专为高频和大功率应用设计。它通过独特的材料配方和结构设计,能够提供卓越的磁性能和稳定的电学特性。这款元件广泛应用于电源模块、通信设备、工业自动化控制以及新能源领域,例如开关电源、逆变器、电机驱动和储能系统等。
    主要功能
    - 提供高效率的电磁能量转换;
    - 具有低损耗和低温升特性;
    - 优异的饱和电流性能;
    - 高效的空间利用率。
    应用领域
    - 工业自动化控制系统;
    - 通信设备及基础设施;
    - 新能源存储和转换;
    - 消费类电子产品电源管理。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | Inductance Factor | 3C90 | nH/turns² |
    | Power Loss (Max) | 9.500 | W/set |
    | Bsat (Min) | 320 | mT |
    | Effective Parameters
    | μeff | 0.45 | mm⁻¹ |
    | Ve | 78570 | mm³ |
    | Le | 188 | mm |
    | Ae | 418 | mm² |
    | Amin mm² |
    | ∑(I/A) | ≈ 198
    工作条件
    - 测量频率:10 kHz 至 25 kHz
    - 最大磁通密度:200 mT
    - 最高工作温度:100°C
    外形尺寸
    | 尺寸名称 | 标准值 | 公差范围 | 最小值 | 最大值 | 单位 |
    |
    | A | 54.90 | ±1.10 | 53.80 | 56.00 | mm |
    | B | 25.50 | ±0.40 | 25.10 | 25.90 | mm |
    | C | 23.50 | ±0.45 | 23.05 | 23.95 | mm |
    | D | 20.00 | ±0.40 | 19.60 | 20.40 | mm |
    | E | 12.00 | ±0.25 | 11.75 | 12.25 | mm |
    | F | 37.50 | ±0.25 | 37.25 | 37.75 | mm |

    产品特点和优势


    独特功能
    1. 高饱和电流性能:Bsat 最低达到 320 mT,在高温和高频率下仍能保持稳定性能。
    2. 低功耗设计:最大功率损失仅为 9.5 kW/set,显著提升系统的能源效率。
    3. 优化结构设计:有效体积(Ve)高达 78570 mm³,空间利用率最大化。
    市场竞争力
    - 超高的磁导率使得该产品适用于高频电力电子应用;
    - 长期可靠性与稳定性,适合恶劣工况;
    - 在竞争激烈的市场中,其高效的性价比使其成为理想选择。

    应用案例和使用建议


    应用案例
    1. 新能源领域:在储能系统中,UR55/38/36 可用于 DC-DC 转换器,降低损耗并提高整体能效。
    2. 通信设备:适用于通信基站电源模块,确保信号传输的稳定性。
    使用建议
    - 设计时需注意环境温度,避免超过 100°C 的工作温度;
    - 在高频应用中,可结合其他元件进一步优化电磁屏蔽效果;
    - 若需进一步提升性能,可考虑采用定制化的设计方案。

    兼容性和支持


    兼容性
    Core UR55/38/36 与其他主流品牌电子元件具有良好的兼容性,支持与行业标准接口无缝对接。此外,它还可与多种主流控制器和驱动器配合使用,满足多样化需求。
    厂商支持
    制造商提供详尽的技术文档和支持服务,包括样品测试、定制开发和技术培训。用户可通过在线平台获取最新资料和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 确保散热设计合理,适当增加冷却装置; |
    | 电感值不达标 | 检查焊接工艺,确保连接稳固; |
    | 功耗异常升高 | 检查工作频率和磁通密度设置是否正确。 |

    总结和推荐


    Core UR55/38/36 是一款集高性能与高可靠性于一身的电子元器件,特别适用于高频、大功率应用场景。其卓越的磁性能、低功耗和稳定的工作特性使其在市场上极具竞争力。无论是工业自动化、通信设备还是新能源领域,它都能发挥出色的表现。
    推荐理由:
    - 高饱和电流和低损耗性能;
    - 优异的空间利用率和高效能;
    - 良好的兼容性与厂商技术支持。
    综上所述,强烈推荐使用 Core UR55/38/36 作为关键电子元件,以提升整个系统的性能与可靠性。
