E58/11/38-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 58.4mm*38.1mm*10.5mm
供应商型号: E58/11/38-3F36
供应商: 期货订购
标准整包数: 1

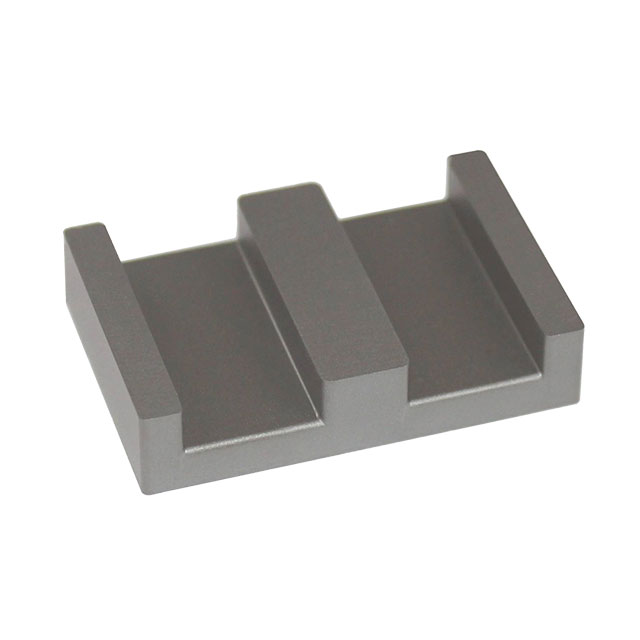

FERROXCUBE 磁芯 E58/11/38-3F36

E58/11/38-3F36概述

    #

    产品简介


    本电子元器件为一系列磁芯材料,型号分别为E58/11/38。这些磁芯主要应用于高频电路中,用于提高电感量,增强电路的稳定性与效率。它们适用于开关电源、通信设备、无线充电系统等多种领域。

    技术参数


    以下是E58/11/38系列磁芯的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 电感因子 | 6600, 10330, 7710, 10330, 5400, 4030 | nH/turns² |
    | 材料容差 | ±25% | % |
    | 饱和磁通密度 | 370, 330, 340, 330, 340, 330 | mT |
    | 功率损耗(100kHz, 200mT, 100°C) | 12.000, 12.000, 11.000, 12.000 | W/set |
    | 功率损耗(500kHz, 50mT, 100°C) | 3.700 | W/set |
    有效参数:
    - 电导率:0.268 mm⁻¹
    - 有效体积:24600 mm³
    - 有效长度:80.6 mm
    - 有效面积:308 mm²
    - 最小面积:308 mm²
    尺寸:
    - A: 58.40 ~ 59.60 mm
    - B: 50.00 mm
    - C: 8.10 ~ 8.30 mm
    - D: 10.50 ~ 10.63 mm
    - E: 6.50 ~ 6.63 mm
    - F: 38.10 ~ 38.90 mm

    产品特点和优势


    E58/11/38系列磁芯具有以下几个显著特点和优势:
    1. 高电感因子:适用于多种高频应用,如开关电源和无线充电系统。
    2. 优秀的温度性能:在高温环境下仍能保持稳定的性能,适用于恶劣环境下的应用。
    3. 低功率损耗:在多种工作条件下表现出色,能有效降低系统整体能耗。
    4. 较高的饱和磁通密度:在大电流情况下仍能保持稳定,提高了系统的可靠性。

    应用案例和使用建议


    E58/11/38系列磁芯广泛应用于以下领域:
    1. 开关电源:确保电源系统稳定高效运行。
    2. 通信设备:提供更稳定的数据传输能力。
    3. 无线充电系统:提高充电效率和稳定性。
    使用建议:
    - 在高频应用中,选择合适的电感因子以满足设计要求。
    - 确保磁芯在规定的温度范围内工作,以保证长期稳定性。
    - 选择合适的工作频率和电流,以避免饱和现象。

    兼容性和支持


    E58/11/38系列磁芯可与各种标准电子元器件配合使用,便于集成到不同的电路板设计中。厂商提供详细的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    问题1:磁芯在高温下出现性能下降
    解决方案:确保磁芯在规定的温度范围内工作,并考虑增加散热措施,以保持稳定性能。
    问题2:磁芯在高频应用中表现不稳定
    解决方案:选择适当的电感因子和尺寸,并确保所选磁芯能够在指定的频率范围内稳定工作。
    问题3:磁芯在大电流应用中出现饱和
    解决方案:选择具有较高饱和磁通密度的磁芯,并根据具体应用调整工作频率和电流限制。

    总结和推荐


    E58/11/38系列磁芯凭借其高电感因子、优良的温度性能和低功率损耗等特点,在高频电路应用中表现出色。这些特点使得它成为开关电源、通信设备和无线充电系统等领域的理想选择。我们强烈推荐此系列产品给需要高性能磁芯的工程师和设计师。

E58/11/38-3F36参数

参数
有效面积(Ae) -
直径 -
磁芯材料 E
磁心因数(ΣI/A) -
有效磁导率 -
容差 -
电感系数(AI) -
磁路截面积 -
初始磁导率 -
磁体体积 -
磁路长度 -
长*宽*高 58.4mm*38.1mm*10.5mm
零件状态 在售
包装方式 散装

E58/11/38-3F36数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE E58/11/38-3F36 E58/11/38-3F36数据手册

E58/11/38-3F36封装设计

查看详情并下载
Symbol
Footprint
3D Model
