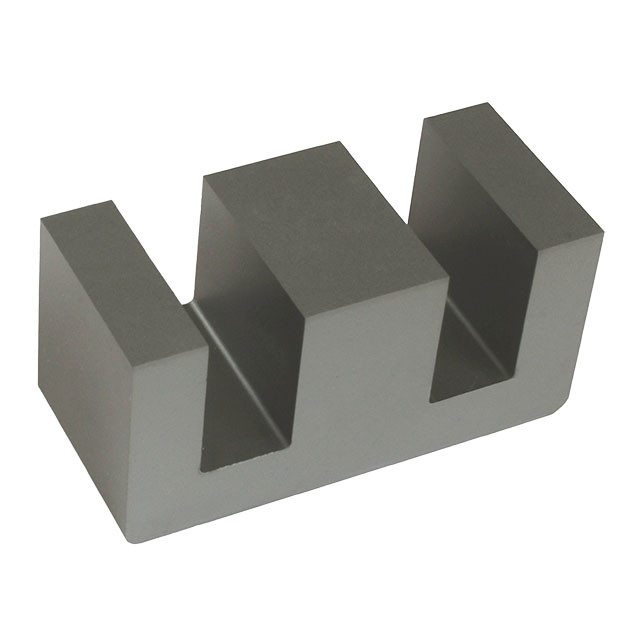

E19/8/9-3C94

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 19.05mm*8.7mm*8.05mm
供应商型号: E19/8/9-3C94
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁芯 E19/8/9-3C94

E19/8/9-3C94概述


    产品简介


    产品名称:Core E19/8/9 系列磁芯
    产品类型:磁芯(主要用于电感器)
    主要功能:提供高效的电磁感应能力,适用于多种高频应用场合。
    应用领域:广泛应用于电源转换器、通信设备、汽车电子系统、计算机配件等领域,尤其适合需要高频率和高效能的电路设计。

    技术参数


    - 电感量因子:
    - 3C92: 1640 nH/turns²
    - 3C94: 2150 nH/turns²
    - 3C96: 1830 nH/turns²
    - 3F36: 1500 nH/turns²
    - 容差范围:±25%
    - 功率损耗(在不同频率和磁场强度下的最大值):
    - 3C92/3C94:
    - 100 kHz, 200 mT, 100 °C: 0.820 W/set
    - 3C96:
    - 100 kHz, 200 mT, 100 °C: 0.740 W/set
    - 400 kHz, 50 mT, 100 °C: 0.300 W/set
    - 3F36:
    - 500 kHz, 50 mT, 100 °C: 0.250 W/set
    - 500 kHz, 100 mT, 100 °C: 1.900 W/set
    - 饱和磁通密度(Bs):
    - 25 kHz, 250 A/m, 100 °C
    - 3C92: 370 mT
    - 3C94: 320 mT
    - 3C96: 340 mT
    - 3F36: 340 mT
    - 有效参数:
    - 磁导率 (μ): 0.96 mm⁻¹
    - 有效体积 (Ve): 1650 mm³
    - 有效长度 (Le): 39.9 mm
    - 有效面积 (Ae): 41.3 mm²
    - 最小面积 (Amin): 41.1 mm²
    - 绕线系数 (g/pcs): 4

    产品特点和优势


    - 高性能:在高频下具有出色的电感特性和较低的功率损耗,使得它们在各种高频应用中表现出色。
    - 高饱和磁通密度:具有较高的Bs值,确保了长时间稳定运行,减少饱和风险。
    - 宽温度适应性:能在高达100°C的环境下正常工作,满足恶劣条件下的应用需求。
    - 标准化尺寸:具备精确的几何尺寸,易于与其他标准组件兼容,方便进行大规模生产和组装。

    应用案例和使用建议


    - 电源转换器:由于其低损耗特性,适合用于需要高效率和高可靠性的电源转换器设计。
    - 通信设备:适用于高频通信系统中的滤波器、匹配网络和阻抗变换电路。
    - 汽车电子系统:在车载充电器和逆变器中,可以提高系统的整体性能和可靠性。
    使用建议:
    - 在高频应用中,优先选择高电感量因子(如3C94)的产品以获得更好的性能。
    - 对于高温环境的应用,需要考虑其功率损耗,并适当调整使用条件以确保最佳性能。
    - 在复杂多变的电路环境中,建议对多个型号进行测试和比较,以找到最合适的配置。

    兼容性和支持


    - 兼容性:本系列磁芯与多种电感器和其他相关电子元器件高度兼容,易于集成到现有设计中。
    - 支持:制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和利用这些磁芯的优势。如有任何问题,可以通过技术支持渠道快速获得解答。

    常见问题与解决方案


    1. Q:如何选择合适的磁芯型号?
    - A:根据所需的工作频率和功率等级来选择,优先考虑高频、低损耗和高饱和磁通密度的型号。
    2. Q:如何降低功耗并提高系统效率?
    - A:合理选择合适的磁芯型号,结合优秀的PCB布局和适当的散热设计,可以有效降低功耗并提高系统效率。
    3. Q:磁芯是否可以耐受高温环境?
    - A:是的,所有型号均能在高达100°C的环境下正常工作,但需要注意在极端条件下功率损耗的变化,适当调整使用条件。

    总结和推荐


    Core E19/8/9 系列磁芯凭借其出色的电感特性、低功率损耗和高饱和磁通密度,成为高频电路设计的理想选择。它在各种应用场景中的表现都非常优异,尤其是电源转换器、通信设备和汽车电子系统等对性能要求较高的领域。通过详细的技术支持和广泛的兼容性,这些磁芯无疑为工程师们提供了一个值得信赖的选择。综上所述,强烈推荐使用这些高品质的磁芯产品。

E19/8/9-3C94参数

参数
磁体体积 -
有效面积(Ae) -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
容差 -
磁芯材料 E
磁路长度 -
有效磁导率 -
直径 -
长*宽*高 19.05mm*8.7mm*8.05mm
零件状态 在售
包装方式 散装

E19/8/9-3C94数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE E19/8/9-3C94 E19/8/9-3C94数据手册

E19/8/9-3C94封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9
库存: 1
起订量: 1092 增量: 1092
交货地:
最小起订量为:1
合计: ¥ 3.9
