E14/3.5/5/R-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 14mm*5mm*3.5mm
供应商型号: 1779-1005-ND
供应商: Digi-Key
标准整包数: 1

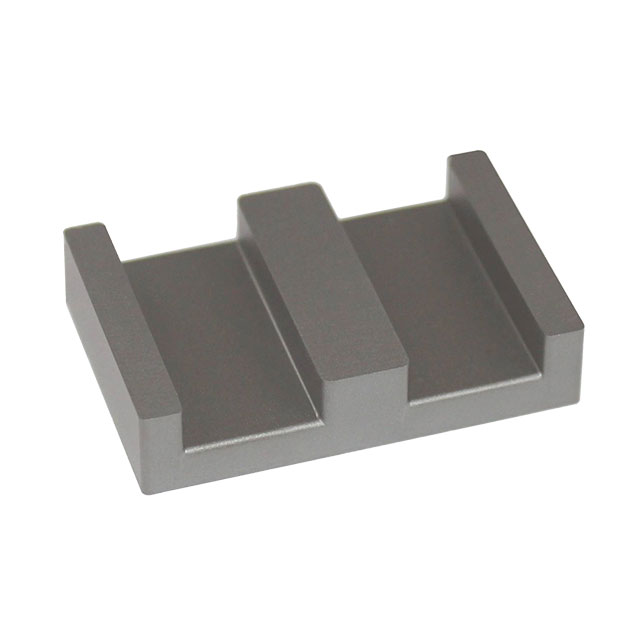

FERROXCUBE 磁芯 E14/3.5/5/R-3F36

E14/3.5/5/R-3F36概述

    # 电子元器件产品技术手册解析

    产品简介


    本产品为Core E14/3.5/5/R与PLT14/5/1.5/S组合的产品,适用于高频电感器的应用领域。它们具有高效率、低损耗的特点,在电源管理、电机驱动、逆变器等领域有着广泛的应用。

    技术参数


    Core E14/3.5/5/R
    - 有效参数
    - 有效系数(C1):1.15 mm⁻¹
    - 有效体积(Ve):230 mm³
    - 有效长度(Le):16.4 mm
    - 有效面积(Ae):14.2 mm²
    - 最小面积(Amin):10.9 mm²
    - 电流密度因子(∑(I/A)):≈ 0.6
    - 重量:约 0.5 g/pcs
    - 尺寸(单位:mm)
    - A: 14.00 (±0.30)
    - B: 11.00 (±0.25)
    - C: 3.00 (±0.05)
    - D: 3.50 (±0.10)
    - E: 2.00 (±0.10)
    - F: 5.00 (±0.10)
    - G: 2.80 (±0.15)
    - H: 2.50 (±0.20)
    PLT14/5/1.5/S
    - 重量:约 0.5 g/pcs
    - 尺寸(单位:mm)
    - A: 14.00 (±0.30)
    - B: 5.00 (±0.10)
    - C: 1.80 (±0.05)
    - D: 1.50 (±0.10)
    - E: 2.50 (±0.20)

    产品特点和优势


    1. 高效率:通过优化的材料和设计,实现了较低的功率损耗。
    2. 低损耗:在多种工作条件下表现出色,确保在高频应用中的高效能。
    3. 稳定性好:能够在高温和不同频率下稳定工作,保证长时间可靠运行。
    4. 轻量化设计:紧凑的尺寸和轻量化的重量使得该产品易于安装和集成。

    应用案例和使用建议


    应用场景
    - 用于高频开关电源中的电感器设计。
    - 适用于电动机控制系统的电机驱动部分。
    - 在逆变器系统中作为储能和滤波组件。
    使用建议
    - 在高频应用中应选择适当的材料以降低功率损耗。
    - 确保产品在指定的工作温度范围内使用,以避免因过热导致的损坏。
    - 注意产品的机械固定和电气连接,避免松动导致的接触不良。

    兼容性和支持


    - 该产品与其他标准的电子元器件具有良好的兼容性,可以轻松集成到现有的电路设计中。
    - 厂商提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    问题1:工作时发热严重
    解决办法:检查工作条件是否超出了产品的额定范围,适当调整负载或更换更合适的材料。
    问题2:电气连接不稳定
    解决办法:重新检查电气连接点,确保紧固无误。必要时可采用专用工具加固连接。
    问题3:噪音干扰大
    解决办法:检查周围是否有其他电磁干扰源,尽量远离干扰源并采取屏蔽措施。

    总结和推荐


    综合评估
    Core E14/3.5/5/R + PLT14/5/1.5/S 组合在高频电感器应用中表现出色,具有高效、低损耗和稳定的优点。它们非常适合于需要高频操作的电力电子应用领域,如电源管理和电机驱动等。
    推荐使用
    强烈推荐该产品给那些需要高性能电感器的工程师和设计师。无论是新项目开发还是现有系统的升级,该组合都能提供卓越的表现,满足多种复杂需求。

E14/3.5/5/R-3F36参数

参数
有效面积(Ae) -
直径 -
磁体体积 -
初始磁导率 -
磁路长度 -
磁心因数(ΣI/A) -
磁芯材料 E
磁路截面积 -
有效磁导率 -
容差 -
电感系数(AI) -
长*宽*高 14mm*5mm*3.5mm
零件状态 在售
包装方式 散装

E14/3.5/5/R-3F36数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE E14/3.5/5/R-3F36 E14/3.5/5/R-3F36数据手册

E14/3.5/5/R-3F36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 13.1187
10+ $ 0.9936 ¥ 9.0676
25+ $ 0.8014 ¥ 7.3132
50+ $ 0.7111 ¥ 6.4893
100+ $ 0.6047 ¥ 5.412
250+ $ 0.5084 ¥ 4.55
500+ $ 0.4418 ¥ 3.9544
1000+ $ 0.4161 ¥ 3.7245
库存: 9912
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.11
