首页  >  产品百科  >  PLT22/16/2.5/S-3C95

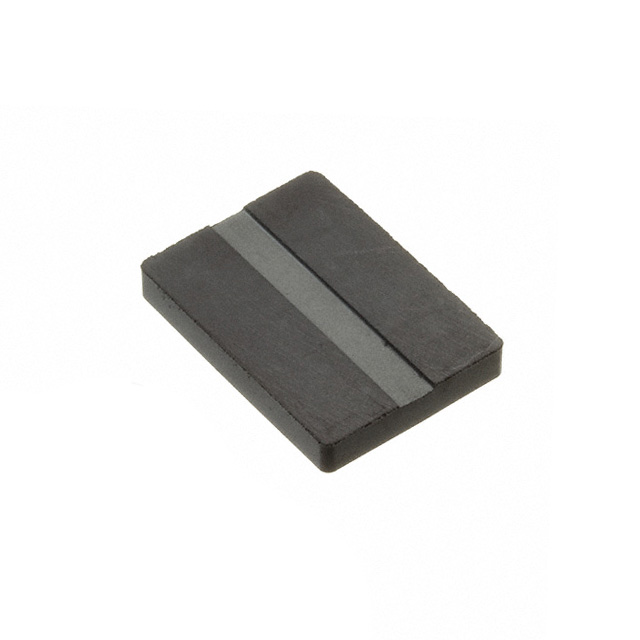

PLT22/16/2.5/S-3C95

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: Ferrite Accessories Plate 3C95
供应商型号: 1779-1147-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 PLT22/16/2.5/S-3C95

PLT22/16/2.5/S-3C95概述


    产品简介


    E22/6/16/R + PLT22/16/2.5/S 是一款高性能的磁芯和线圈组合产品,适用于各种电力电子设备中。该产品包括两个核心组件:E22/6/16/R 和 PLT22/16/2.5/S。E22/6/16/R 是一种高效的磁芯,而 PLT22/16/2.5/S 则是一种配套的线圈。这些组件广泛应用于开关电源、逆变器、电机驱动和高频通信设备等领域,能够提供稳定的电感性能和高效的能量转换效率。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | Ve | 2100 | mm³ |
    | Le | 26.1 | mm |
    | Ae | 78.5 | mm² |
    | Amin | 72.6 | mm² |
    | Σ(I/A) | ≈ 6.5 | 无单位 |
    | 磁导率 | 3C92, 3C95, 3C96, 3C97, 3F36, 3F46, 4F1 | nH/turns² |
    | 重量 | E22/6/16/R: 4 g/pcs, PLT22/16/2.5/S: 4 g/pcs | g/pcs |
    | 最大功率损耗 | 3C92: 1.100 W/set, 3C95: 1.000 W/set, 3C96: 0.940 W/set | W/set |
    | 饱和磁通密度 | 3C92: 370 mT, 3C95: 330 mT | mT |

    产品特点和优势


    E22/6/16/R + PLT22/16/2.5/S 具有多项独特的优势:
    - 高效率:通过优化的设计,该产品能够在高频条件下保持较低的功率损耗,适用于多种电力电子设备。
    - 稳定性高:磁芯材料具有优异的磁性能和温度稳定性,能够在宽泛的工作温度范围内稳定运行。
    - 小巧紧凑:采用高效的设计,使得整个组件的尺寸更为紧凑,便于安装和布局。

    应用案例和使用建议


    E22/6/16/R + PLT22/16/2.5/S 已被成功应用于多种场合,例如开关电源、逆变器和电机驱动系统。为了更好地发挥其性能,建议在以下方面进行优化:
    - 散热设计:确保良好的散热机制,尤其是在高温环境下运行时。
    - 布局优化:合理布置线路,避免不必要的电磁干扰。
    - 温度控制:注意温度对磁性能的影响,特别是在关键工作条件下的温度管理。

    兼容性和支持


    该产品已与多种其他电子元器件和设备实现了兼容。厂家提供了详尽的技术支持和服务,以确保客户能够顺利安装和使用。同时,详细的用户手册和在线技术支持也是可用的。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率损耗过高 | 检查散热系统是否正常工作,必要时更换更高效的散热器。 |
    | 磁性能不稳定 | 确认温度范围内的工作条件,如果需要,考虑使用温度补偿电路。 |
    | 安装难度大 | 仔细参考用户手册,确保所有步骤正确执行。 |

    总结和推荐


    综上所述,E22/6/16/R + PLT22/16/2.5/S 是一款非常适合用于电力电子设备的核心配件。其高效的磁性能、紧凑的设计以及出色的温度稳定性使其在市场上具有很强的竞争力。因此,强烈推荐给需要高性能磁芯和线圈组合的客户。

PLT22/16/2.5/S-3C95参数

参数
长*宽*高 21.8mm*15.8mm*2.9mm
零件状态 在售
包装方式 散装

PLT22/16/2.5/S-3C95数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE PLT22/16/2.5/S-3C95 PLT22/16/2.5/S-3C95数据手册

PLT22/16/2.5/S-3C95封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 16.477
10+ $ 1.1707 ¥ 10.684
25+ $ 1.0031 ¥ 9.1543
50+ $ 0.8886 ¥ 8.1096
100+ $ 0.7542 ¥ 6.7505
250+ $ 0.6319 ¥ 5.6559
500+ $ 0.5473 ¥ 4.8987
1000+ $ 0.5438 ¥ 4.8672
库存: 1357
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.47
直接购买
加入购物车
