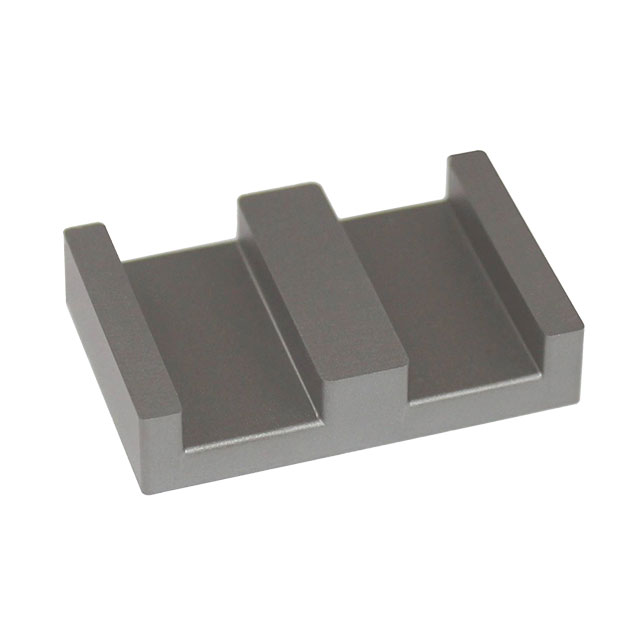

E38/8/25-3F4

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: Planar E Cores and Accessories
供应商型号: 3056120
供应商: 海外现货
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 E38/8/25-3F4

E38/8/25-3F4概述

    电子元器件产品技术手册

    1. 产品简介


    本文将详细介绍一款名为Core E38/8/25的电子元器件。该产品属于磁芯类电子元器件,广泛应用于电源转换器、滤波器、高频电路和无线通信设备等领域。它由多种不同的材料制成,如3C92、3C95、3C96和3C97等,以满足不同应用场景的需求。

    2. 技术参数


    下表汇总了Core E38/8/25的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 电感量因子 | 3C92: 6100, 3C95: 9600, 3C96: 7140, 3C97: 9600, 3F36: 5100, 3F4: 3880 | nH/turns² |
    | 材料容差 | ±25% | % |
    | 最大功耗 | 3C92: 5.1 kW, 3C95: 4.9 kW (100 ºC), 4.9 kW (25 ºC) | W/set |
    | 测量条件 | 100 kHz, 200 mT, 100 ºC
    | 有效参数
    | 有效长度(Le) | 52.4 | mm |
    | 有效面积(Ae) | 194 | mm² |
    | 最小面积(Amin) | 194 | mm² |
    | 尺寸 mm |
    | 高度(A) | 38.10
    | 宽度(B) | 30.23
    | 厚度(C) | 7.60
    | 内径(D) | 8.26
    | 外径(E) | 4.45
    | 跳线高度(F) | 25.40

    3. 产品特点和优势


    - 高效能: Core E38/8/25具有较高的电感量因子,能够有效地减少电路中的能量损失。
    - 温度稳定性: 该系列产品在高温环境下仍能保持稳定的性能表现。
    - 广泛应用: 可用于各种高频电路和电源转换设备中,具有广泛的适用范围。

    4. 应用案例和使用建议


    - 电源转换器: 在高功率电源转换器中,Core E38/8/25可显著提高效率并减少体积。
    - 滤波器: 在需要高精度滤波的应用中,该产品表现出色。
    - 建议: 使用时应注意确保良好的散热设计,避免过热损坏。

    5. 兼容性和支持


    - 兼容性: Core E38/8/25可与市场上主流的电源管理和信号处理设备兼容。
    - 支持: 供应商提供全面的技术支持和售后服务,确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题: 温度过高导致性能下降
    - 解决方案: 确保散热设计合理,增加散热片或采用外部冷却系统。
    - 问题: 功耗过大
    - 解决方案: 选择适合负载特性的电感量因子,并确保使用条件在额定范围内。

    7. 总结和推荐


    总体而言,Core E38/8/25是一款高性能、高可靠性的电子元器件。其优异的电感量因子和温度稳定性使其成为各种高频电路和电源转换设备的理想选择。推荐在需要高效能和高可靠性应用场合中使用。

E38/8/25-3F4参数

参数
长*宽*高 38.1mm*25.4mm*8.26mm
零件状态 在售
包装方式 散装

E38/8/25-3F4数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE E38/8/25-3F4 E38/8/25-3F4数据手册

E38/8/25-3F4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.1134
50+ ¥ 13.1725
100+ ¥ 12.9373
250+ ¥ 12.9373
500+ ¥ 12.702
1100+ ¥ 12.702
5500+ ¥ 12.702
11000+ ¥ 12.702
库存: 1299
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.11
直接购买
加入购物车
