TX36/23/15-3C94

产品分类: 磁芯
厂牌: FERROXCUBE

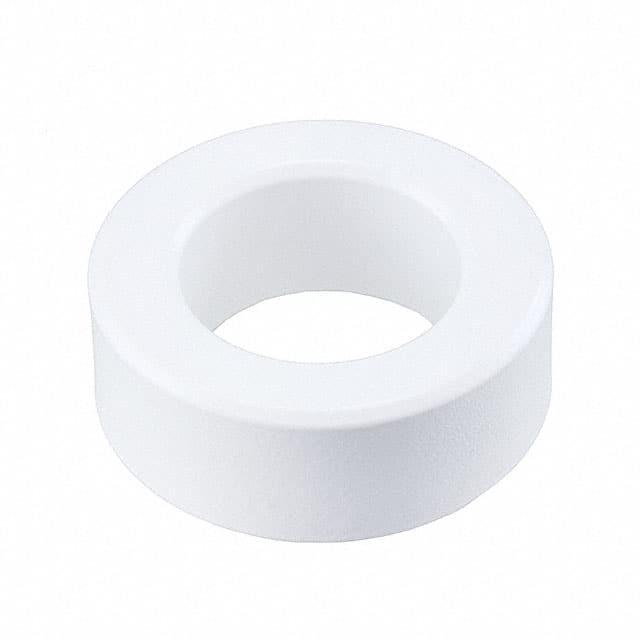

产品描述: ±25% 8.74cm3 89.7mm 2300μe 97.5mm2 Toroid 0.919mm-1 16mm(高度)
供应商型号: 1779-1600-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 TX36/23/15-3C94

TX36/23/15-3C94概述

    TX36/23/15 Core Toroid 技术手册解析

    产品简介


    TX36/23/15 是一款高性能的铁芯环形电感器(core toroid),由多种不同的材料制成,具有广泛的应用范围。其主要功能是用于电感电路,适用于电源滤波、射频耦合、储能及其他电磁感应应用。这款电感器因其高可靠性和稳定性,在电力电子系统、通信设备、汽车电子等领域得到了广泛应用。

    技术参数


    | 参数 | 3C94 | 3E10 | 3E12 | 3E26 | 3E27 | 3E6 | 3E65 |

    | Al (nH/turns²) | 3110 ± 25% | 13500 ± 20% | 16200 ± 30% | 9450 ± 25% | 7430 ± 25% | 13500 ± 30% | 7020 ± 25% |
    | Al tolerance µe | ≈ 2300 | ≈ 10000 | ≈ 12000 | ≈ 7000 | ≈ 5500 | ≈ 10000 | ≈ 5200 |
    此外,TX36/23/15 的其他关键参数如下:
    - 有效磁导率 (μe): 取决于具体材料
    - 有效体积 (Ve): 8740 mm³
    - 有效长度 (Le): 89.7 mm
    - 有效面积 (Ae): 97.5 mm²
    - 线圈匝数总和 (Σ(I/A)): 约为 40
    - 质量 (m): 37.15 g (最大值), 22.05 g (最小值)
    - 涂层隔离电压: 200 VDC
    - 最高工作温度: 200°C

    产品特点和优势


    1. 高可靠性:采用先进的环氧树脂涂层,具备良好的耐热和抗腐蚀能力。
    2. 高磁导率:不同材料提供多样化的选择,满足各种应用场景的需求。
    3. 低损耗:精心设计的几何形状和材料选择减少了能量损耗,提高了效率。
    4. 稳定性好:经过严格的测试和验证,确保在高温和高湿度环境中依然表现稳定。

    应用案例和使用建议


    - 电源滤波器:可应用于各类电源设备中,提高电源的稳定性和减少纹波。
    - 射频耦合:在高频信号传输中,该电感器可以有效地耦合信号,减少信号失真。
    - 储能元件:在某些储能系统中,可以作为高效的能量存储元件,提高系统的能量利用率。
    使用建议:
    - 在高温环境下使用时,应注意监测温度,避免超过最高工作温度。
    - 在设计电路时,应根据具体应用需求选择合适的材料型号,以获得最佳效果。
    - 定期检查电感器的涂层状况,如有损坏应及时更换,以保持电感器的正常运行。

    兼容性和支持


    TX36/23/15 电感器与大多数标准电气连接件兼容,能够方便地集成到现有的电路板中。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:电感器在高温下出现异常。
    - 解决方案:确保工作温度不超过200°C,如需更高温度,可选用其他型号的产品。
    2. 问题:涂层损坏。
    - 解决方案:及时更换新的电感器,或重新涂覆环氧树脂。
    3. 问题:电感量不稳定。
    - 解决方案:根据具体应用需求选择合适的材料型号,确保所选型号符合应用要求。

    总结和推荐


    TX36/23/15 核心环形电感器凭借其优异的性能和可靠性,在众多应用场景中表现出色。无论是电力电子系统还是通信设备,都能找到适合的材料型号。强烈推荐在需要高可靠性和稳定性的场合中使用这款电感器,相信它将为您的项目带来显著的优势。

TX36/23/15-3C94参数

参数
容差 ±25%
磁路截面积 -
磁路长度 89.7mm
初始磁导率 -
直径 -
磁芯材料 Toroid
磁心因数(ΣI/A) 0.919mm-1
磁体体积 8.74cm3
电感系数(AI) -
有效磁导率 2300μe
有效面积(Ae) 97.5mm2
长*宽*高 16mm(高度)
零件状态 在售
包装方式 散装

TX36/23/15-3C94数据手册
