首页  >  产品百科  >  PQ32/20-3C97

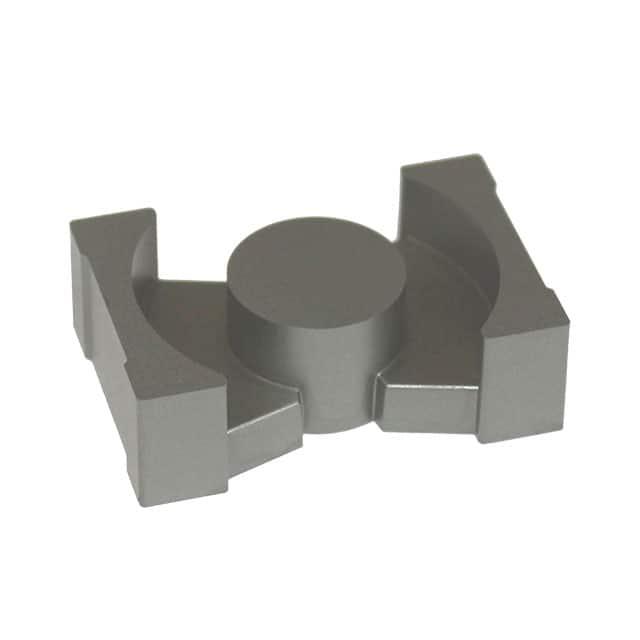

PQ32/20-3C97

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PQ 33mm*22mm*20.6mm
供应商型号: 1779-1189-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 PQ32/20-3C97

PQ32/20-3C97概述


    产品简介


    Core PQ32/20 是一款高性能的磁芯,适用于多种电力电子设备,如开关电源、高频变压器和电感器等。这些磁芯以其卓越的电气特性和紧凑的设计著称,特别适合需要高效率和小体积的应用场合。

    技术参数


    以下是Core PQ32/20的核心技术参数:
    | 参数 | 值 |

    | 感应系数 (nH/turns²) | 3C94: 6800, 3C95: 7560, 3C96: 6000, 3C97: 7560, 3F36: 4200, 3F46: 2600 |
    | 最大功耗 (W/set) | 100 kHz, 200 mT, 100 °C 下:3C94: 4.700, 3C95: 4.500, 3C96: 4.200, 3C97: 4.700, 3F36: 1.400, 3F46: 6.500 |
    | 有效面积 (mm²) | 169 |
    | 最小面积 (mm²) | 142 |
    | 有效长度 (mm) | 55.9 |
    | 质量 (g/set) | 2016 |

    产品特点和优势


    Core PQ32/20 的显著特点包括:
    1. 高效的功率损耗控制:在多种工作条件下均能保持较低的功耗,确保高效率运行。
    2. 宽广的工作温度范围:从低温到高温环境下均能稳定工作,适合各种严苛环境。
    3. 优异的感应系数:提供多种型号以满足不同应用需求,提高设计灵活性。
    4. 标准化尺寸和配件:便于与现有系统集成,降低开发成本和时间。

    应用案例和使用建议


    应用案例
    Core PQ32/20 主要应用于以下几种场景:
    - 开关电源:用于实现高效能的能量转换。
    - 高频变压器和电感器:适合于需要高频率和小体积的应用场合。
    - 工业控制设备:提供稳定的电流和电压输出,适用于高精度要求的工业控制系统。
    使用建议
    - 在选择具体型号时,需根据具体应用需求(如工作频率、功率要求等)进行选择。
    - 确保正确的安装和布线,避免不必要的寄生效应,提高整体效率。

    兼容性和支持


    Core PQ32/20 设计为通用型磁芯,易于与其他标准电子元器件配合使用。制造商提供了广泛的配件支持,如固定夹和线圈成型器,方便用户组装和维护。同时,技术支持团队随时准备协助解决任何技术问题。

    常见问题与解决方案


    问题1:如何选择合适的型号?
    解决方案:根据应用需求(如工作频率、功率要求等)选择合适型号,查阅产品手册中的详细技术参数。
    问题2:如何正确安装?
    解决方案:参照产品手册中的安装指南,确保所有连接正确无误,避免错误安装导致的性能下降。
    问题3:如何应对过热问题?
    解决方案:合理选择型号,确保工作条件在额定范围内;如需长时间高负载运行,考虑增加散热措施,如风冷或水冷系统。

    总结和推荐


    Core PQ32/20 磁芯以其出色的性能、广泛的应用范围和良好的兼容性,成为市场上备受青睐的产品之一。其独特的技术优势和多样化的选择使得它在众多应用场景中表现出色。因此,我们强烈推荐这款产品给需要高性能、高可靠性的电子设备制造商和工程师们。

PQ32/20-3C97参数

参数
有效磁导率 -
有效面积(Ae) -
容差 -
磁芯材料 PQ
磁体体积 -
磁路截面积 -
磁心因数(ΣI/A) -
直径 -
初始磁导率 -
电感系数(AI) -
磁路长度 -
长*宽*高 33mm*22mm*20.6mm
零件状态 在售
包装方式 散装

PQ32/20-3C97数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE PQ32/20-3C97 PQ32/20-3C97数据手册

PQ32/20-3C97封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6484 ¥ 47.729
10+ $ 3.8491 ¥ 32.5251
25+ $ 3.142 ¥ 26.0397
50+ $ 2.7533 ¥ 22.8179
100+ $ 2.3935 ¥ 19.8358
250+ $ 2.2443 ¥ 18.5998
库存: 762
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.72
直接购买
加入购物车
