PLT22/16/2.5/S-3F46

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PLT 21.8mm*15.8mm*2.9mm
供应商型号: PLT22/16/2.5/S-3F46
供应商: 期货订购
标准整包数: 1

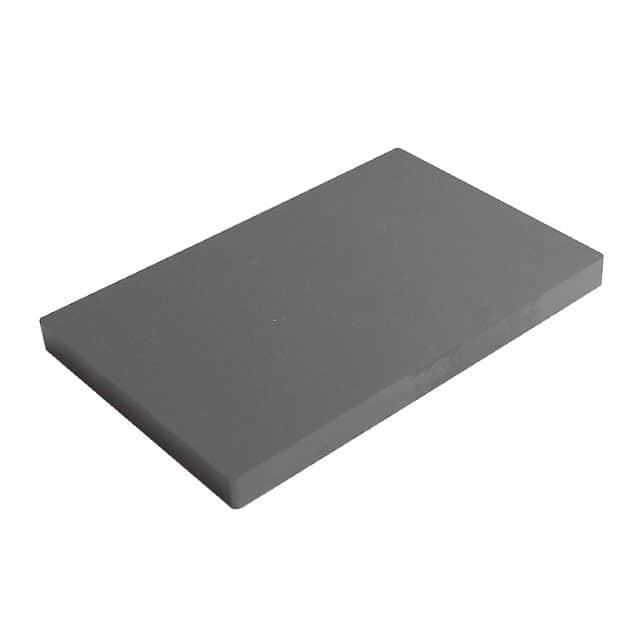

FERROXCUBE 磁芯 PLT22/16/2.5/S-3F46

PLT22/16/2.5/S-3F46概述

    # 高效磁芯组件:E22/6/16/R + PLT22/16/2.5/S

    产品简介


    本产品包含两个主要部分:E22/6/16/R 和 PLT22/16/2.5/S。E22/6/16/R 是一个高效率磁芯组件,而 PLT22/16/2.5/S 则是为其提供精准匹配的配套插件。这种组合主要用于高频开关电源、通信设备及工业自动化控制等领域,以提升整体系统的能效和稳定性。

    技术参数


    核心组件:E22/6/16/R
    - 有效参数
    - Ve(有效体积):2100 mm³
    - Le(有效长度):26.1 mm
    - Ae(有效面积):78.5 mm²
    - Amin(最小面积):72.6 mm²
    - ∑(I/A) ≈ 6.5(电流密度)
    - 材料参数
    - 3C92:4490 nH/turns²,±25%
    - 3C95:7360 nH/turns²,±25%
    - 3C96:5450 nH/turns²,±25%
    - 3C97:7360 nH/turns²,±25%
    - 3F36:4100 nH/turns²,±25%
    - 3F46:2400 nH/turns²,±25%
    - 4F1:300 nH/turns²,±25%
    - 功率损耗
    - 100 kHz, 200 mT, 100 °C:1.100 W/set
    - 100 kHz, 200 mT, 25 °C:1.100 W/set
    配套插件:PLT22/16/2.5/S
    - 尺寸
    - A:21.80 mm ±0.40 mm
    - B:15.80 mm ±0.30 mm
    - C:2.90 mm ±0.05 mm
    - D:2.50 mm ±0.10 mm
    - E:2.90 mm ±0.20 mm

    产品特点和优势


    - 高效率:多种材料选择,确保在不同频率下的高效能表现。
    - 温度适应性:在宽温度范围内保持稳定性能,适用于严苛的工作环境。
    - 精确匹配:PLT22/16/2.5/S 配合 E22/6/16/R,确保最佳配合,减少电磁干扰。
    - 多功能性:广泛应用于高频开关电源、通信设备和工业自动化控制。

    应用案例和使用建议


    应用案例
    - 高频开关电源:用于提高电源转换效率,减少热损失。
    - 通信设备:提升信号传输质量和稳定性。
    - 工业自动化控制:增强控制系统的精度和响应速度。
    使用建议
    - 安装注意事项:确保安装过程中避免物理损坏。
    - 散热设计:考虑系统散热需求,确保在高温环境下仍能稳定运行。
    - 定期检查:定期检测损耗情况,及时更换老化部件。

    兼容性和支持


    - 兼容性:与现有标准接口兼容,易于集成到现有系统中。
    - 技术支持:厂商提供详细的安装指南和技术支持,确保用户能够顺利使用。

    常见问题与解决方案


    1. 问题:在高频条件下出现发热问题。
    - 解决方案:检查散热设计,增加散热片或风扇,确保良好的散热效果。
    2. 问题:性能不稳定。
    - 解决方案:确认所有连接正确无误,检查安装是否符合要求。
    3. 问题:安装过程中损坏。
    - 解决方案:严格按照安装说明操作,避免不当处理导致损坏。

    总结和推荐


    综合评估
    - 主要优点:高效率、温度适应性、精确匹配、多功能性。
    - 推荐使用:强烈推荐在高频开关电源、通信设备及工业自动化控制等应用中使用,能够显著提升系统性能。
    综上所述,E22/6/16/R + PLT22/16/2.5/S 是一款高性能的磁芯组件,适合各类需要高效率和稳定性的应用场景。

PLT22/16/2.5/S-3F46参数

参数
初始磁导率 -
有效磁导率 -
磁芯材料 PLT
直径 -
有效面积(Ae) -
磁路截面积 -
容差 -
磁体体积 -
电感系数(AI) -
磁心因数(ΣI/A) -
磁路长度 -
长*宽*高 21.8mm*15.8mm*2.9mm
零件状态 在售
包装方式 散装

PLT22/16/2.5/S-3F46数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE PLT22/16/2.5/S-3F46 PLT22/16/2.5/S-3F46数据手册

PLT22/16/2.5/S-3F46封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9
库存: 1
起订量: 1176 增量: 1176
交货地:
最小起订量为:1
合计: ¥ 3.9
