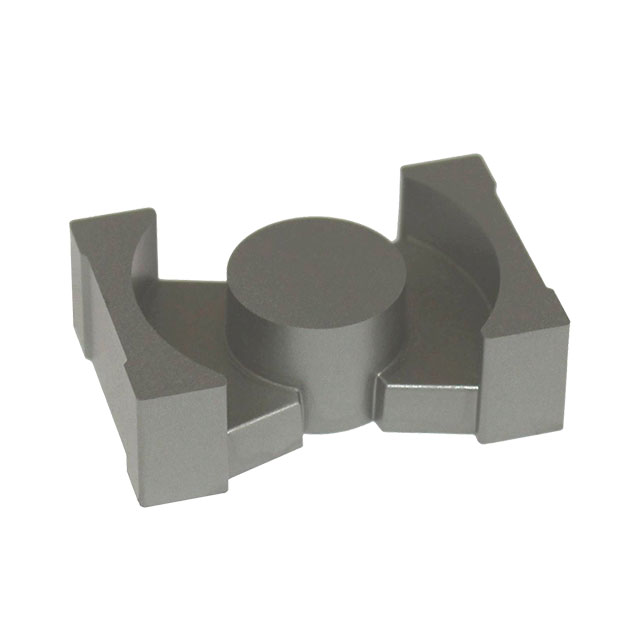

PQ20/16-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PQ 21.3mm*14mm*16.2mm
供应商型号: 1779-1175-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 PQ20/16-3F36

PQ20/16-3F36概述

    # 电子元器件产品技术手册:Core PQ20/16

    产品简介


    Core PQ20/16 是一款广泛应用于电源转换和信号处理领域的电感器,其核心材料采用高磁导率铁氧体,能够提供优异的磁性能和较低的能量损耗。这款产品适用于高频开关电源、DC-DC 转换器、通信设备以及工业控制领域。其设计目标是通过低功耗、高效率以及良好的热稳定性满足现代电子设备对小型化和高性能的需求。

    技术参数


    以下是 Core PQ20/16 的核心技术和性能参数:
    | 参数名称 | 值 | 单位 |
    |
    | 电感因子 (3C94) | 3600 | nH/turns² |
    | 电感因子 (3C95) | 4080 | nH/turns² |
    | 电感因子 (3C96) | 3250 | nH/turns² |
    | 电感因子 (3C97) | 4080 | nH/turns² |
    | 电感因子 (3F36) | 2300 | nH/turns² |
    | 电感因子 (3F46) | 1400 | nH/turns² |
    | 最大功率损耗 (3C94) | 1.2 | W/set |
    | 最大功率损耗 (3C95) | 1.1/1.2 | W/set |
    | 最大功率损耗 (3C96) | 1.0/0.42 | W/set |
    | 最大功率损耗 (3C97) | 1.2/1.1/1.4 | W/set |
    | 最大功率损耗 (3F36) | 0.35/2.7 | W/set |
    | 最大功率损耗 (3F46) | 0.93/0.52 | W/set |
    | 饱和磁通密度 (Bs) | 320~340 | mT |
    | 工作频率范围 | 100 kHz ~ 3000 kHz
    | 工作温度范围 | -40°C ~ 140°C
    尺寸参数(mm)
    - A: 21.30 ± 0.40 (20.90~21.70)
    - B: 14.00 ± 0.40 (13.60~14.40)
    - C: 12.00
    - D2: 18.00 ± 0.40 (17.60~18.40)
    - D3: 8.80 ± 0.20 (8.60~9.00)
    - E: 4.00
    - F: 7.90
    - H1: 16.20 ± 0.20 (16.00~16.40)
    - H2: 10.30 ± 0.30 (10.00~10.60)

    产品特点和优势


    1. 高效能:Core PQ20/16 提供卓越的磁性能,支持高频工作条件下的能量存储和传递,有效提升系统整体效率。
    2. 低损耗:材料的低功耗设计显著减少了电磁干扰和热量产生,特别适合对热管理要求较高的应用场景。
    3. 可靠性强:经过严格的测试和认证,该产品能够在极端环境下稳定运行,具有出色的长期可靠性。
    4. 适用性强:多样化的电感因子选择使其可灵活应用于不同需求的设计中,满足多领域的需求。

    应用案例和使用建议


    Core PQ20/16 常见的应用场景包括:
    - 电源转换模块:用于高效 AC-DC 和 DC-DC 转换器。
    - 通信设备:支持无线基站和路由器的高频率信号处理。
    - 工业控制:适用于电机驱动和变频器的滤波和储能。
    使用建议:
    1. 在高频条件下,建议选用电感因子更高的型号以获得更低的损耗。
    2. 在高温环境中使用时,应确保产品与散热器的良好配合。
    3. 设计电路时需考虑电感器的寄生参数对性能的影响。

    兼容性和支持


    Core PQ20/16 与主流 PCB 板材和电子元器件高度兼容,可方便集成于各种模块化设计中。厂商提供完善的技术支持,包括产品选型指导、样品支持和售后维修服务,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题:产品发热严重
    解决方法:检查电路设计是否合理,确保电感器的额定功率在允许范围内使用;增加散热片以改善热管理。

    2. 问题:饱和现象明显
    解决方法:改用更高饱和磁通密度的型号,或调整工作电流和频率以降低磁通密度。

    总结和推荐


    Core PQ20/16 是一款高性能电感器,凭借其卓越的磁性能和可靠的工作特性,在多个领域表现出色。其多样化的产品选项和优秀的兼容性使其成为理想的选择。对于需要高效能电感器的应用场景,我们强烈推荐使用此产品。

PQ20/16-3F36参数

参数
容差 -
有效磁导率 -
磁体体积 -
电感系数(AI) -
磁路长度 -
磁路截面积 -
磁心因数(ΣI/A) -
初始磁导率 -
直径 -
有效面积(Ae) -
磁芯材料 PQ
长*宽*高 21.3mm*14mm*16.2mm
零件状态 在售
包装方式 散装
