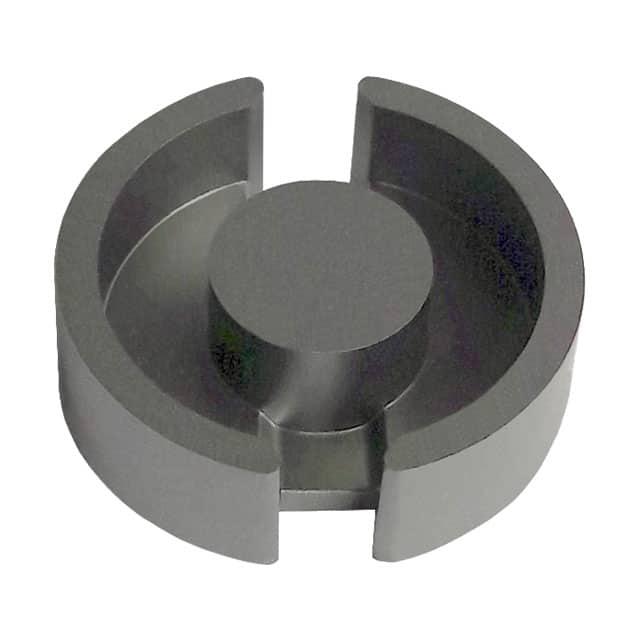

P22/13/I-3F46

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: 22mm 13.4mm(高度)
供应商型号: 1779-1127-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 P22/13/I-3F46

P22/13/I-3F46概述

    # Core P22/13/I 电子元器件技术手册

    产品简介


    产品名称: Core P22/13/I
    产品类型: 高频电感器
    主要功能: Core P22/13/I 是一种高频电感器,适用于各种高频电路设计中,如电源转换、滤波和调谐电路等。其核心材料为高性能磁芯,确保了低损耗和高效率。
    应用领域: 本产品广泛应用于通信设备、汽车电子、工业自动化以及消费电子等领域。

    技术参数


    | 参数 | 值 |

    | Inductance Factor | 3C91:5330 nH/turns² |
    3C95:5330 nH/turns² |
    3F36:3000 nH/turns² |
    3F46:1800 nH/turns² |
    | Power Loss | 3C91:1.200 W/set |
    3C95:1.200 W/set @ 60°C
    1.300 W/set @ 25°C |
    3F36:0.370 W/set @ 100°C
    2.800 W/set @ 100°C |
    3F46:1.000 W/set @ 100°C
    0.600 W/set @ 100°C |
    | Bsat | 3C91:320 mT |
    3C95:330 mT |
    3F36:340 mT |
    3F46:330 mT |
    | Core Dimensions | A:15.00 mm
    B:3.80 mm
    D1:22.00 mm
    D2:18.20 mm
    D3:9.40 mm
    H1:13.40 mm
    H2:9.20 mm |

    产品特点和优势


    独特功能:
    - 低损耗: 高效的设计保证了极低的功率损耗,特别是在高温环境下。
    - 宽频率范围: 能够在高达3000kHz的频率下正常工作。
    - 高饱和磁通密度: 保证在高电流条件下仍能保持稳定的性能。
    - 多样化的尺寸和配置: 提供多种配件选择,方便不同应用场景的使用。
    市场竞争力:
    - 在高频电路设计领域,Core P22/13/I 具有明显的竞争优势,特别是对于需要高效率和稳定性的应用场景。

    应用案例和使用建议


    应用场景
    - 电源转换: 用于电源模块中的滤波和稳压,提高系统的稳定性。
    - 汽车电子: 用于电动车或混合动力车的高压电池管理系统,确保信号的纯净度。
    - 工业自动化: 在高速运行的控制系统中,用于减少干扰和提高响应速度。
    使用建议
    - 散热设计: 尤其是在高频和高电流条件下,良好的散热设计可以延长产品的使用寿命。
    - 配线布局: 合理规划电路板上的配线布局,避免信号干扰,确保最佳性能。
    - 定期检查: 定期检查连接点,确保没有松动或损坏,防止接触不良。

    兼容性和支持


    兼容性:
    - 与多种型号的 Coil former 兼容,具体型号请参考订购代码。
    支持:
    - 供货商提供详细的安装指南和技术支持,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题: 设备启动时出现异常噪音。
    解决方案: 检查是否正确连接,确认是否有足够的散热措施,必要时更换更高效的散热装置。

    2. 问题: 电感器温度过高。
    解决方案: 确认周围环境是否通风良好,是否符合推荐的工作环境条件。检查散热系统是否有效工作,如有需要,考虑升级散热装置。

    总结和推荐


    Core P22/13/I 作为一种高性能的高频电感器,在电源转换、滤波和调谐电路等应用场景中表现出色。它具有低损耗、高饱和磁通密度以及广泛的频率适应性等特点,非常适合在高要求的工业环境中使用。综合来看,这款产品无论是在技术性能还是实际应用效果上都表现优异,因此强烈推荐使用。

P22/13/I-3F46参数

参数
容差 -
磁路截面积 -
磁路长度 -
磁体体积 -
磁芯材料 -
有效面积(Ae) -
直径 22mm
有效磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
初始磁导率 -
长*宽*高 13.4mm(高度)
零件状态 在售
包装方式 散装
