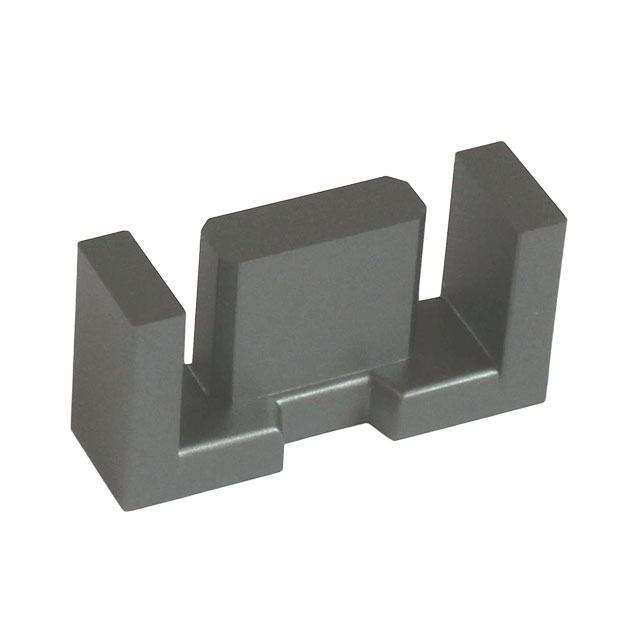

EFD10/5/3-3F46-S

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±25% 6.5mm2 171mm3 23.7mm 655μe 7.2mm2 EFD 3.29mm-1 10.5mm*2.7mm*5.2mm
供应商型号: EFD10/5/3-3F46-S
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁芯 EFD10/5/3-3F46-S

EFD10/5/3-3F46-S概述

    # 电子元器件产品技术手册解析:EFD10/5/3

    1. 产品简介


    EFD10/5/3 是一款高性能的磁芯,属于磁环型电感器系列。它广泛应用于电源转换、电磁干扰滤波和高频电路设计等领域。这款磁芯以其高效能、低损耗和良好的温度稳定性而闻名,适用于多种电子设备中。

    2. 技术参数


    基本参数
    - Inductance Factor(电感因子)
    - 3C95: 700 nH/turns²
    - 3C96: 525 nH/turns²
    - 3F36: 390 nH/turns²
    - 3F46: 250 nH/turns²

    - 有效参数
    - Ve (有效体积): 171 mm³
    - Le (有效长度): 23.7 mm
    - Ae (有效面积): 7.2 mm²
    - Amin (最小面积): 6.5 mm²
    - ∑(I/A) ≈ 0.45
    - Core factor (C1): 3.29 mm⁻¹
    工作条件
    - 尺寸参数
    - A: 10.50 mm ± 0.30 mm
    - C: 2.70 mm ± 0.10 mm
    - E: 7.65 mm ± 0.25 mm
    - F: 4.55 mm ± 0.15 mm
    - G: 1.45 mm ± 0.05 mm
    - H1: 5.20 mm ± 0.10 mm
    - H2: 3.75 mm ± 0.15 mm
    功率损耗
    - 3C95
    - Measuring Conditions: 100 kHz, 200 mT, 100 °C
    - Max Power Loss: 0.082 W/set
    - 3C96
    - Measuring Conditions: 100 kHz, 200 mT, 100 °C
    - Max Power Loss: 0.077 W/set
    - Measuring Conditions: 400 kHz, 50 mT, 100 °C
    - Max Power Loss: 0.031 W/set
    - 3F36
    - Measuring Conditions: 500 kHz, 50 mT, 100 °C
    - Max Power Loss: 0.026 W/set
    - Measuring Conditions: 500 kHz, 100 mT, 100 °C
    - Max Power Loss: 0.200 W/set
    - 3F46
    - Measuring Conditions: 1000 kHz, 50 mT, 100 °C
    - Max Power Loss: 0.068 W/set
    - Measuring Conditions: 3000 kHz, 10 mT, 100 °C
    - Max Power Loss: 0.016 W/set
    饱和磁通密度
    - Measuring Conditions: 25 kHz, 250 A/m, 100 °C
    - 3C95: 330 mT
    - 3C96: 340 mT
    - 3F36: 340 mT
    - 3F46: 330 mT

    3. 产品特点和优势


    - 高效率:低功率损耗使其成为高效的电感解决方案。
    - 温度稳定性:能够在较宽的温度范围内保持稳定性能。
    - 适用性广:适合多种高频应用,如电源转换、电磁干扰滤波等。
    - 结构紧凑:小尺寸设计方便集成到各种设备中。

    4. 应用案例和使用建议


    应用案例
    EFD10/5/3 磁芯广泛应用于开关电源、逆变器和高频滤波器等设备中。例如,在高频开关电源中,可以显著提高电源转换效率并减少热损耗。
    使用建议
    - 在选择材料时,可以根据具体的应用需求选择不同的型号(3C95, 3C96, 3F36, 3F46),以达到最佳的性能和成本平衡。
    - 注意环境温度对功率损耗的影响,确保设备在正常工作范围内运行。

    5. 兼容性和支持


    - 兼容性:EFD10/5/3 可与其他标准磁芯设备兼容,便于集成和替换。
    - 支持:供应商提供详细的安装指南和技术支持服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    常见问题
    - Q1: 设备在高温环境下运行时,功率损耗明显增加。
    - A1: 确保设备在规定的温度范围内运行,参考手册中的测量条件,选择合适的型号进行替换。
    - Q2: 设备在高频应用中出现不稳定现象。
    - A2: 检查电感器的连接和布线,确保信号传输的稳定性。

    7. 总结和推荐


    EFD10/5/3 磁芯是一款高性能、高可靠性的电感元件,适用于多种高频应用。其低损耗、高效率和优良的温度稳定性使其在市场上具有较强的竞争力。我们强烈推荐使用 EFD10/5/3,特别是在需要高效能、紧凑设计的应用环境中。

EFD10/5/3-3F46-S参数

参数
磁路长度 23.7mm
有效磁导率 655μe
磁芯材料 EFD
容差 ±25%
直径 -
磁体体积 171mm3
初始磁导率 -
磁心因数(ΣI/A) 3.29mm-1
电感系数(AI) -
有效面积(Ae) 7.2mm2
磁路截面积 6.5mm2
长*宽*高 10.5mm*2.7mm*5.2mm
零件状态 在售
包装方式 散装
