PQ32/35-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PQ 33mm*22mm*35mm
供应商型号: PQ32/35-3F36
供应商: 期货订购
标准整包数: 1

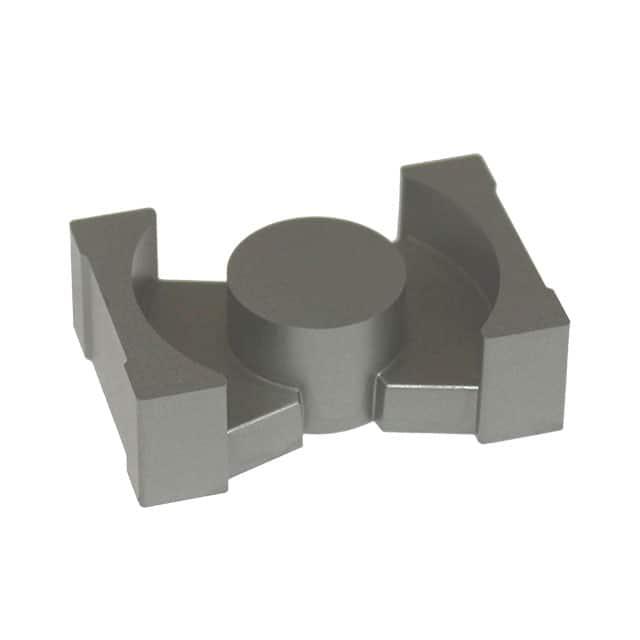

FERROXCUBE 磁芯 PQ32/35-3F36

PQ32/35-3F36概述

    # PQ32/35 电子元器件技术手册

    产品简介


    PQ32/35 是一款高性能电感器,广泛应用于电源转换系统、逆变器、开关电源和高频电路等领域。这些电感器采用精密设计和优质材料制造,旨在满足现代电子设备对高效率和稳定性的需求。

    技术参数


    以下是 PQ32/35 系列电感器的主要技术规格:
    | 参数 | 型号 | 值 | 单位 |
    ||
    | 电感量因子 | 3C94 | 4800 | nH/turns² |
    3C95 | 6000 | nH/turns² |
    3C96 | 4300 | nH/turns² |
    3C97 | 6000 | nH/turns² |
    3F36 | 2900 | nH/turns² |
    3F46 | 1800 | nH/turns² |
    | 最大电流(单位电流下的磁通密度) | 3C94 | 320 | mT |
    3C95 | 330 | mT |
    3C96 | 340 | mT |
    3C97 | 330 | mT |
    3F36 | 340 | mT |
    3F46 | 330 | mT |
    | 最大功率损耗(100kHz, 200mT, 100°C) | 3C94 | 6.900 | W/set |
    3C95 | 6.600 | W/set |
    3C96 | 6.200 | W/set |
    3C97 | 6.900 | W/set |
    3F36 | 2.100 | W/set |
    3F46 | 9.500 | W/set |

    产品特点和优势


    1. 高效能:PQ32/35 系列电感器具有优异的热稳定性,能够在高温环境下保持稳定的性能。
    2. 低损耗:先进的材料和设计显著降低了工作时的功率损耗,提高了能源效率。
    3. 宽工作频率范围:适用于不同频率的应用场景,从低频到高频均表现出色。
    4. 紧凑设计:尽管尺寸紧凑,但具有强大的电流承载能力,适合空间受限的应用场合。

    应用案例和使用建议


    应用案例
    - 电源转换系统:用于高效稳压器和变换器中,确保稳定的输出电压。
    - 逆变器:在太阳能逆变器和其他电力转换装置中提供可靠的电流滤波。
    - 高频电路:在无线通信设备和射频系统中用作阻抗匹配和滤波元件。
    使用建议
    - 选择合适的型号:根据具体应用中的电流要求和频率范围选择合适的型号。
    - 散热设计:在高功率应用中,考虑良好的散热设计以保证长期稳定运行。
    - 并联使用:在需要更大电流承载能力的情况下,可以将多个电感器并联使用。

    兼容性和支持


    PQ32/35 系列电感器与市场上主流的电源模块和控制板具有良好的兼容性,可直接替换或升级现有设备。制造商提供全面的技术支持,包括安装指导、故障排查和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热设计,使用散热片或风扇 |
    | 输出电压不稳定 | 检查负载和输入条件,调整电感值 |
    | 电流纹波过大 | 检查电源和负载,增加电感器电感值 |
    | 功率损耗过高 | 更换为更高规格的型号,优化电路设计|

    总结和推荐


    综上所述,PQ32/35 系列电感器凭借其高效能、低损耗和宽工作频率范围等优势,在众多应用场景中表现出色。对于需要高效稳定的电源管理和信号处理的设备,推荐选用 PQ32/35 系列电感器。结合其优秀的兼容性和厂商提供的全方位技术支持,该产品无疑是理想的选择。

PQ32/35-3F36参数

参数
磁芯材料 PQ
初始磁导率 -
容差 -
有效面积(Ae) -
磁体体积 -
磁路长度 -
有效磁导率 -
电感系数(AI) -
磁路截面积 -
磁心因数(ΣI/A) -
直径 -
长*宽*高 33mm*22mm*35mm
零件状态 在售
包装方式 散装

PQ32/35-3F36数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE PQ32/35-3F36 PQ32/35-3F36数据手册

PQ32/35-3F36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9
库存: 4
起订量: 140 增量: 140
交货地:
最小起订量为:1
合计: ¥ 3.9
直接购买
加入购物车
