PLT64/50/5-3F4

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PLT 外部安装 64mm*64mm*5.08mm
供应商型号: 3056296
供应商: element14
标准整包数: 1

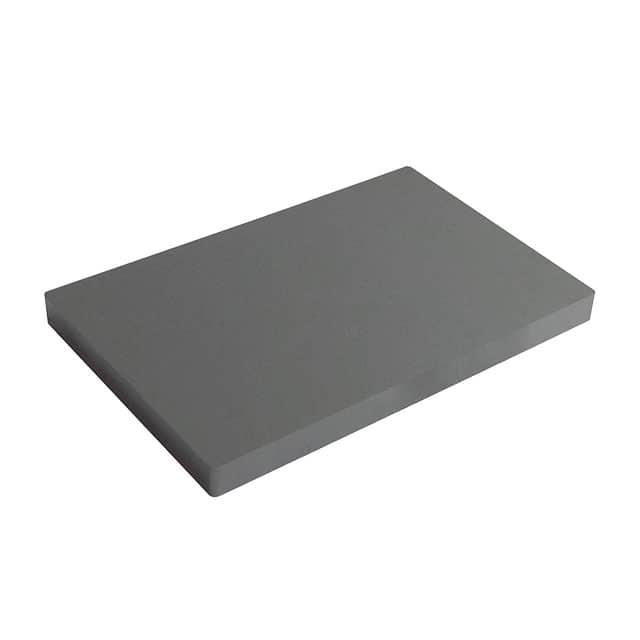

FERROXCUBE 磁芯 PLT64/50/5-3F4

PLT64/50/5-3F4概述


    产品简介


    3F4材料是一种高频功率材料,适用于1-2MHz范围内的电源变压器和通用变压器。这种材料具备高频率下的优异性能,能够在各种电力转换应用中发挥关键作用。其主要用途包括但不限于开关电源、逆变器、电磁兼容(EMC)滤波器以及各种高频通信设备。

    技术参数


    | 符号 | 条件 | 值 | 单位 |
    ||
    | µi | 25°C; ≤10 kHz; 0.25 mT | 900 ±20% | 无量纲 |
    | µa | 100°C; 25 kHz; 200 mT | ≈ 1700 | 无量纲 |
    | B | 25°C; 10 kHz; 1200 A/m | ≈ 410 mT | 高斯 |
    | 100°C; 10 kHz; 1200 A/m | ≈ 350 | 高斯 |
    | PV | 100°C; 1 MHz; 30 mT | ≈ 130 | kW/m³ |
    | 100°C; 3 MHz; 10 mT | ≈ 220 | kW/m³ |
    | ρ | DC; 25°C | ≈ 10 | Ω·m |
    | TC | ≥ 220 °C | - | - |
    | 密度 | ≈ 4700 | kg/m³ |

    产品特点和优势


    - 高频率性能:3F4材料具有出色的高频率性能,可在1-2MHz范围内提供稳定的磁导率,使其成为高频电路的理想选择。
    - 高温稳定性:在100°C条件下,3F4材料仍能保持良好的性能表现,特别是在高温环境下表现出色。
    - 低损耗特性:该材料的功率损耗较低,在高频和高温条件下依然表现出优秀的性能,适合于需要高效能量转换的应用场合。

    应用案例和使用建议


    3F4材料广泛应用于各种高频电路中,如开关电源、逆变器、电磁兼容(EMC)滤波器以及通信设备。例如,在一个典型的开关电源应用中,3F4材料可以用于制作高频变压器,以提高电源转换效率并减少热量产生。
    使用建议:
    1. 温度控制:由于3F4材料在高温下表现出色,确保其在合适的工作温度范围内运行,可以最大限度地发挥其性能。
    2. 布局优化:在设计中应注意材料的布局,确保其不会受到其他高温或热源的影响。
    3. 性能测试:在实际应用前,进行充分的性能测试以验证材料在具体应用中的表现。

    兼容性和支持


    3F4材料可以与其他多种电子元件和设备兼容,适用于各种类型的电源电路。制造商提供了全面的技术支持和售后服务,包括详尽的数据手册和样品评估。此外,客户可以通过官方渠道获取最新的技术支持和问题解答。

    常见问题与解决方案


    1. 问题:高温环境下性能不稳定
    - 解决方法:确保材料在规定的温度范围内工作,并采取适当的散热措施。
    2. 问题:材料在高频应用中出现过大的磁滞损耗
    - 解决方法:优化电路设计,减小磁通密度,或选择更适合的磁芯材料。
    3. 问题:高频下的信号失真
    - 解决方法:调整电路参数,使用合适的滤波器或调整材料的磁导率。

    总结和推荐


    3F4材料是一款高性能的高频功率材料,适用于多种电力转换应用。其在高温下的稳定性和低损耗特性使其在市场上具有很强的竞争力。对于需要高效能量转换的应用场合,我们强烈推荐使用3F4材料。

PLT64/50/5-3F4参数

参数
磁芯材料 PLT
有效磁导率 -
容差 -
有效面积(Ae) -
磁体体积 -
磁心因数(ΣI/A) -
磁路截面积 -
电感系数(AI) -
磁路长度 -
初始磁导率 -
直径 -
长*宽*高 64mm*64mm*5.08mm
安装方式 外部安装
零件状态 在售
包装方式 散装

PLT64/50/5-3F4数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE PLT64/50/5-3F4 PLT64/50/5-3F4数据手册

PLT64/50/5-3F4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7321 ¥ 87.9739
10+ $ 8.2923 ¥ 74.9591
25+ $ 6.3103 ¥ 57.0421
50+ $ 6.1295 ¥ 55.4081
100+ $ 5.409 ¥ 48.8949
250+ $ 5.0474 ¥ 45.6268
500+ $ 4.6872 ¥ 42.3702
1000+ $ 4.5077 ¥ 40.7478
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.97
直接购买
加入购物车
