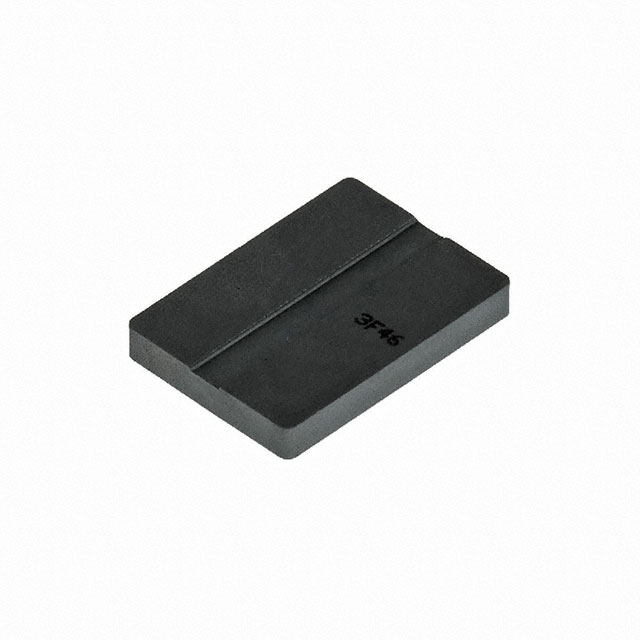

PLT22/16/2.5/S-3F36

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: Ferrite Accessories Plate 3F36
供应商型号: 1779-1148-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 PLT22/16/2.5/S-3F36

PLT22/16/2.5/S-3F36概述


    产品简介


    本产品由Core E22/6/16/R和PLT22/16/2.5/S组成,是一款高精度的电子元器件。Core E22/6/16/R是一个磁芯,而PLT22/16/2.5/S则是配套的套管。这些组件主要用于变压器、电感器等电力电子设备中,广泛应用于通信设备、工业自动化、电力系统等领域。

    技术参数


    - Core E22/6/16/R
    - 尺寸(mm):A=21.8±0.4, B=16.8±0.4, C=5.0±0.1, D=5.7±0.1, E=3.2±0.1, F=15.8±0.3, G=4.7±0.15, H=2.8±0.2
    - 有效参数:
    - Ve(有效体积):2100 mm³
    - Le(有效长度):26.1 mm
    - Ae(有效面积):78.5 mm²
    - Amin(最小面积):72.6 mm²
    - ∑(I/A):≈ 6.5
    - PLT22/16/2.5/S
    - 尺寸(mm):A=21.8±0.4, B=15.8±0.3, C=2.9±0.05, D=2.5±0.1, E=2.9±0.2
    - 质量:约4 g/pcs

    产品特点和优势


    本产品具有高精度的磁性能,能够在各种复杂环境下稳定工作。Core E22/6/16/R的饱和磁通密度(Bsat)在不同条件下表现出色,能够适应多种应用场景。PLT22/16/2.5/S的套管设计使得安装和维护更加便捷,有效提高了整体系统的可靠性。

    应用案例和使用建议


    该产品常用于通信设备中的高频变压器和电源设备中的电感器。例如,在一个典型的通信基站中,这些组件可以用来减少电磁干扰,提高信号传输的稳定性。使用时,需要注意保持周围环境的温度在规定范围内,以确保最佳性能。此外,定期检查连接处是否有松动,以避免潜在的故障。

    兼容性和支持


    该产品与其他常见的电子元器件和设备具有良好的兼容性,能够方便地集成到现有系统中。制造商提供了详细的安装指南和技术支持服务,以帮助客户顺利完成安装和调试工作。

    常见问题与解决方案


    1. 问题:产品在高温环境下表现不佳。
    - 解决办法:确认使用条件是否在规定的温度范围内,如有必要,可采取散热措施,如加装散热片。

    2. 问题:安装过程中出现接触不良。
    - 解决办法:仔细检查连接部位,确保所有螺丝都已拧紧,接触良好。

    总结和推荐


    综合来看,Core E22/6/16/R + PLT22/16/2.5/S 是一款高性能、高可靠性的电子元器件,特别适用于需要高精度和稳定性的应用场景。由于其出色的磁性能和简便的安装方式,强烈推荐在通信设备、工业自动化和电力系统中使用。希望以上内容对您有所帮助。

PLT22/16/2.5/S-3F36参数

参数
长*宽*高 21.8mm*15.8mm*2.9mm
零件状态 在售
包装方式 散装

PLT22/16/2.5/S-3F36数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE PLT22/16/2.5/S-3F36 PLT22/16/2.5/S-3F36数据手册
