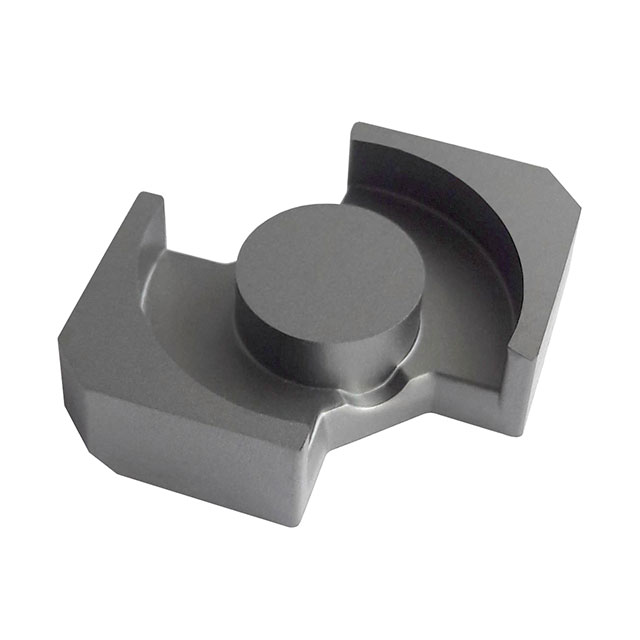

RM12/ILP-3C95

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: RM 37.4mm*16.1mm*16.8mm
供应商型号: 1779-1227-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 RM12/ILP-3C95

RM12/ILP-3C95概述

    # Core RM12/ILP 电子元器件技术手册

    产品简介


    Core RM12/ILP 是一款专为高频电路设计的磁芯产品,广泛应用于电源转换、通信设备及各类高性能滤波器中。这些磁芯采用高质量材料制造,具备优异的电磁性能和稳定的温度特性,能够满足多种复杂应用场景的需求。

    技术参数


    主要技术规格
    - 电感量因子(Inductance Factor)
    - 3C94: 7100 nH/turns² ±25%
    - 3C95: 8470 nH/turns² ±25%
    - 3C96: 6700 nH/turns² ±25%
    - 3F36: 4700 nH/turns² ±25%
    - 3F4: 3600 nH/turns² ±25%
    功率损耗(Power Loss)
    - 3C94: 100 kHz, 200 mT, 100 ºC 下最大功率损耗为 3.100 W/set
    - 3C95:
    - 100 kHz, 200 mT, 100 ºC 下最大功率损耗为 3.000 W/set
    - 100 kHz, 200 mT, 25 ºC 下最大功率损耗为 3.200 W/set
    - 3C96:
    - 100 kHz, 200 mT, 100 ºC 下最大功率损耗为 2.800 W/set
    - 400 kHz, 50 mT, 100 ºC 下最大功率损耗为 1.100 W/set
    - 3F36:
    - 500 kHz, 50 mT, 100 ºC 下最大功率损耗为 0.930 W/set
    - 500 kHz, 100 mT, 100 ºC 下最大功率损耗为 7.100 W/set
    - 3F4:
    - 1000 kHz, 30 mT, 100 ºC 下最大功率损耗为 1.900 W/set
    - 3000 kHz, 10 mT, 100 ºC 下最大功率损耗为 3.100 W/set
    其他关键参数
    - 磁饱和电流(Bsat)
    - 在 25 kHz, 250 A/m, 100 ºC 条件下:
    - 3C94: 320 mT
    - 3C95: 330 mT
    - 3C96: 340 mT
    - 3F36: 340 mT
    - 3F4: 330 mT
    - 有效体积(Ve): 6200 mm³
    - 有效长度(Le): 42 mm
    - 有效面积(Ae): 148 mm²
    - 最小面积(Amin): 125 mm²
    - 电流密度(∑(I/A)): ≈ 35
    尺寸参数
    | 参数 | 最大值 | 最小值 | 单位 |

    | A | 29.80 | 28.70 | mm |
    | B | 5.00 | mm |
    | C | 16.10 | 15.60 | mm |
    | D2 | 26.00 | 25.00 | mm |
    | D3 | 12.80 | 12.40 | mm |
    | E | 12.90 | mm |
    | G | 37.40 | 36.10 | mm |
    | H1 | 16.80 | 16.60 | mm |
    | H2 | 9.50 | 9.00 | mm |
    | H3 | 14.05 | 13.55 | mm |

    产品特点和优势


    1. 高性能材料:采用高纯度材料,具有出色的导磁率和较低的磁滞损耗,使得器件在高频环境下表现出色。
    2. 宽工作温度范围:能在 -40ºC 到 +100ºC 的范围内保持稳定的工作性能。
    3. 低功耗:即使在高温和高频率条件下,仍能保持较低的功率损耗,延长使用寿命。
    4. 良好的热稳定性:材料具有优良的热稳定性,确保在不同环境下的性能一致性。
    5. 紧凑尺寸:符合行业标准的尺寸,便于集成到各种电路板中。

    应用案例和使用建议


    应用案例
    - 电源转换器:用于隔离变压器和滤波器,提高效率和可靠性。
    - 通信设备:作为通信模块中的滤波器和阻抗匹配组件,提升信号传输质量。
    - 汽车电子:适用于车载充电器和DC-DC转换器中,提供稳定的电能供给。
    使用建议
    - 电路设计时注意散热:由于器件在高频率下会产生一定的热量,建议采取适当的散热措施,以避免过热影响性能。
    - 选择合适的电感值:根据具体应用需求选择合适的电感值,以获得最佳的电路效果。
    - 合理布线:良好的电路布局可以减少电磁干扰,提高整体系统的稳定性。

    兼容性和支持


    兼容性
    - 本系列产品与其他标准RM12封装的电子元件兼容,易于与其他元器件进行组合使用。
    厂商支持
    - 提供详尽的技术文档和支持服务,包括安装指导、故障排查和技术咨询等,确保用户能够在第一时间得到帮助。

    常见问题与解决方案


    1. 问:如何减少器件在高频率下的热损耗?
    - 答:增加适当的散热措施,如使用散热片或风扇,以及合理布线以减少热源集中。
    2. 问:电路中如何选择合适的电感值?
    - 答:根据应用场合和工作频率选择合适的电感值。可以参考手册中的性能参数来确定最优的电感值。
    3. 问:如何判断器件是否达到磁饱和状态?
    - 答:通过测量器件的工作电流,如果接近或超过手册中提供的饱和电流值,则说明器件可能已经处于磁饱和状态。

    总结和推荐


    Core RM12/ILP 以其卓越的性能、稳定的工作特性和广泛的适用性,在高频电路中表现出色。适用于电源转换器、通信设备和汽车电子等多个领域。如果您正在寻找一种高性能且可靠的磁芯解决方案,这款产品无疑是您的理想选择。我们强烈推荐您使用该产品来提升您系统的性能和稳定性。
