首页  >  产品百科  >  PQ20/16-3C95

PQ20/16-3C95

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PQ 21.3mm*14mm*16.2mm
供应商型号: 1779-1173-ND
供应商: Digi-Key
标准整包数: 1

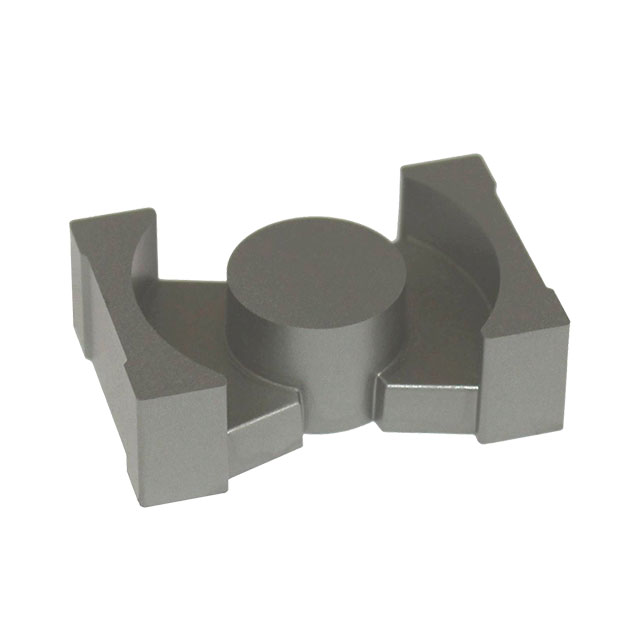

FERROXCUBE 磁芯 PQ20/16-3C95

PQ20/16-3C95概述

    Core PQ20/16 电感器技术手册

    产品简介


    Core PQ20/16 是一款高性能电感器,广泛应用于开关电源、滤波器、逆变器等领域。这种电感器采用先进的材料和设计工艺,以确保在各种复杂的工作环境下均能稳定运行。通过其高效率和可靠性,Core PQ20/16 能够满足不同行业对电子元器件的需求。

    技术参数


    - 基本参数:
    - 电感系数(3C94~3C97):3600~4080 nH/turns²(±25%)
    - 有效参数(3C95):
    - 穿透电流密度:0.607 mm⁻¹
    - 有效体积(Ve):2330 mm³
    - 有效长度(Le):37.6 mm
    - 有效面积(Ae):61.9 mm²
    - 最小面积(Amin):59.1 mm²
    - 核心因子(C1):≈ 13
    - 外形尺寸:
    - A:21.30 ±0.40 mm
    - B:14.00 ±0.40 mm
    - C:12.00 mm
    - D2:18.00 ±0.40 mm
    - D3:8.80 ±0.20 mm
    - E:4.00 mm
    - F:7.90 mm
    - H1:16.20 ±0.20 mm
    - H2:10.30 ±0.30 mm
    - 性能参数:
    - 功率损耗(3C94):100 kHz, 200 mT, 100 ºC 时为 1.200 W/set
    - 功率损耗(3C95):100 kHz, 200 mT, 100 ºC 时为 1.100 W/set;25 ºC 时为 1.200 W/set
    - 功率损耗(3C96):100 kHz, 200 mT, 100 ºC 时为 1.000 W/set;400 kHz, 50 mT, 100 ºC 时为 0.420 W/set
    - 功率损耗(3C97):100 kHz, 200 mT, 60 ºC 时为 1.200 W/set;100 ºC 时为 1.100 W/set;140 ºC 时为 1.400 W/set
    - 功率损耗(3F36):500 kHz, 50 mT, 100 ºC 时为 0.350 W/set;100 mT, 100 ºC 时为 2.700 W/set
    - 功率损耗(3F46):1000 kHz, 50 mT, 100 ºC 时为 0.930 W/set;3000 kHz, 10 mT, 100 ºC 时为 0.520 W/set
    - 饱和磁通密度(Bsat):25 kHz, 250 A/m, 100 ºC 时为 320~340 mT

    产品特点和优势


    Core PQ20/16 电感器具有以下显著特点和优势:
    - 高可靠性:能够承受高功率负荷和高温环境。
    - 低损耗:在多种频率和温度条件下都能保持较低的功率损耗。
    - 宽温范围:可在较宽的温度范围内稳定工作,适合于恶劣环境下的应用。
    - 高性能材料:采用先进的材料制造,保证了优异的电气性能和较长的使用寿命。

    应用案例和使用建议


    Core PQ20/16 广泛应用于以下领域:
    - 开关电源:用于调节和稳定输出电压。
    - 滤波器:过滤电源噪声,提高信号质量。
    - 逆变器:转换直流电为交流电,适用于可再生能源系统。
    使用建议:
    - 在设计电路时,考虑电感器的工作频率和最大功率需求,选择合适的型号。
    - 确保良好的散热条件,避免因过热导致性能下降。
    - 根据具体应用需求,选择相应的配件进行安装和固定。

    兼容性和支持


    Core PQ20/16 电感器支持多种配件,包括:
    - 钳夹配件(CLM/P-PQ20/16)
    - 垂直插针线圈成型器(CPV-PQ20/16-1S-14P-Z)
    厂商提供详细的技术支持和售后服务,以帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:电感器发热严重
    - 解决方案:检查散热装置是否正常工作,确保良好的散热条件。
    - 问题2:输出电压不稳定
    - 解决方案:确认电感器的额定功率是否满足应用需求,必要时更换更合适型号的电感器。
    - 问题3:信号质量差
    - 解决方案:检查滤波器设计是否合理,必要时增加电感器的数量或调整电感值。

    总结和推荐


    综上所述,Core PQ20/16 电感器是一款集高性能、高可靠性和广泛适用性于一身的产品。其卓越的电气性能和适应性强使其成为众多应用领域的首选。我们强烈推荐此产品用于需要高效率和稳定性的场合。

PQ20/16-3C95参数

参数
初始磁导率 -
容差 -
磁体体积 -
磁路截面积 -
磁芯材料 PQ
直径 -
电感系数(AI) -
磁路长度 -
磁心因数(ΣI/A) -
有效面积(Ae) -
有效磁导率 -
长*宽*高 21.3mm*14mm*16.2mm
零件状态 在售
包装方式 散装

PQ20/16-3C95数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE PQ20/16-3C95 PQ20/16-3C95数据手册

PQ20/16-3C95封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.955 ¥ 17.8413
10+ $ 1.269 ¥ 11.5809
25+ $ 1.0848 ¥ 9.8995
50+ $ 0.9231 ¥ 8.2622
200+ $ 0.7888 ¥ 7.0605
库存: 3074
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.84
直接购买
加入购物车
