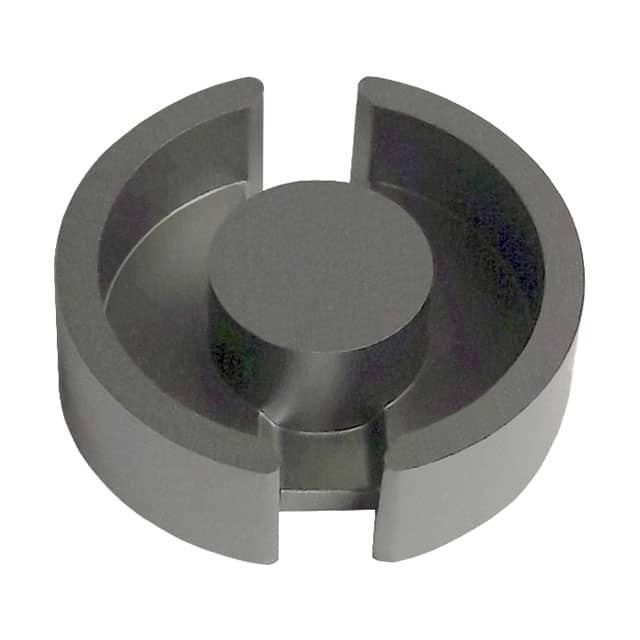

P14/8/I-3C91

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: P Cores and Accessories
供应商型号: 1779-1120-ND
供应商: Digi-Key
标准整包数: 1

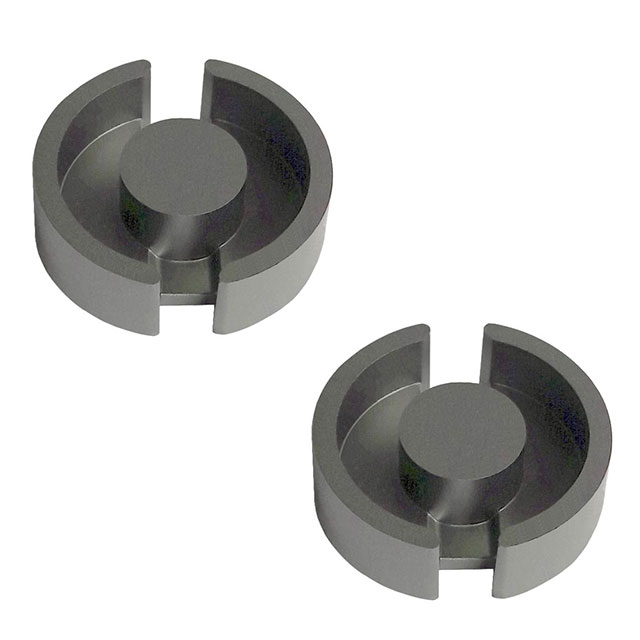

FERROXCUBE 磁性器件套件/配件 P14/8/I-3C91

P14/8/I-3C91概述


    产品简介


    Core P14/8/I 是一款专为高频电源转换和磁性元件设计的高性能铁氧体磁芯,广泛应用于开关电源(SMPS)、逆变器、DC-DC 转换器等领域。其主要功能是通过高效磁性材料实现电能转换和能量存储。得益于其紧凑的设计和卓越的性能,Core P14/8/I 在需要高效率和低损耗的应用场景中表现出色。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | Inductance Factor | 3C91: 2900 | nH/turns² |
    3C95: 2900 | nH/turns² |
    3F36: 1800 | nH/turns² |
    3F46: 1100 | nH/turns² |
    | Effective Volume | 628 | mm³ |
    | Effective Length | 21 | mm |
    | Effective Area | 29.9 | mm² |
    | Minimum Area | 23.6 | mm² |
    | Saturation Flux | 3C91: 320 mT
    3C95: 330 mT
    3F36: 340 mT
    3F46: 330 mT
    功率损耗:
    - 3C91: 0.310 W/set @ 100 kHz, 200 mT, 60°C
    - 3C95:
    - 0.300 W/set @ 100 kHz, 200 mT, 100°C
    - 0.330 W/set @ 100 kHz, 200 mT, 25°C
    - 3F36:
    - 0.094 W/set @ 500 kHz, 50 mT, 100°C
    - 0.720 W/set @ 500 kHz, 100 mT, 100°C
    - 3F46:
    - 0.250 W/set @ 1000 kHz, 50 mT, 100°C
    - 0.091 W/set @ 3000 kHz, 10 mT, 100°C
    尺寸参数:
    - A: 9.50 ± 0.30 mm
    - B: 3.30 ± 0.60 mm
    - D1: 14.05 ± 0.25 mm
    - D2: 11.80 ± 0.20 mm
    - D3: 5.90 ± 0.10 mm
    - H1: 8.40 ± 0.15 mm
    - H2: 5.60 ± 0.40 mm
    工作温度范围:-40°C 至 +100°C。

    产品特点和优势


    Core P14/8/I 的核心优势体现在以下几个方面:
    1. 高效的磁性能:采用高品质铁氧体材料,具有优异的磁导率和饱和磁通密度。
    2. 低损耗设计:在高频条件下表现出色,功率损耗极低,适合高性能电源设计。
    3. 宽频率适应性:支持从 100 kHz 到 3000 kHz 的宽频段工作。
    4. 结构紧凑:尺寸小巧,便于集成到小型化电子设备中。
    5. 耐用性强:可在极端环境下运行,耐温范围广,满足工业级需求。

    应用案例和使用建议


    典型应用场景:
    - 开关电源变压器:用于高效 AC-DC 和 DC-DC 转换。
    - 逆变器:适用于太阳能逆变器和不间断电源(UPS)系统。
    - 通信设备:用于无线通信基站的射频滤波器。
    使用建议:
    1. 在高频环境下,确保选用合适的线径和绕组方式以减少寄生效应。
    2. 配合适当的 PCB 设计,避免电磁干扰(EMI)问题。
    3. 对于高温环境,需增加散热措施以延长使用寿命。

    兼容性和支持


    配套配件:
    - Coil former: CP-P14/8-1S, CP-P14/8-2S 等多种型号。
    - 垂直安装版本:如 CPV-P14/8-1S-4SPD-Z,适用于空间有限的设计。
    支持服务:
    制造商提供详尽的技术文档和在线技术支持,帮助客户快速集成产品并优化性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 增加散热片或优化电路布局 |
    | 功率损耗过大 | 检查输入电压是否超出额定范围 |
    | 饱和磁通不稳定 | 更换更高性能的磁芯材料 |

    总结和推荐


    综上所述,Core P14/8/I 是一款极具竞争力的电子元器件,尤其适合对高频性能要求较高的应用场景。其出色的磁性能、低损耗特性和宽泛的工作温度范围使其成为电源设计的理想选择。建议在需要高效能、低功耗的设备中优先考虑此产品。
    推荐指数:★★★★★

P14/8/I-3C91参数

参数
长*宽*高 4.2mm(高度)
零件状态 在售
包装方式 散装

P14/8/I-3C91数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE P14/8/I-3C91 P14/8/I-3C91数据手册

P14/8/I-3C91封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6335 ¥ 24.0333
10+ $ 1.6999 ¥ 15.5134
25+ $ 1.4524 ¥ 13.2544
50+ $ 1.2353 ¥ 11.0566
100+ $ 1.0846 ¥ 9.7079
400+ $ 0.8566 ¥ 7.6668
库存: 2826
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.03
