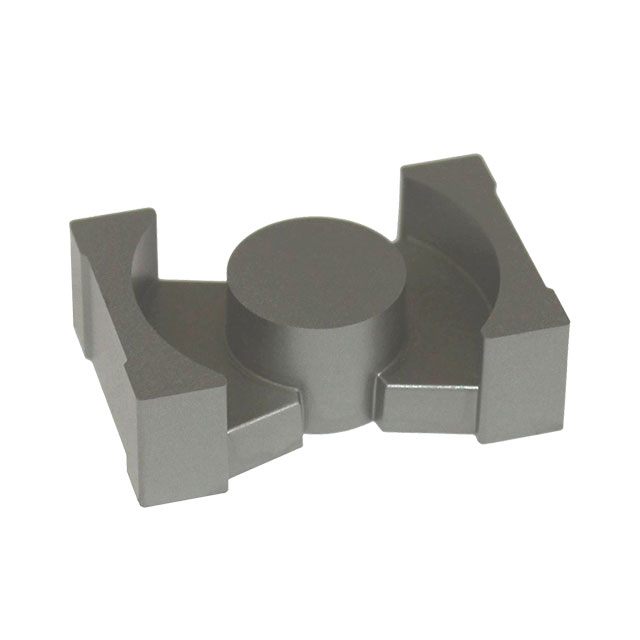

PQ32/20-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: PQ 33mm*22mm*20.6mm
供应商型号: 1779-1190-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 PQ32/20-3F36

PQ32/20-3F36概述


    产品简介


    Core PQ32/20 是一种高性能磁芯,广泛应用于高频开关电源、电感器和变压器等领域。这种磁芯具有高效率和低损耗的特点,适用于需要高效能磁性材料的应用场景。通过选择不同的型号(如3C94、3C95、3C96等),用户可以根据具体需求调整电感值和其他关键参数。

    技术参数


    | 参数 | 值 |

    | Inductance factor (nH/turns²) | 3C94: 6800, 3C95: 7560, 3C96: 6000, 3C97: 7560, 3F36: 4200, 3F46: 2600 |
    | Effective area (mm²) | 169 |
    | Effective length (mm) | 55.9 |
    | Core Volume (mm³) | 9440 |
    | Bsat (mT) | 320-340 |
    | Power Loss at 100kHz, 200mT (W/set) | 3C94: 4.700, 3C95: 4.500, 3C96: 4.200, 3C97: 4.700, 3F36: 1.400, 3F46: 6.500 |
    | Operating Temperature Range (ºC) | -40 to 125 |

    产品特点和优势


    - 高效率:具备卓越的能量转换效率,有效减少能量损失。
    - 低损耗:在高频工作环境下仍能保持较低的损耗水平,适合用于高频开关电源。
    - 广泛的适用性:不同的型号可满足不同频率和功率需求的应用场景。
    - 可靠性:经过严格测试,在宽温度范围内表现稳定可靠。
    - 兼容性:有多种配件可供选择,便于组装和集成到现有系统中。

    应用案例和使用建议


    应用案例:这类磁芯常用于各种电源模块中,例如服务器电源、LED驱动电源、无线充电装置等。具体来说,3C94型号适合于需要较高功率密度的应用场合,而3F46则更适用于高频信号处理场景。
    使用建议:
    - 在进行设计时,根据应用的具体需求选择合适的型号。
    - 注意匹配适当的冷却措施,以避免高温引起的性能下降。
    - 结合具体的使用环境选择最佳的工作频率和电流等级,以获得最佳的性能表现。

    兼容性和支持


    这些磁芯产品提供了广泛的配件选项,例如钳形夹具(CLM/P-PQ32/20)和垂直型线圈成型器(CPV-PQ32/20-1S-12P-Z)。制造商提供详尽的技术支持,包括安装指南、故障排查和定期维护建议,以确保产品长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯过热 | 检查散热系统是否正常工作,增加散热片或使用液冷系统。 |
    | 输出功率不稳定 | 重新计算所需参数并更换适当的磁芯型号。 |
    | 初始测试失败 | 确保所有连接正确无误,检查输入电压是否符合要求。 |

    总结和推荐


    Core PQ32/20 是一款高性能磁芯,具有优良的电气特性和稳定性,非常适合应用于高频开关电源、变压器及电感器等场合。无论是在高效能要求还是温度范围方面,它都能提供卓越的表现。综上所述,这款磁芯在众多应用场景中表现优异,是值得推荐的产品。
